NBC-MSD/ 2,1-939/R4AQ SCO RAIL

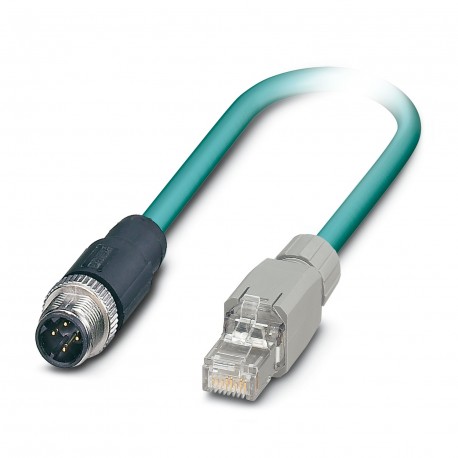

NBC-MSD/ 2,1-939/R4AQ SCO RAIL 1081326 PHOENIX CONTACT Network cable, PROFINET CAT5 (100 Mbps), 4-position, ..
$0.00USD
3345 қолжетімді
Негізгі сипаттамалар
:60 V DC
Түрі:Plug straight M12 SPEEDCON / IP65
Кодтау:D
Жалпы:The cable is 100% electrically tested for continuity.
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 60 V DC | |
| Түрі | Plug straight M12 SPEEDCON / IP65 |
| Кодтау | D |
| Жалпы | The cable is 100% electrically tested for continuity. |
| Материал | CuSn (Contact) |
| Қорғалған | yes |
| Автобус жүйесі | PROFINET |
| Кабель түрі | PROFINET BETAtrans® railway application CAT5 [939] |
| Кодтау түрі | D (Data) |
| Сенсор түрі | PROFINET |
| Кабель ұзындығы | 2.1 m |
| Кабель салмағы | 71 kg/km |
| Галогенсіз | in accordance with EN 50267-2-1 |
| Тұтқа түсі | black |
| Құлыптау түрі | SPEEDCON |
| Өнім түрі | Data cable preassembled |
| Сигнал жылдамдығы | 0.75 c |
| Жалпы бұрылыс | Star quad |
| Кабель сыйымдылығы | 44 nF/km (Line-line) |
| Сигналдың жұмыс уақыты | 4.4 ns/m |
| Күйді көрсету | no |
| Толқындық кедергі | 100 Ω ±5 Ω (f = 100 MHz) |
| AWG сигнал желісі | 22 |
| Кабель кедергісі | 100 Ω ±15 Ω (f = 0.5 MHz ... 3 MHz) |
| Жалынға төзімділік | in accordance with EN 60332-1-2 |
| Басқа қарсылық | Resistant to fuel (in accordance with EN 50306-4, 168 hours at 70°C, IRM 903) |
| Созылу беріктігі | ≤ 60 N (temporary) |
| Майға төзімділік | in accordance with EN 50306-4, 72 hours at 100°C, IRM 902 |
| Қатайту моменті | 0.4 Nm |
| Өткізгіш материалы | Tin-plated Cu litz wires |
| Номиналды ток IN | 4 A |
| Номиналды кернеу БҰ | 48 V AC |
| Қалқанның әлсіреуі | 1.5 dB (with 1 MHz) |
| Бір сым, түрлі-түсті | white-blue, orange-yellow |
| Өткізгіш құрылымы | 1x4xAWG22/7, SF/TQ |
| Муфта кедергісі | < 13.00 mΩ/m (f = 1 MHz) |
| Ластану дәрежесі | 3 |
| Өлшемдік сурет | |
| Лауазым саны | 4 |
| Тарату ортасы | Copper |
| Қорғау дәрежесі | IP65 |
| Кабель розеткаларының саны | 1 |
| Асқын кернеу санаты | II |
| Сигнал түрі/санаты | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Стандартты белгілеу | M12 connector |
| Оқшаулауға төзімділік | ≥ 100 MΩ |
| Түтіннің концентрациясы | EN 61034-2 |
| Сыртқы қабық, түсі | black |
| Номиналды кернеу, кабель | 125 V |
| Сыртқы қабық, материал | PE-X |
| Күй дисплейі бар | No |
| Сынақ кернеуі Өзек/Өзек | 1000 V AC (50 Hz, 1 min.) |
| Өткізгіштің көлденең қимасы | 4x 0.34 mm² |
| Сыртқы кабель диаметрі | 6.60 mm ±0.2 mm |
| Қайтару әлсіреуі (RL) | 25 dB (with 1 MHz) |
| Қалыңдығы, сыртқы қабығы | 1.00 mm |
| Материалдық сым оқшаулағышы | Cell PE |
| Стандарттар/техникалық сипаттамалар | IEC 61076-2-101 |
| Сынақ кернеуі Core/Shield | 1000.00 V AC (50 Hz, 1 min.) |
| Өткізгіштің максималды кедергісі | ≤ 54.4 Ω/km |
| Енгізу/шығару циклдары | ≥ 100 |
| Сым диаметрі, оқшаулағышымен бірге | 1.4 mm ±0.1 mm |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 90 °C |
| Өткізгіш құрылымының сигнал желісі | 7x 0.25 mm |
| Теміржол көлігіндегі өрт қауіпсіздігі | BS 6853 (Internal cable Ia, Ib, II/external cable Ia, Ib, II) |
| Айқас әңгіменің соңына жақын әлсіреуі (КЕЛЕСІ) | 76 dB (with 1 MHz) |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Беріліс сипаттамалары (санат) | CAT5 (IEC 11801:2002) |
| Минималды иілу радиусы, бекітілген орнату | 5 x D |
| Ең кіші иілу радиусы, бекітілген орнату | 33 mm |
| Минималды иілу радиусы, икемді орнату | 6 x D |
| Ең кіші иілу радиусы, жылжымалы орнату | 40 mm |
| Қуат бойынша қосындыланған жақын соңындағы айқас әңгімелердің әлсіреуі (PSNEXT) | 73 dB (with 1 MHz) |
Өнім сипаттамасы
Network cable, PROFINET CAT5 (100 MBit/s), 4-pole halogen-free, shielded, M12 straight connector, coding: D SPEEDCON / IP65, to RJ45 / IP67 straight connector, cable length: 2.1 m, Item tested accordi
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
