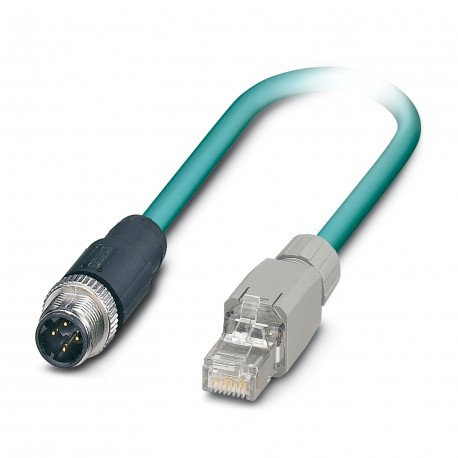

NBC-MSD/13,8-939/R4AQ SCO RAIL
NBC-MSD/13,8-939/R4AQ SCO RAIL 1081292 PHOENIX CONTACT Network cable, PROFINET CAT5 (100 Mbps), 4-position, ..
$0.00USD
4975 қолжетімді
Негізгі сипаттамалар
GTIN:4055626809915
Тапсырыс кілті:1081292
(Сызбалар):
Қаптау блогы:1
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626809915 |
| Тапсырыс кілті | 1081292 |
| (Сызбалар) | |
| Қаптау блогы | 1 |
| Арнайы тариф нөмірі | 85444290 |
| (Қоршаған орта жағдайлары) | 60 V DC |
| Ескертпе (Қоршаған орта жағдайлары) | The cable is 100% electrically tested for continuity. |
| Кабель ұзындығы (сызбалар) | 13.8 m |
| (Стандарттар мен ережелер) | -25 °C ... 70 °C (cable, flexible installation) |
| eCl@ss 9.0 (Жіктеулер) | 27060308 |
| Номиналды кернеу (қоршаған орта жағдайлары) | 48 V AC |
| Байланыс материалы (қоршаған орта жағдайлары) | CuSn |
| Қорғаныс (стандарттар мен ережелер) | Aluminum-lined polyester foil, tinned copper braided shield |
| Кабель түрі (стандарттар мен ережелер) | PROFINET railway applications |
| Әлсіреу (стандарттар мен ережелер) | 1.5 dB (with 1 MHz) |
| Стандарттар/техникалық сипаттамалар (Жалпы деректер) | M12 connector IEC 61076-2-101 |
| Сым түстері (стандарттар мен ережелер) | white-blue, orange-yellow |
| Кабель салмағы (Стандарттар мен ережелер) | 71 kg/km |
| Ластану дәрежесі (қоршаған орта жағдайлары) | 3 |
| Галогенсіз (стандарттар мен ережелер) | According to EN 50267-2-1 |
| Лауазым саны (қоршаған орта жағдайлары) | 4 |
| Сигнал жылдамдығы (стандарттар мен ережелер) | 0.75 c |
| Жалпы өзгеріс (стандарттар мен ережелер) | Star quad |
| Асқын кернеу санаты (қоршаған орта жағдайлары) | II |
| Сигнал түрі/санаты (қоршаған орта жағдайлары) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Кабель сыйымдылығы (стандарттар мен ережелер) | 44 nF/km (core-core) |
| Сигналдың жұмыс уақыты (стандарттар мен ережелер) | 4.4 ns/m |
| Стандарттар/ережелер (Қоршаған орта жағдайлары) | M12 connector IEC 61076-2-101 |
| Толқындық кедергі (стандарттар мен ережелер) | 100 Ω ±5 Ω (f = 100 MHz) |
| AWG сигнал желісі (стандарттар мен ережелер) | 22 |
| Кабель кедергісі (стандарттар мен ережелер) | 100 Ω ±15 Ω (f = 0.5 MHz ... 3 MHz) |
| Кабель құрылымы (стандарттар мен ережелер) | 1x4xAWG22/7; SF/TQ |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 4 A |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 85 °C (M12 connector) |
| Жалынға төзімділік (стандарттар мен ережелер) | according to EN 60332-1-2 |
| Басқа қарсылық (Стандарттар мен ережелер) | Resistant to fuel according to EN 60684-2, 72 h at 100 °C, IRM 903 |
| Қайтарымдылық шығыны (RL) (Стандарттар мен ережелер) | 25 dB (with 1 MHz) |
| Байланыс тасымалдаушы материал (қоршаған орта жағдайлары) | TPU GF |
| Байланыс бетінің материалы (қоршаған орта жағдайлары) | Ni/Au |
| Мұнайға төзімділік (стандарттар мен ережелер) | according to EN 60684-2, 72 h at 100 °C, IRM 902 |
| Өткізгіш материалы (стандарттар мен ережелер) | Tin-plated Cu litz wires |
| Қалқанның әлсіреуі (стандарттар мен ережелер) | 60 dB (up to 1000 MHz) |
| Қосылыс кедергісі (стандарттар мен ережелер) | < 13.00 mΩ/m (f = 1 MHz) |
| Өткізгіш кедергісі (Стандарттар мен ережелер) | ≤ 54.4 Ω/km |
| Сигнал түрі/санаты (стандарттар мен ережелер) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Созылу беріктігі бойынша GRP (стандарттар мен ережелер) | ≤ 60 N (temporary) |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 5 GΩ*km |
| Түтін концентрациясы (Стандарттар мен ережелер) | EN 61034-2 |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | black |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | 125 V |
| Сыртқы қабықтың қалыңдығы (стандарттар мен ережелер) | 1 mm |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PE-X |
| Сынақ кернеуі Өзек/Өзек (Стандарттар мен ережелер) | 1000 V AC (50 Hz, 1 min.) |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 4x 0.34 mm² |
| Сынақ кернеуі Өзек/Қалқан (Стандарттар мен ережелер) | 1000 V AC (50 Hz, 1 min.) |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | 939 |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 6.6 mm ±0.2 mm |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (жалпы деректер) | V0 |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | Cell PE |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 85 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 7x 0.25 mm |
| Өлшемдік сурет RJ45 Push-Pull қосқышы, IP67 (Сызбалар) | |
| Теміржол көлігіндегі өрттен қорғау (Стандарттар мен ережелер) | BS 6853 (Internal cable Ia, Ib, II/external cable Ia, Ib, II) |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | 1.4 mm ±0.1 mm |
| Схемалық диаграмма RJ45 қосқыш түйреуішінің тағайындау ашасы (сызбалар) | |
| Айқас әңгіменің соңына жақын әлсіреуі (NEXT) (Стандарттар мен ережелер) | 76 dB (with 1 MHz) |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 5 x D |
| Минималды иілу радиусы, икемді орнату (Стандарттар мен ережелер) | 6 x D |
| Қуат бойынша қосындыланған жақын соңындағы айқас әңгімелердің әлсіреуі (PSNEXT) (Стандарттар мен ережелер) | 73 dB (with 1 MHz) |
Өнім сипаттамасы
Network cable, PROFINET CAT5 (100 MBit/s), 4-pole halogen-free, shielded, M12 straight connector, coding: D SPEEDCON / IP65, to RJ45 / IP67 straight connector, cable length: 13.8 m, Item tested accord
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Dimensional drawingRJ45 Push-Pull connector, IP67
