NBC-MSD/ 1,0-93K/R4AC SCO

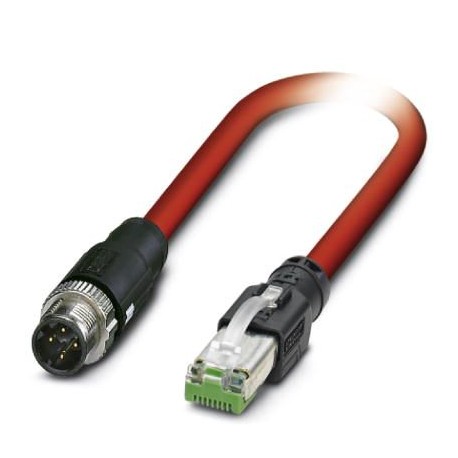

NBC-MSD/ 1,0-93K/R4AC SCO 1411509 PHOENIX CONTACT Network cable
$0.00USD
4386 қолжетімді
Негізгі сипаттамалар
GTIN:4046356933728
Ескерту:Made to Order (non-returnable)
(Кабель):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Тапсырыс кілті:1411509
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356933728 |
| Ескерту | Made to Order (non-returnable) |
| (Кабель) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Тапсырыс кілті | 1411509 |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | -25 °C ... 80 °C (RJ45 connector) |
| (Жалпы деректер) | Zinc die-cast, nickel-plated (Screw connection) |
| Шыққан елі | PL (Poland) |
| Қытай RoHS (кабель) | Environmentally Friendly Use Period = 50 |
| REAch SVHC (кабель) | Lead 7439-92-1 |
| Түс (жалпы деректер) | black |
| Арнайы тариф нөмірі | 85444290 |
| (Қоршаған орта жағдайлары) | 60 V DC |
| Кодтау (Жалпы деректер) | D (Data) |
| Айналдыру моменті (жалпы деректер) | 0.4 Nm |
| Баспалдақ түрі (жалпы деректер) | Plug straight M12 SPEEDCON / IP67 |
| (1-тараудағы сипаттамалар) | PA (Housing) |
| (Стандарттар мен ережелер) | -40 °C ... 70 °C (cable, flexible installation) |
| Түс (Сипаттамалар 1-тарау) | black |
| Қорғаныс дәрежесі (өлшемдері) | IP65 (M12 connector) |
| Бастың түрі (1-баптың сипаттамалары) | Plug straight RJ45 / IP20 |
| Номиналды кернеу (қоршаған орта жағдайлары) | 48 V AC |
| Материал (құрамдас бөлік) (Жалпы деректер) | CuSn (Contact) |
| Оқшаулау кедергісі (Жалпы деректер) | ≥ 100 MΩ |
| Бір дана салмағы (қаптаманы қоспағанда) | 75.500 g |
| Кабель ұзындығы (негізгі коммерциялық деректер) | 1 m |
| Қорғаныс (стандарттар мен ережелер) | Tinned copper braided shield |
| Кабель түрі (стандарттар мен ережелер) | Sercos III |
| Сым түстері (стандарттар мен ережелер) | White, yellow, blue, orange |
| Кабель салмағы (Стандарттар мен ережелер) | 68 kg/km |
| Лауазым саны (қоршаған орта жағдайлары) | 4 |
| UL AWM стилі (стандарттар мен ережелер) | 21694 (60°C / 600 V) |
| Жалпы өзгеріс (стандарттар мен ережелер) | Star quad |
| Сигнал түрі/санаты (қоршаған орта жағдайлары) | Sercos CAT5 (IEC 11801), 100 Mbps |
| Енгізу/шығару циклдары (Жалпы деректер) | ≥ 100 |
| Сигналдың жұмыс уақыты (стандарттар мен ережелер) | 5.3 ns/m |
| Стандарттар/ережелер (Қоршаған орта жағдайлары) | M12 connector IEC 61076-2-101 |
| Толқындық кедергі (стандарттар мен ережелер) | 100 Ω ±15 Ω (at 100 MHz) |
| AWG сигнал желісі (стандарттар мен ережелер) | 22 |
| Кабель құрылымы (стандарттар мен ережелер) | 1x4xAWG22/7; SF/TQ |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 1 A |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 90 °C (M12 connector) |
| Жалынға төзімділік (стандарттар мен ережелер) | according to UL 1685 (CSA FT 4) |
| Басқа қарсылық (Стандарттар мен ережелер) | UV resistant According to UL 1581, Section 1200 |
| Материал (компонент) (Сипаттамалар 1-тарау) | CuSn (Contact) |
| Мұнайға төзімділік (стандарттар мен ережелер) | Resistant to oil to a limited extent |
| Стандартты белгілеу (Сипаттамалар тарауы 2) | M12 connector |
| Қоршаған орта температурасы (жұмыс) (Жалпы деректер) | -25 °C ... 90 °C |
| Өткізгіш материалы (стандарттар мен ережелер) | Tin-plated Cu litz wires |
| Стандарттар/ережелер (Сипаттамалар 2-тарау) | IEC 61076-2-101 |
| Қосылыс кедергісі (стандарттар мен ережелер) | ≤ 20.00 mΩ/m (at 10 Hz) |
| Өткізгіш кедергісі (Стандарттар мен ережелер) | ≤ 120 Ω/km |
| Сигнал түрі/санаты (стандарттар мен ережелер) | Sercos CAT5 (IEC 11801), 100 Mbps |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 0.5 GΩ*km |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | signal red RAL 3020 |
| Материал, ішкі қабық (Стандарттар мен ережелер) | PVC |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | 600 V |
| Сыртқы қабықтың қалыңдығы (стандарттар мен ережелер) | approx. 0.9 mm |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PVC |
| Сынақ кернеуі Өзек/Өзек (Стандарттар мен ережелер) | 2000 V (50 Hz, 1 min.) |
| Жұптық қорғаныс түрі (Стандарттар мен ережелер) | Aluminum-lined polyester foil |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 4x 0.34 mm² |
| Енгізу/шығару циклдары (Сипаттамалар 1-тарау) | ≥ 750 |
| Сынақ кернеуі Өзек/Қалқан (Стандарттар мен ережелер) | 2000 V (50 Hz, 1 min.) |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | 93K |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 6.5 mm ±0.2 mm |
| Орындар саны (түйреуіш қосқышының үлгісі) (Жалпы деректер) | 4 |
| Қоршаған орта температурасы (жұмыс істеу) (Сипаттамалар тарауы 1) | -25 °C ... 80 °C |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | PE |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 70 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 7x 0.25 mm |
| Қоршаған орта температурасы (орнату) (Стандарттар мен ережелер) | -20 °C ... 60 °C |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | approx. 1.55 mm |
| Орындар саны (түйреуіш қосқышының үлгісі) (Сипаттамалар тарауы 1) | 4 (8) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Стандарттар мен ережелер) | -50 °C ... 70 °C |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 3 x D |
| Минималды иілу радиусы, икемді орнату (Стандарттар мен ережелер) | 7 x D |
Өнім сипаттамасы
Network cable, Sercos CAT5 (100 MBit/s), 4-pole, shielded, M12 straight connector, encoding: D SPEEDCON / IP67, to RJ45 / IP20 straight connector, cable length: 1 m
