NBC-MS/ 3,0-93K/R4AQ SCO

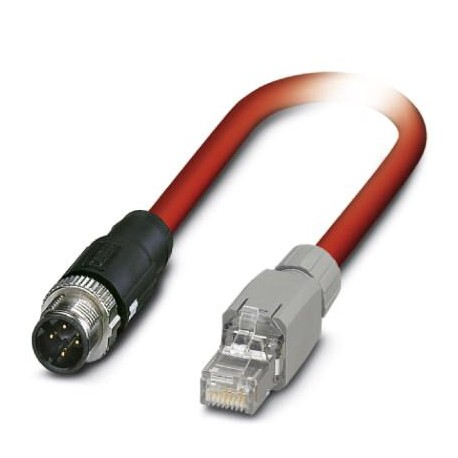

NBC-MS/ 3,0-93K/R4AQ SCO 1420517 PHOENIX CONTACT Bus system cable NBC-MS/ 3,0-93K/R4AQ SCO 1420517
$0.00USD
3653 қолжетімді
Негізгі сипаттамалар
GTIN:4055626225296
(Кабель):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Тапсырыс кілті:1420517
Қаптау блогы:1
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626225296 |
| (Кабель) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Тапсырыс кілті | 1420517 |
| Қаптау блогы | 1 |
| (Өлшемдері) | -5 °C ... 50 °C (cable, flexible installation) |
| ETIM 7.0 (eCl@ss) | EC001262 |
| Қытай RoHS (кабель) | Environmentally Friendly Use Period = 50 |
| REAch SVHC (кабель) | |
| Арнайы тариф нөмірі | 85444290 |
| (Қоршаған орта жағдайлары) | 60 V DC |
| Баспалдақ түрі (жалпы деректер) | Plug straight M12 SPEEDCON |
| (1-тараудағы сипаттамалар) | -40 °C ... 70 °C (cable, flexible installation) |
| eCl@ss 7.0 (Жіктеулер) | 27060308 |
| eCl@ss 9.0 (Жіктеулер) | 27060308 |
| Номиналды кернеу (қоршаған орта жағдайлары) | 48 V AC |
| Қорғаныс (Сипаттамалар 1-тарау) | Tinned copper braided shield |
| Кабель түрі (Сипаттамалар бабы 1) | Sercos III |
| Сым түстері (Сипаттамалар 1-тарау) | White, yellow, blue, orange |
| Кабель салмағы (Сипаттамалар басы 1) | 68 kg/km |
| Кабель ұзындығы (негізгі коммерциялық деректер) | 3 m |
| UL AWM стилі (Сипаттамалар басы 1) | 21694 (60°C / 600 V) |
| Жалпы бұрылыс (Сипаттамалар 1-тарау) | Star quad |
| Сигналдың жұмыс уақыты (Сипаттамалар 1-тарау) | 5.3 ns/m |
| Толқындық кедергі (Сипаттамалар 1-тарау) | 100 Ω ±15 Ω (at 100 MHz) |
| AWG сигнал желісі (Сипаттамалар бабы 1) | 22 |
| Кабель құрылымы (Сипаттамалар 1-тарау) | 1x4xAWG22/7; SF/TQ |
| Лауазым саны (қоршаған орта жағдайлары) | 4 |
| Жалынға төзімділік (Сипаттамалар 1-тарау) | according to UL 1685 (CSA FT 4) |
| Басқа қарсылық (1-тарау, сипаттамалары) | UV resistant According to UL 1581, Section 1200 |
| Майға төзімділік (Сипаттамалар 1-тарау) | Resistant to oil to a limited extent |
| Өткізгіш материалы (Сипаттамалар 1-тарау) | Tin-plated Cu litz wires |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -10 °C ... 60 °C (cable, fixed installation) |
| Муфта кедергісі (Сипаттамалар 1-тарау) | ≤ 20.00 mΩ/m (at 10 Hz) |
| Өткізгіш кедергісі (Сипаттамалар 1-тарау) | ≤ 120 Ω/km |
| Сигнал түрі/санаты (Сипаттамалар 1-тарау) | Sercos CAT5 (IEC 11801), 100 Mbps |
| Оқшаулау кедергісі (Сипаттамалар 1-тарау) | ≥ 0.5 GΩ*km |
| Сыртқы қабық, түс (Сипаттамалар тарауы 1) | signal red RAL 3020 |
| Материал, ішкі қабық (Сипаттамалар 1-тарау) | PVC |
| Номиналды кернеу, кабель (Сипаттамалар бабы 1) | 600 V |
| Сыртқы қабықтың қалыңдығы (Сипаттамалар 1-тарау) | approx. 0.9 mm |
| Сыртқы қабық, материал (Сипаттамалар 1-тарау) | PVC |
| Сынақ кернеуі Өзек/Өзек (Сипаттамалар бабы 1) | 2000 V (50 Hz, 1 min.) |
| Жұптық қорғаныс түрі (Сипаттамалар 1-тарау) | Aluminum-lined polyester foil |
| Өткізгіштің көлденең қимасы (Сипаттамалар 1-тарау) | 4x 0.34 mm² |
| Сынақ кернеуі Өзек/Қалқан (Сипаттамалар басы 1) | 2000 V (50 Hz, 1 min.) |
| Кабель түрі (қысқартылған атау) (Сипаттамалар 1-тарау) | 93K |
| Сыртқы кабель диаметрі D (Сипаттама басы 1) | 6.5 mm ±0.2 mm |
| Өткізгіштің материалдық оқшаулағышы (Сипаттамалар 1-тарау) | PE |
| Орындар саны (түйреуіш қосқышының үлгісі) (Жалпы деректер) | 4 |
| Қоршаған орта температурасы (жұмыс істеу) (Сипаттамалар тарауы 1) | -40 °C ... 70 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (Сипаттамалар тарауы 1) | 7x 0.25 mm |
| Балама қысқаша өнім сипаттамасы (Қоршаған орта жағдайлары) | Sercos III cable |
| Қоршаған орта температурасы (орнату) (Сипаттамалар тарауы 1) | -20 °C ... 60 °C |
| Оқшаулауды қоса алғанда, өзек диаметрі (Сипаттамалар 1-тарау) | approx. 1.55 mm |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Сипаттамалар 1-тарау) | -50 °C ... 70 °C |
| Минималды иілу радиусы, бекітілген орнату (Сипаттамалар тарауы 1) | 3 x D |
| Минималды иілу радиусы, икемді орнату (Сипаттамалар бабы 1) | 7 x D |
Өнім сипаттамасы
Sercos III ready-made cable, shielded, star quads, flexible AWG 22 (7 wires), RAL 3020 (traffic red), M12 connector, SPEEDCON, 4 poles in RJ45/IP20 connector, length: 3 m
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Assembled Sercos III cable, shielded, star quad, 22 AWG stranded (7-wire), RAL 3020 (traffic red), M12 connector, SPEEDCON, 4-pos. to RJ45 connector/IP20, length: 3 m
