NBC-M12FSD/ 5,0-93E/R4AC

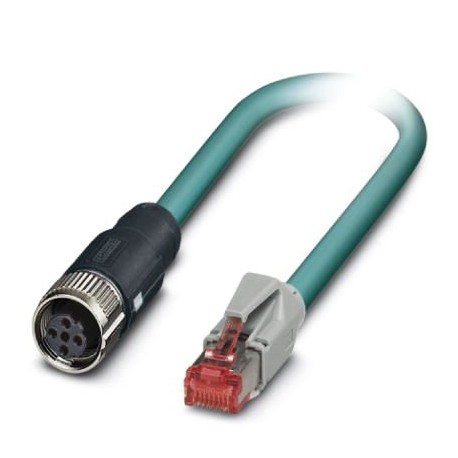

NBC-M12FSD/ 5,0-93E/R4AC 1407386 PHOENIX CONTACT Network cable
$0.00USD
4645 қолжетімді
Негізгі сипаттамалар
GTIN:4046356775144
(Кабель):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Тапсырыс кілті:1407386
Каталог беті:Page 403 (C-2-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356775144 |
| (Кабель) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Тапсырыс кілті | 1407386 |
| Каталог беті | Page 403 (C-2-2017) |
| Қаптау блогы | 1 pc |
| (Өлшемдері) | -25 °C ... 60 °C (RJ45 connector) |
| (Жалпы деректер) | PA (Housing) |
| Шыққан елі | PL (Poland) |
| Қытай RoHS (кабель) | Environmentally Friendly Use Period = 50 |
| REAch SVHC (кабель) | Lead 7439-92-1 |
| Түс (жалпы деректер) | gray |
| Арнайы тариф нөмірі | 85444210 |
| (Қоршаған орта жағдайлары) | 60 V DC |
| Баспалдақ түрі (жалпы деректер) | Plug straight RJ45 / IP20 |
| (1-тараудағы сипаттамалар) | Zinc die-cast, nickel-plated (Screw connection) |
| Ескертпе (Қоршаған орта жағдайлары) | Further products with variable cable type and variable cable length can be found in the accessories section |
| (Стандарттар мен ережелер) | -20 °C ... 80 °C (cable, flexible installation) |
| Түс (Сипаттамалар 1-тарау) | black |
| Кодтау (Сипаттамалар 1-тарау) | D (Data) |
| Айналдыру моменті (Сипаттамалар басы 1) | 0.4 Nm |
| Қорғаныс дәрежесі (өлшемдері) | IP65 (M12 connector) |
| Бастың түрі (1-баптың сипаттамалары) | Socket straight M12 SPEEDCON / IP67 |
| Номиналды кернеу (қоршаған орта жағдайлары) | 48 V AC |
| Материал (құрамдас бөлік) (Жалпы деректер) | CuSn (Contact) |
| Бір дана салмағы (қаптаманы қоспағанда) | 237.000 g |
| Байланыс материалы (қоршаған орта жағдайлары) | CuSn |
| Қоршау материалы (қоршаған орта жағдайлары) | Plastic |
| Кабель ұзындығы (негізгі коммерциялық деректер) | 5 m |
| Қорғаныс (стандарттар мен ережелер) | Aluminum-coated foil, tinned copper braided shield |
| Кабель түрі (стандарттар мен ережелер) | PUR ETHERNET 2x2 FLEX |
| Әлсіреу (стандарттар мен ережелер) | 3.2 dB (with 1 MHz) |
| Сым түстері (стандарттар мен ережелер) | white/orange-orange, white/green-green |
| Кабель салмағы (Стандарттар мен ережелер) | 42 kg/km |
| Галогенсіз (стандарттар мен ережелер) | according to IEC 60754-1 |
| Лауазым саны (қоршаған орта жағдайлары) | 4 |
| UL AWM стилі (стандарттар мен ережелер) | 20963 (80°C/30 V) |
| Жалпы өзгеріс (стандарттар мен ережелер) | Two pairs with two fillers to the core |
| Сигнал түрі/санаты (қоршаған орта жағдайлары) | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Бұралған жұптар (стандарттар мен ережелер) | 2 cores to the pair |
| Кабель сыйымдылығы (стандарттар мен ережелер) | approx. 45 nF/km (at 1 kHz) |
| Енгізу/шығару циклдары (Жалпы деректер) | ≥ 750 |
| Сигналдың жұмыс уақыты (стандарттар мен ережелер) | 5.3 ns/m |
| Стандарттар/ережелер (Қоршаған орта жағдайлары) | M12 connector IEC 61076-2-101 |
| Толқындық кедергі (стандарттар мен ережелер) | 100 Ω ±5 Ω (at 100 MHz) |
| AWG сигнал желісі (стандарттар мен ережелер) | 26 |
| Кабель құрылымы (стандарттар мен ережелер) | 2x2xAWG26/7; SF/UTP |
| Цикл кедергісі (стандарттар мен ережелер) | ≤ 290.00 Ω/km |
| 40°C температурадағы номиналды ток (қоршаған орта жағдайлары) | 1 A |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 85 °C (M12 connector) |
| Жалынға төзімділік (стандарттар мен ережелер) | according to IEC 60332-1-2 |
| Қайтарымдылық шығыны (RL) (Стандарттар мен ережелер) | 23 dB (at 4 МHz) |
| Байланыс тасымалдаушы материал (қоршаған орта жағдайлары) | TPU GF |
| Байланыс бетінің материалы (қоршаған орта жағдайлары) | Ni/Au |
| Материал (компонент) (Сипаттамалар 1-тарау) | CuZn (Contact) |
| Мұнайға төзімділік (стандарттар мен ережелер) | according to EN 60811-2-1 |
| Стандартты белгілеу (Сипаттамалар тарауы 2) | M12 connector |
| Қоршаған орта температурасы (жұмыс) (Жалпы деректер) | -25 °C ... 60 °C |
| Өткізгіш материалы (стандарттар мен ережелер) | Bare Cu litz wires |
| Оқшаулау кедергісі (Сипаттамалар 1-тарау) | ≥ 100 MΩ |
| Стандарттар/ережелер (Сипаттамалар 2-тарау) | IEC 61076-2-101 |
| Қосылыс кедергісі (стандарттар мен ережелер) | ≤ 100.00 mΩ/m (at 10 MHz) |
| Сигнал түрі/санаты (стандарттар мен ережелер) | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Созылу беріктігі бойынша GRP (стандарттар мен ережелер) | ≤ 80 N |
| Оқшаулау кедергісі (Стандарттар мен ережелер) | ≥ 500 MΩ*km |
| Сыртқы қабық, түсі (стандарттар мен ережелер) | water blue RAL 5021 |
| Номиналды кернеу, кабель (Стандарттар мен ережелер) | ≤ 100 V (Peak value, not for high-power applications) |
| Сыртқы қабықтың қалыңдығы (стандарттар мен ережелер) | 1.2 mm |
| Сыртқы қабық, материал (стандарттар мен ережелер) | PUR |
| Сынақ кернеуі Өзек/Өзек (Стандарттар мен ережелер) | 700 V (50 Hz, 1 min.) |
| Өткізгіштің көлденең қимасы (стандарттар мен ережелер) | 2x 2x 0.14 mm² |
| Оптикалық қалқан жабыны (Стандарттар мен ережелер) | 70 % |
| Енгізу/шығару циклдары (Сипаттамалар 1-тарау) | ≥ 100 |
| Стандарттар/техникалық сипаттамалар (Стандарттар мен ережелер) | Electrical requirements EN 50288-2-2 |
| Сынақ кернеуі Өзек/Қалқан (Стандарттар мен ережелер) | 700 V (50 Hz, 1 min.) |
| Кабель түрі (қысқартылған атауы) (Стандарттар мен ережелер) | 93E |
| Сыртқы кабель диаметрі D (Стандарттар мен ережелер) | 6.4 mm ±0.2 mm |
| Орындар саны (түйреуіш қосқышының үлгісі) (Жалпы деректер) | 4 (8) |
| Қоршаған орта температурасы (жұмыс істеу) (Сипаттамалар тарауы 1) | -25 °C ... 90 °C |
| Материалдық өткізгіш оқшаулағышы (стандарттар мен ережелер) | Foamed PE |
| Қоршаған орта температурасы (жұмыс істеу) (Стандарттар мен ережелер) | -40 °C ... 80 °C (cable, fixed installation) |
| Өткізгіш құрылымының сигнал желісі (стандарттар мен ережелер) | 7x 0.16 mm |
| Қоршаған орта температурасы (орнату) (Стандарттар мен ережелер) | -20 °C ... 80 °C |
| Оқшаулауды қоса алғанда, өзек диаметрі (Стандарттар мен ережелер) | 0.98 mm |
| Кабельдің ток өткізу қабілеті (Стандарттар мен ережелер) | 2 A (according to DIN VDE 0891-1) |
| Айқас әңгіменің соңына жақын әлсіреуі (NEXT) (Стандарттар мен ережелер) | 65.3 dB (with 1 MHz) |
| Орындар саны (түйреуіш қосқышының үлгісі) (Сипаттамалар тарауы 1) | 4 |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Стандарттар мен ережелер) | -20 °C ... 80 °C |
| Минималды иілу радиусы, бекітілген орнату (Стандарттар мен ережелер) | 4 x D |
| Минималды иілу радиусы, икемді орнату (Стандарттар мен ережелер) | 8 x D |
| Қуат бойынша қосындыланған жақын соңындағы айқас әңгімелердің әлсіреуі (PSNEXT) (Стандарттар мен ережелер) | 62.3 dB (with 1 MHz) |
Өнім сипаттамасы
Network cable, CAT5 Ethernet (100 MBit/s), 4-pole, shielded (Advanced Shielding Technology), RJ45 / IP20 straight connector, to M12 straight female, encoding: D / IP67, cable length: 5 m
