MVSTBW 2,5/ 8-ST-5,08 BG PABD8

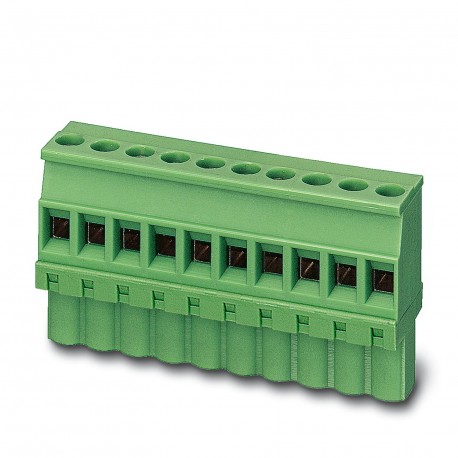

MVSTBW 2,5/ 8-ST-5,08 BG PABD8 1038176 PHOENIX CONTACT Printed-circuit board connector MVSTBW 2,5/ 8-ST-5,08..
$0.00USD
3717 қолжетімді
Негізгі сипаттамалар
GTIN:4055626590769
Тапсырыс кілті:1038176
(Сызбалар):
Қаптау блогы:1
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626590769 |
| Тапсырыс кілті | 1038176 |
| (Сызбалар) | |
| Қаптау блогы | 1 |
| Суреттер (қадам) | 5.08 mm |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| Арнайы тариф нөмірі | 85366990 |
| (Қоршаған орта жағдайлары) | Test passed |
| Нәтиже (Сырғыту сынағы) | Test passed |
| Қосылатын жүйе (сызбалар) | CLASSIC COMBICON |
| Ескерту (Қосылу сыйымдылығы) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Байланыс түрі (сызбалар) | Female connector |
| Деңгейлер саны (сызбалар) | 1 |
| Қосылу әдісі (сызбалар) | Screw connection with tension sleeve |
| Ескерту (Қаптама туралы ақпарат) | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Мақалалар жиынтығы (сызбалар) | MVSTBW 2,5/..-ST |
| eCl@ss 4.0 (Жіктеулер) | 27260700 |
| eCl@ss 4.1 (Жіктеулер) | 27260700 |
| eCl@ss 5.0 (Жіктеулер) | 27260700 |
| eCl@ss 5.1 (Жіктеулер) | 27260700 |
| eCl@ss 6.0 (Жіктеулер) | 27260700 |
| eCl@ss 7.0 (Жіктеулер) | 27440309 |
| eCl@ss 8.0 (Жіктеулер) | 27440309 |
| eCl@ss 9.0 (Жіктеулер) | 27440309 |
| Циклдер саны (тарту сынағы) | 25 |
| Техникалық сипаттамасы (тартып алу сынағы) | IEC 60512-15-1:2008-05 |
| Ном. кернеу (Заттың қасиеттері) | 320 V |
| Лауазым саны (сызбалар) | 8 |
| Айналдыру моменті (электрлік параметрлер) | 0.5 Nm ... 0.6 Nm |
| Потенциалдар саны (сызбалар) | 8 |
| Питч (Материалдық деректер - корпус) | 5.08 mm |
| Номиналды кернеу (бұйымның қасиеттері) | 250 V |
| Өлшемдік сынақ (тарту сынағы) | Test passed IEC 60512-1-2:2002-02 |
| Жетек пішінінің бұранда басы (сызбалар) | Slotted (L) |
| Қосылымдар саны (сызбалар) | 8 |
| Номиналды ток (элементтің қасиеттері) | 12 A |
| қосылатын (Электр параметрлері) | Yes |
| Суық стресс (Беріктік сынақтары (B)) | -40 °C/2 h |
| Техникалық сипаттама (Климаттық сынақтар (D)) | IEC 61984:2008-10 |
| Сынақ сипаттамасы (тартылатын сынақ) | IEC 61984 |
| Визуалды тексеру (тартпалы тест) | Test passed IEC 60512-1-1:2002-02 |
| Бір позициядағы сынақ күші (тарту сынағы) | 33 N |
| (Тоқтату және қосылу әдісі) | 2.5 mm² / flexible / > 50 N |
| Мақаланың қысқаша сипаттамасы (сызбалар) | Printed-circuit board connector |
| Техникалық сипаттама (Беріктік сынақтары (B)) | ISO 6988:1985-02 |
| Техникалық сипаттама (Механикалық сынақтар (A)) | IEC 60512-9-1:2010-03 |
| a өлшемі (Материалдық деректер - корпус) | 35.56 mm |
| Таңбалау кедергісі (тарту сынағы) | Test passed IEC 60068-2-70:1995-12 |
| Термиялық кернеу (Беріктік сынақтары (B)) | 100 °C/168 h |
| Ені [ w ] (Материалдық деректер - корпус) | 40.64 mm |
| Байланыс материалы (қосылу сыйымдылығы) | Cu alloy |
| Биіктігі [ сағ ] (Материалдық деректер - корпус) | 26 mm |
| Ұзындығы [l] (Материалдық деректер - корпус) | 12.5 mm |
| Номиналды кернеу (II/2) (Заттың қасиеттері) | 4 kV |
| Коррозиялық кернеу (Беріктік сынақтары (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Корпус түсі (Материалдық деректер - байланыс) | Pebble gray (7032) |
| Поляризация және кодтау (тарту сынағы) | Test passed IEC 60512-13-5:2006-02 |
| Номиналды кернеу (III/2) (Заттың қасиеттері) | 4 kV |
| Жіпті кесу ұзындығы (электрлік параметрлер) | 7 mm |
| (Қоршаған орта және беріктік сынақтары (E)) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Қосылу әдісі (Электр параметрлері) | Screw connection with tension sleeve |
| Байланысқа төзімділік R1 (Механикалық сынақтар (A)) | 2.6 mΩ |
| Байланысқа төзімділік R2 (Механикалық сынақтар (A)) | 2.6 mΩ |
| Өлшемдік сызба (Материалдық деректер - корпус) | |
| Оқшаулағыш материал (Материалдық деректер - байланыс) | PA |
| Номиналды кернеу (III/3) (Заттың қасиеттері) | 4 kV |
| Беттік сипаттамалары (Қосылу сыйымдылығы) | hot-dip tin-plated |
| Қаптама түрі (өнімнің өлшемдері) | packed in cardboard |
| Қаптамадағы дана (өнімнің өлшемдері) | 50 |
| Тарту сынағы (тоқтату және қосу әдісі) | IEC 60999-1:1999-11 |
| Енгізу/шығару циклдары (Механикалық сынақтар (A)) | 25 |
| Шамамен бір позаға беріктік шегі (тарту сынағы) | 6 N |
| Қытай RoHS (Қоршаған орта және беріктік сынақтары (E)) | Environmentally Friendly Use Period = 50 years |
| Бір позаға шамамен енгізу беріктігі (тарту сынағы) | 8 N |
| Оқшаулағыш материалдар тобы (Материалдық деректер - байланыс) | I |
| REAch SVHC (Қоршаған орта және беріктік сынақтары (E)) | Lead 7439-92-1 |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | 600 |
| Өткізгіштің көлденең қимасы (Электр параметрлері) | 0.2 mm² ... 2.5 mm² |
| Биіктігі (дәнекерлеу түйреуішінсіз) (Материалдық деректер - корпус) | 26 mm |
| Техникалық сипаттамалары (ауа саңылаулары және ағып кету қашықтығы) | IEC 61984 |
| Техникалық сипаттама (стандартқа сәйкес механикалық сынақтар) | IEC 60664-1:2007-04 |
| Номинациялық қаптама бірліктері (өнімнің өлшемдері) | Pcs. |
| Өткізгіштің көлденең қимасы икемді (Электр параметрлері) | 0.2 mm² ... 2.5 mm² |
| Қуат жиілігіне төзімді кернеу (Беріктік сынақтары (B)) | 2.21 kV |
| Қуат жиілігіне төзімді кернеу (Механикалық сынақтар (A)) | 2.21 kV |
| Нәтиже, қорғау дәрежесі, IP коды (Климаттық сынақтар (D)) | Finger safety with IP20 test finger |
| Өткізгіштің көлденең қимасы AWG / kcmil (Электр параметрлері) | 24 ... 12 |
| Қоршаған орта температурасы (жинақтау) (Жалпы өнім туралы ақпарат) | -5 °C ... 100 °C |
| Металл бетінің жанасу аймағы (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (4 - 8 µm Sn) |
| Қоршаған орта температурасы (жұмыс) (Жалпы өнім туралы ақпарат) | -40 °C ... 100 °C (dependent on the derating curve) |
| Теңіз деңгейіндегі импульстік кернеуге төзімділік (Беріктік сынақтары (B)) | 4.8 kV |
| Теңіз деңгейіндегі импульстік кернеуге төзімділік (Механикалық сынақтар (A)) | 4.8 kV |
| Өткізгіштің зақымдалуын және босаңсуын тексеру (қоршаған орта жағдайлары) | IEC 60999-1:1999-11 |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (4 - 8 µm Sn) |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Материалдық деректер - байланыс) | V0 |
| Сынақ сипаттамасы (ток өткізу қабілеті / деградациялық қисықтар) | IEC 61984 |
| Көлденең қимасы бірдей, қатты денелі 2 өткізгіш (Электр параметрлері) | 0.2 mm² ... 1 mm² |
| Оқшаулау кедергісі, көршілес позициялар (Механикалық сынақтар (A)) | > 0.2 TΩ |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Жалпы өнім туралы ақпарат) | -40 °C ... 70 °C |
| Көлденең қимасы бірдей, икемді 2 өткізгіш (Электр параметрлері) | 0.2 mm² ... 1.5 mm² |
| Диаграмма түрі: MVSTBW 2,5/..-ST-5,08 MDSTB 2,5/..-G-5,08 (Сызбалар) | |
| Диаграмма түрі: MVSTB(R/W) 2,5/...-ST, MDSTBV 2,5/...-G-5,08 (сызбалар) | |
| Диаграмма түрі: MVSTB(R/W) 2,5/...-ST, MDSTBVA 2,5/...-G-5,08 (сызбалар) | |
| Саңылаулар және сызаттардың арақашықтығы (стандартқа сәйкес механикалық сынақтар) | IEC 60664-1:2007-04 |
| Диаграмма түрі: MVSTB(R/W) 2,5/...-ST-5,08 MDSTBW 2,5/...-G-5,08 бар (Сызбалар) | |
| Ең аз ағып кету қашықтығының мәні (II/2) (стандартқа сәйкес механикалық сынақтар) | 3.2 mm |
| Ең аз ағып кету қашықтығының мәні (III/2) (стандартқа сәйкес механикалық сынақтар) | 3 mm |
| Ең аз ағып кету қашықтығының мәні (III/3) (стандартқа сәйкес механикалық сынақтар) | 3.2 mm |
| Бір позаға шамамен беріктік шегі (ток өткізу қабілеті / қисықтардың төмендеуі) | 6 N |
| Бір позаға шамамен енгізу беріктігі (ток өткізу қабілеті / деградациялық қисықтар) | 8 N |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі (Материалдық деректер - байланыс) | 850 |
| Ең аз саңылау - біртекті емес өріс (II/2) (стандартқа сәйкес механикалық сынақтар) | 3 mm |
| Минималды саңылау - біртекті емес өріс (III/2) (стандартқа сәйкес механикалық сынақтар) | 3 mm |
| Ең аз саңылау - біртекті емес өріс (III/3) (стандартқа сәйкес механикалық сынақтар) | 3 mm |
| Қосу талаптарындағы контакт ұстағыш >20 Н (ток өткізу қабілеті / деградациялық қисықтар) | Test passed |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы (Материалдық деректер - байланыс) | 775 |
| Қосылған кездегі поляризация талабы > 20 Н (ток өткізу қабілеті / деградациялық қисықтар) | Test passed |
| Өткізгіштің көлденең қимасы / өткізгіш түрі / созылу күші (тоқтату және қосу әдісі) | 0.2 mm² / solid / > 10 N |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар (Электрлік параметрлер) | 0.25 mm² ... 2.5 mm² |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура (Материалдық деректер - байланыс) | 125 °C |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен (электрлік параметрлер) | 0.25 mm² ... 2.5 mm² |
| Көлденең қимасы бірдей, икемді, пластикалық жеңсіз ферруласы бар 2 өткізгіш (электрлік параметрлер) | 0.25 mm² ... 1 mm² |
| Көлденең қимасы бірдей, икемді, пластикалық жеңі бар TWIN феррулы бар 2 өткізгіш (электрлік параметрлері) | 0.5 mm² ... 1.5 mm² |
Өнім сипаттамасы
Connector for printed circuit board, nominal section: 2.5 mm², color: pebble gray, nominal current: 12 A, dimensioning voltage (III/2): 320 V, contact surface: Tin, contact type: Female connection, Nu
