MSTBW 2,5/ 5-GF-5,08 6,03 ABAU

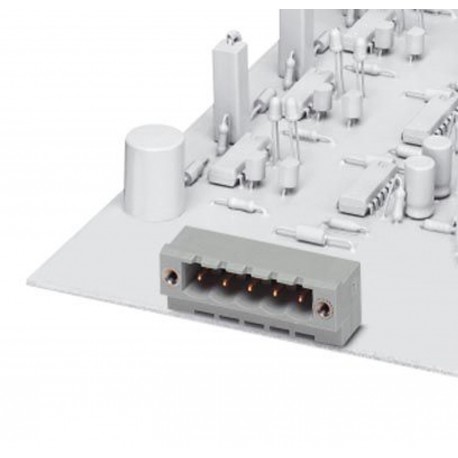

MSTBW 2,5/ 5-GF-5,08 6,03 ABAU 1845109 PHOENIX CONTACT Feed-through header
$0.00USD
4840 қолжетімді
Негізгі сипаттамалар
Ескерту:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Түрі:Components DeviceNet compatible
Ұсыныс:5.08 mm
Ені [ені]:25.4 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Ескерту | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Түрі | Components DeviceNet compatible |
| Ұсыныс | 5.08 mm |
| Ені [ені] | 25.4 mm |
| Биіктігі [сағ] | 15.92 mm |
| Ұзындығы [л] | 12 mm |
| Бекіту орналасуы | Linear pinning |
| Өнім желісі | COMBICON Connectors Special |
| Өнім түрі | PCB headers |
| Тесік диаметрі | 1.4 mm |
| Орнату түрі | Wave soldering |
| Жолдар саны | 1 |
| Түйреуіш өлшемдері | 1 x 1 mm |
| Өнім тобы | MSTBW 2,5/..-GF(6,03) |
| Түсі (корпус) | agate gray (7038) |
| Орнату фланеці | Threaded flange |
| Мақаланы қайта қарау | 04 |
| Байланыс материалы | Cu alloy |
| Орнатылған биіктік | 12.42 mm |
| Қаптама түрі | packed in cardboard |
| Номиналды ток IN | 12 A |
| Номиналды кернеу БҰ | 320 V |
| Жұмыс туралы ескертпелер | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Өлшемдік сурет | |
| Оқшаулағыш материал | PA |
| Лауазым саны | 5 |
| Потенциалдар саны | 5 |
| Номиналды кернеу (II/2) | 4 kV |
| Қосылымдар саны | 5 |
| Номиналды кернеу (III/2) | 4 kV |
| Номиналды кернеу (III/3) | 250 V |
| Дәнекерлеу түйреуішінің ұзындығы [P] | 3.5 mm |
| Беттік сипаттамалары | Completely gold-plated |
| Оқшаулағыш материалдар тобы | I |
| Потенциалға сәйкес дәнекерлеу түйреуіштері | 1 |
| IEC 60112 стандартына сәйкес CTI | 600 |
| Номиналды асқын кернеу (III/3) | 4 kV |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 100 °C (dependent on the derating curve) |
| Номиналды оқшаулау кернеуі (II/2) | 400 V |
| Номиналды оқшаулау кернеуі (III/2) | 320 V |
| Номиналды оқшаулау кернеуі (III/3) | 250 V |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Металл бетінің жанасу аймағы (үстіңгі қабат) | Gold (0.8 - 1.4 µm Au) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) | Gold (0.8 - 1.4 µm Au) |
| Металл бетінің жанасу аймағы (ортаңғы қабат) | Nickel (2 - 4 µm Ni) |
| Металл бетінің дәнекерлеу аймағы (ортаңғы қабат) | Nickel (2 - 4 µm Ni) |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура | 125 °C |
Өнім сипаттамасы
Printed circuit board base housing, nominal section: 2.5 mm², color: agate gray, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Gold, contact type: Male, number of potentials:
