MSDB 2,5-M OG

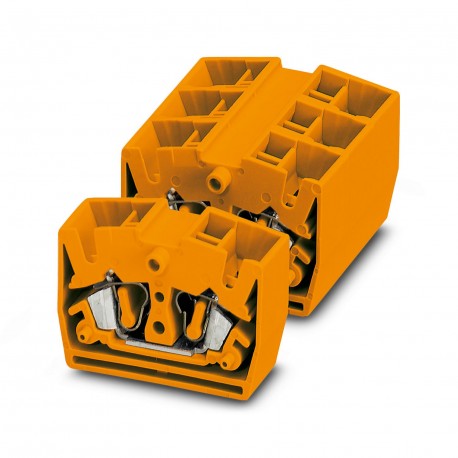

MSDB 2,5-M OG 3244287 PHOENIX CONTACT Mini feed-through terminal block
$1.53USD
6583 қолжетімді
Негізгі сипаттамалар
:3024180 D-MSB 1,5-F
Түс:orange (RAL 2003)
Тереңдік:22 mm
Ені:10.4 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 3024180 D-MSB 1,5-F | |
| Түс | orange (RAL 2003) |
| Тереңдік | 22 mm |
| Ені | 10.4 mm |
| Биіктігі | 32 mm |
| шығару | (Permanent) |
| Көпір деректері | 21 A / 2.5 mm² |
| Өнім түрі | Miniature terminal block |
| Орнату түрі | Direct mounting with flange |
| Номиналды ток | 24 A |
| Анықтау | II 2 G Ex eb IIC Gb |
| Жолдар саны | 1 |
| Қақпақтың соңының ені | 4 mm |
| Көпірлер тізімі | Insertion bridge / ESB 2-MZDB / 3029703 |
| Номиналды кернеу | 8 kV |
| Бүйірлік панельді ашу | Yes |
| Мақаланы қайта қарау | 06 |
| Кесу ұзындығы | 8 mm |
| AWG көлденең қимасы | 28 ... 12 (converted acc. to IEC) |
| Байланысқа төзімділік | 0.87 mΩ |
| Ластану дәрежесі | 3 |
| Оқшаулағыш материал | PA |
| Максималды жүктеме тогы | 30 A (with 4 mm² conductor cross section) |
| Асқын кернеу санаты | III |
| Номиналды көлденең қима | 2.5 mm² |
| Қосылымдар саны | 4 |
| Қосылым сыйымдылығы AWG | 28 ... 12 |
| Температураның жоғарылауы | 40 K (21.3 A / 2.5 mm²) |
| AWG номиналды көлденең қимасы | 14 |
| Сертификатталған аксессуарлар | 3024177 D-MZB 1,5 |
| Қосылу сыйымдылығы қатты | 0.08 mm² ... 4 mm² |
| Оқшаулағыш материалдар тобы | I |
| Ішкі цилиндрлік өлшеуіш | A3 |
| Жұмыс температурасының диапазоны | -60 °C ... 110 °C |
| Қосылу сыйымдылығы икемді | 0.08 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы қатты | 0.08 mm² ... 4 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 70 °C |
| Қоршаған орта температурасы (іске қосу) | -5 °C ... 70 °C |
| Қоршаған орта температурасы (жұмыс) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Әр деңгейдегі қосылымдар саны | 2 |
| Өткізгіштің көлденең қимасы икемді | 0.08 mm² ... 2.5 mm² |
| Стандартқа сәйкес қосылу | IEC 60947-7-1 |
| Рұқсат етілген ылғалдылық (жұмыс) | 20 % ... 90 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Өткізгіштің көлденең қимасы, икемді [AWG] | 28 ... 14 (converted acc. to IEC) |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| DIN рельстеріне орнатқан кездегі номиналды кернеу | 690 V |
| Номиналды күй үшін максималды қуат дисперсиясы | 0.77 W |
| DIN рельстеріне орнатқан кездегі номиналды оқшаулау кернеуі | 630 V |
| Монтаж бетіне тікелей орнату кезіндегі номиналды кернеу | 550 V |
| Икемді өткізгіштің көлденең қимасы (пластикалық жеңі бар феррула) | 0.14 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді (пластикалық жеңсіз феррул) | 0.14 mm² ... 2.5 mm² |
| Тікелей монтаждау бетіне орнатылған кездегі номиналды оқшаулау кернеуі | 500 V |
| Көлденең қимасы бірдей, икемді, пластикалық жеңі бар TWIN феррулы бар 2 өткізгіш | 0.5 mm² |
Өнім сипаттамасы
Mini-terminal block, nominal voltage: 800 V, nominal current: 24 A, number of connections: 4, connection type: Spring connection, 1st floor, Dimensioning cross-section: 2.5 mm², cross-section: 0.08 mm
