MNT-ISDN D

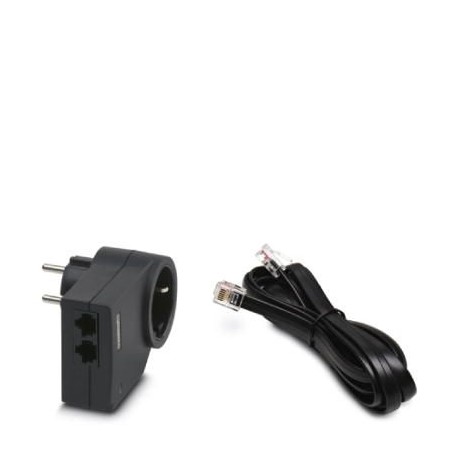

MNT-ISDN D 2882336 PHOENIX CONTACT Type 3 surge protection device
$0.00USD
4150 қолжетімді
Негізгі сипаттамалар
GTIN:4046356073417
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2882336
Каталог беті:Page 56 (C-6-2015)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356073417 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2882336 |
| Каталог беті | Page 56 (C-6-2015) |
| Қаптау блогы | 1 pc |
| Шыққан елі | DE (Germany) |
| EN түрі (жалпы) | T3 |
| Арнайы тариф нөмірі | 85363010 |
| (Қоршаған орта жағдайлары) | EN 61643-1 |
| Түрі (қоршаған орта жағдайлары) | Attachment plug |
| Түс (қоршаған орта жағдайлары) | jet black RAL 9005 |
| Тереңдік (негізгі коммерциялық деректер) | 78 mm |
| Ені (негізгі коммерциялық деректер) | 63 mm |
| Биіктігі (негізгі коммерциялық деректер) | 103 mm |
| Номиналды кернеу БҰҰ (Жалпы) | 230 V AC |
| Жауап беру уақыты (LN) (Жалпы) | ≤ 25 ns |
| Біріктірілген толқынды UOC (Жалпы) | 4 kV |
| Номиналды жиілік fN (Жалпы) | 50 Hz (60 Hz) |
| Қалдық ток IPE (жалпы) | ≤ 5 µA |
| Жауап беру уақыты (L-PE) (Жалпы) | ≤ 100 ns |
| Жауап беру уақыты (N-PE) (Жалпы) | ≤ 100 ns |
| Номиналды жүктеме тогы IL (Жалпы) | 16 A (30 °C) |
| Орнату түрі (қоршаған орта жағдайлары) | Plugging into the mains socket |
| Ең көп қажетті резервтік сақтандырғыш (Жалпы) | 16 A (gG / B / C) |
| Бір дана салмағы (қаптаманы қоспағанда) | 190.000 g |
| Қоршау материалы (қоршаған орта жағдайлары) | PA 6 |
| Күту режиміндегі қуат тұтынуы ДК (жалпы) | ≤ 1 VA |
| Энергияны симметриялы түрде сіңіру (Жалпы) | 140 J (L-N) |
| Разрядчиктің номиналды кернеуі UC(LN) (жалпы) | 275 V AC |
| Іс-әрекет бағыты (қоршаған орта жағдайлары) | L/N-PE & Signal Line-Earth Ground |
| Асимметриялық энергия сіңіру (Жалпы) | 220 J (L(N)-PE) |
| Кернеуден қорғау ақаулығы туралы хабарлама (жалпы) | optical |
| Разрядчиктің номиналды кернеуі UC(L-PE) (жалпы) | 360 V AC |
| Разрядчиктің номиналды кернеуі UC(N-PE) (Жалпы) | 360 V AC |
| Қосу әдісі (қуат көзі, жалпы) | Via protective contact plug |
| Кернеуден қорғау деңгейі жоғары (LN) (жалпы) | ≤ 1.2 kV |
| Кернеуден қорғау деңгейі жоғары (L-PE) (Жалпы) | ≤ 1.5 kV |
| Кернеуден қорғау деңгейі жоғары (N-PE) (Жалпы) | ≤ 1.5 kV |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 75 °C |
| (Қосылым (қорғаныс тізбегі, қуат көзі)) | C3 - 7.5 kV/100 A |
| Елге тән пайдалану үшін (Қоршаған орта жағдайларында) | D, A, NL, E, S, FIN, TR |
| Номиналды разряд тогы In(8/20) мкс (жалпы) | 3 kA (> 5x) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -25 °C ... 75 °C |
| Қосу әдісі (қорғаныс тізбегі, қуат көзі) | Grounding plug/socket |
| Қосу әдісі IN (қорғаныс тізбегі, қуат көзі) | Grounding plug |
| Қосу әдісі OUT (қорғаныс тізбегі, қуат көзі) | Grounding socket |
| UL 94 (қоршаған орта жағдайлары) бойынша тұтанғыштық рейтингі | V-0 |
| (Байланыс, эквипотенциалды байланыс, ақпараттық технологиялар) | D1 |
| Номиналды ток (Қосылым (қорғаныс тізбегі, қуат көзі)) | 1.5 A (25 °C) |
| Қосу әдісі (қорғаныс тізбегі, ақпараттық технологиялар) | RJ45 |
| Қосылу әдісі IN (қорғаныс тізбегі, ақпараттық технологиялар) | RJ45 socket |
| OUT қосылу әдісі (қорғаныс тізбегі, ақпараттық технологиялар) | RJ45 socket |
| Саңылаулар мен саңылаулар арақашықтықтарына арналған стандарттар (қоршаған орта жағдайлары) | EN 60664-1 |
| Сыйымдылық (желілік) (Қосылым (қорғаныс тізбегі, қуат көзі)) | typ. 6 nF |
| Қалдық тогы IPE (Қосылым (қорғаныс тізбегі, қуат көзі)) | ≤ 4 µA |
| Сыйымдылық (желілік-жерлеу) (Қосылым (қорғаныс тізбегі, қуат көзі)) | typ. 5 pF |
| Разрядчиктің номиналды кернеуі UC (Қосылым (қорғаныс тізбегі, қуат көзі)) | 6 V DC |
| Оқшаулау кедергісі Riso (Қосылым (қорғаныс тізбегі, қуат көзі)) | ≥ 20 kΩ |
| Жауап беру уақыты tA(line-line) (Қосылым (қорғаныс тізбегі, қуат көзі)) | ≤ 1 ns |
| Импульсті қалпына келтіру уақыты (желілік) (Қосылым (қорғаныс тізбегі, қуат көзі)) | ≤ 1 ms |
| Жауап беру уақыты tA(line-earth) (Қосылым (қорғаныс тізбегі, қуат көзі)) | ≤ 100 ns |
| Импульстік беріктік (желілік) (Қосылым (қорғаныс тізбегі, қуат көзі)) | C2 - 1 kV / 500 A |
| Импульстік беріктік (желілік-жерлеу) (Қосылым (қорғаныс тізбегі, қуат көзі)) | C2 - 4 kV/2 kA |
| Кіріс (желілік) (Қосылым (қорғаныс тізбегі, қуат көзі)) кезіндегі қалдық кернеу | ≤ 20 V |
| Кіріс (жерге қосу) кезіндегі қалдық кернеу (қосылу (қорғаныс тізбегі, қуат көзі)) | ≤ 50 V |
| IEC тестінің жіктелуі (Қосылу, эквипотенциалды байланыс, ақпараттық технологиялар) | C1 |
| Жұмыс істейтін тиімді ток ICat UC (Қосылым (қорғаныс тізбегі, қуат көзі)) | 500 µA |
| Кернеуден қорғау деңгейі Жоғары(желілік) (Қосылым (қорғаныс тізбегі, қуат көзі)) | ≤ 65 V (C1 - 1 kV/500 A) |
| Кернеуден қорғау деңгейі Жоғары (желілік-жерлеу) (Қосылым (қорғаныс тізбегі, қуат көзі)) | ≤ 900 V (C2 - 4 kV / 2 kA) |
| Айнымалы токтың өткізу қабілеті (желілік) (Қосылым (қорғаныс тізбегі, қуат көзі)) | 1 A - 1 s |
| 1 кВ/мкс кезіндегі шығыс кернеуінің шектелуі (сым-сым) (Қосылым (қорғаныс тізбегі, қуат көзі)) | ≤ 10 V |
| Айнымалы токтың өткізу қабілеті (желілік-жерлеу) (Қосылым (қорғаныс тізбегі, қуат көзі)) | 10 A - 1 s |
| Номиналды разряд тогы In(8/20) мкс (желілік) (Қосылым (қорғаныс тізбегі, қуат көзі)) | 650 A |
| 1 кВ/мкс кезіндегі шығыс кернеуінің шектелуі (сым-жер) (Қосылым (қорғаныс тізбегі, қуат көзі)) | ≤ 900 V |
| 100 Ом жүйесіндегі fg (3 дБ) кесу жиілігі, сим. (Қосылым (қорғаныс тізбегі, қуат көзі)) | typ. 300 kHz |
| Номиналды разряд тогы In(8/20) мкс (жерге қосу желісі) (Қосылым (қорғаныс тізбегі, қуат көзі)) | 2.5 kA |
