MKKDSG 3/ 2 BD:22-21

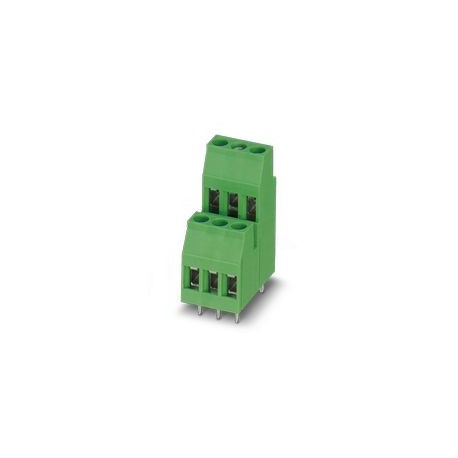

MKKDSG 3/ 2 BD:22-21 1537250 PHOENIX CONTACT PCB terminal, rated current: 17.5 A, rated voltage (III/2): 400..
$0.00USD
3610 қолжетімді
Негізгі сипаттамалар
:0.2 mm² / flexible / > 10 N
Қадам:5 mm
Нәтиже:Approved Test
Амплитуда:0.35 mm (10 Hz ... 60.1 Hz)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Қадам | 5 mm |
| Нәтиже | Approved Test |
| Амплитуда | 0.35 mm (10 Hz ... 60.1 Hz) |
| Ені [ені] | 10 mm |
| жиілік | 10 - 150 - 10 Hz |
| Биіктігі [сағ] | 36.4 mm |
| Ұзындығы [л] | 22.3 mm |
| Түйреуіш дизайны | Linear Pin Arrangement |
| Бақылау | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Қабық ұзындығы | 7 mm |
| Сыпыру жылдамдығы | 1 octave/min |
| Температура | 850 °C |
| Құрылыс | Card terminal, alignable |
| Өнім желісі | COMBICON Terminals M |
| Өнім түрі | Printed Circuit Board Terminal |
| Тесік диаметрі | 1.3 mm |
| Жолдар саны | 2 |
| Жалпы биіктігі | 31.4 mm |
| Өнім тобы | MKKDSG 3 |
| Түсі (корпус) | Green (6021) |
| Қосылым түрі | Screw connection with traction capsule |
| Атаулы бөлім | 2.5 mm² |
| Полюстер саны | 2 |
| Байланыс материалы | Cu Alloy |
| Өлшем схемасы | |
| Өнімділік уақыты | 5 s |
| Орнату түрі | Wave soldering |
| Ғибадатхананың өлшемдері | 0.9 x 0.9 mm |
| Қатайту моменті | 0.5 Nm ... 0.6 Nm |
| Қаптама түрі | Boxed Packaging |
| Номиналды ток IN | 17.5 A |
| Номиналды кернеу БҰ | 400 V |
| Сынақ сипаттамасы | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Ластану дәрежесі | 3 |
| Оқшаулағыш материал | PA |
| Дәнекерлеу түйреуішінің ұзындығы [P] | 5 mm |
| AWG өткізгіш бөлімі | 24 ... 12 |
| Номиналды кернеу (II/2) | 630 V |
| Өлшемдеу кернеуі (III/3) | 250 V |
| Әр оське сынақ ұзақтығы | 2.5 h |
| Жетек пішіні: бұрандалы басы | Longitudinal groove (L) |
| Қатты өткізгіш бөлімі | 0.2 mm² ... 4 mm² |
| Беттік сипаттамалары | Galvanically tinned |
| Қыздыру сынағының талабы | Temperature rise ≤ 45 K |
| Оқшаулағыш материалдар тобы | I |
| IEC 60112 стандартына сәйкес CTI | 600 |
| Икемді өткізгіш бөлімі | 0.2 mm² ... 2.5 mm² |
| Өлшем кернеуі (III/2) | 400 V |
| Қоршаған орта температурасы (қызмет көрсету) | -40 °C ... 100 °C (Based on current/derating load capacity curve) |
| Қоршаған орта температурасы (орнату) | -5 °C ... 100 °C |
| Номиналды өтпелі кернеу (II/2) | 4 kV |
| Өлшемді оқшаулау кернеуі (II/2) | 630 V |
| Номиналды өтпелі кернеу (III/2) | 4 kV |
| Номиналды өтпелі кернеу (III/3) | 4 kV |
| Өлшемді оқшаулау кернеуі (III/2) | 400 V |
| Өлшемді оқшаулау кернеуі (III/3) | 250 V |
| Ең аз ағып кету сызығының мәні (II/2) | 3.2 mm |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) | Tin (4 - 8 μm Sn) |
| Ең аз ағып кету сызығының мәні (III/2) | 3 mm |
| Ең аз ағып кету сызығының мәні (III/3) | 3.2 mm |
| Бір потенциалға шаққандағы дәнекерлеу түйреуіштерінің саны | 1 |
| Оқшаулауға төзімділік іргелес тіректері | 109Ω |
| Өтпелі кернеуді өлшеу (II/2) | 4 kV |
| UL 94 стандартына сәйкес тұтанғыштық класы | V0 |
| Өтпелі кернеуді өлшеу (III/2) | 4 kV |
| Өтпелі кернеуді өлшеу (III/3) | 4 kV |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Қосылым бөліміне қатысты ескерту | With the 4 mm² (rigid) conductor attached. |
| Көлденең қимасы бірдей, қатты 2 өткізгіш | 0.2 mm² ... 1.5 mm² |
| Соңғы нүктенің металл беті (үстіңгі қабат) | Tin (4 - 8 μm Sn) |
| Ауаның салыстырмалы ылғалдылығы (сақтау/тасымалдау) | 30 % ... 70 % |
| Көлденең қимасы бірдей, икемді 2 өткізгіш | 0.2 mm² ... 1.5 mm² |
| EN 60695-10-2 стандартына сәйкес шардың қаттылығын тексеру температурасы | 125 °C |
| Ағып кету токтарына төзімділік (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Пластик жеңі бар, ұшының қақпағы бар икемді өткізгіш бөлімі | 0.25 mm² ... 2.5 mm² |
| Пластик жеңсіз, ұшының қақпағы бар икемді өткізгіш бөлімі | 0.25 mm² ... 1.5 mm² |
| Ауа оқшаулау қашықтығының минималды мәні - Біртекті емес өріс (II/2) | 3 mm |
| Ауа оқшаулау қашықтығының минималды мәні - Біртекті емес өріс (III/2) | 3 mm |
| ауа оқшаулау қашықтығының минималды мәні - біртекті емес өріс (III/3) | 3 mm |
| Өткізгіш қимасы/Өткізгіш түрі/Созылу күші Номиналды мәні/Нақты мәні | 0.2 mm² / rigid / > 10 N |
| EN 60695-2-12 стандартына сәйкес GWFI қыздыру жіпшелерінің тұтанғыштық саны | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT қыздыру талшықтарының тұтану температурасы | 775 |
| Көлденең қимасы бірдей, ұшының қақпағы бар икемді, пластикалық жеңсіз 2 өткізгіш | 0.25 mm² ... 0.75 mm² |
| Көлденең қимасы бірдей, пластикалық жеңі бар TWIN аяқ қақпағы бар икемді 2 өткізгіш | 0.5 mm² ... 0.5 mm² |
