MKDSN 1,5/ 6-5,08 BD:8-13

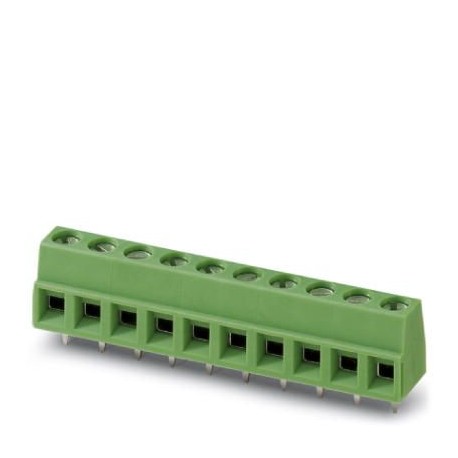

MKDSN 1,5/ 6-5,08 BD:8-13 1703691 PHOENIX CONTACT PCB terminal block
$0.00USD
3640 қолжетімді
Негізгі сипаттамалар
GTIN:4046356661447
Тапсырыс кілті:1703691
Қаптау блогы:1
Арнайы тариф нөмірі:85369010
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356661447 |
| Тапсырыс кілті | 1703691 |
| Қаптау блогы | 1 |
| Арнайы тариф нөмірі | 85369010 |
| (Қоршаған орта жағдайлары) | Test passed |
| Құрғақ жылу (діріл сынағы) | 168 h/100°C |
| Ескерту (Қосылу сыйымдылығы) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Кернеу (Электрлік сынақтар) | 250 V |
| Ылғалды жылу (діріл сынағы) | 48 h/30 °C/92 % |
| Ұсыныс (негізгі коммерциялық деректер) | 5.08 mm |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Ескерту (Қаптама туралы ақпарат) | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| Сынақ нәтижесі (Діріл сынағы) | Test passed |
| Номиналды ток (тарту сынағы) | 13.5 A |
| Айналдыру моменті (электрлік параметрлер) | 0.5 Nm ... 0.6 Nm |
| Питч (Материалдық деректер - корпус) | 5.08 mm |
| Номиналды ток (элементтің қасиеттері) | 13.5 A |
| Pin орналасуы (негізгі коммерциялық деректер) | Linear pinning |
| Техникалық сипаттама (Электрлік сынақтар) | IEC 60664-1:1992-10 + A1:2000-02 + A2:2002-05 |
| Тақырып (Материалдық деректер - корпус) | Schematic representation – for additional information, see product range drawing in the Download Center |
| Бұрандалы бұранда (негізгі коммерциялық деректер) | M3 |
| Орнату түрі (негізгі коммерциялық деректер) | Wave soldering |
| Сынақ сипаттамасы (Діріл сынағы) | IEC 60998-1:2002-12 |
| (Тоқтату және қосылу әдісі) | 1.5 mm² / flexible / > 40 N |
| Қосылым сынағы (қоршаған орта жағдайлары) | IEC 60998-2-2:2002-12 |
| Ескертпе түрі (Қаптама туралы ақпарат) | Note on application |
| a өлшемі (Материалдық деректер - корпус) | 25.4 mm |
| Ені [ w ] (Материалдық деректер - корпус) | 30.48 mm |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Байланыс материалы (қосылу сыйымдылығы) | Cu alloy |
| Биіктігі [ сағ ] (Материалдық деректер - корпус) | 13.5 mm |
| Ұзындығы [l] (Материалдық деректер - корпус) | 8.1 mm |
| Деңгейлер саны (негізгі коммерциялық деректер) | 1 |
| REAch SVHC (Стандарттар мен ережелер) | Lead 7439-92-1 |
| Қосылу әдісі (негізгі коммерциялық деректер) | Screw connection with tension sleeve |
| Мақалалар ауқымы (негізгі коммерциялық деректер) | MKDSN 1,5 |
| Түйреуіш өлшемдері (Материалдық деректер - корпус) | 0.5 x 1 mm |
| Дәнекерлеу түйреуіші [P] (Материалдық деректер - корпус) | 3.5 mm |
| Жіпті кесу ұзындығы (электрлік параметрлер) | 6 mm |
| Лауазым саны (негізгі коммерциялық деректер) | 6 |
| Тесік диаметрі (өнімнің өлшемдері) | 1.3 mm |
| Әлеуеттер саны (негізгі коммерциялық деректер) | 6 |
| Жетек пішінді бұранда басы (негізгі коммерциялық деректер) | Slotted (L) |
| Қосылымдар саны (негізгі коммерциялық деректер) | 6 |
| Номиналды кернеу (III/2) (тарту сынағы) | 4 kV |
| Оқшаулағыш материалдар тобы (Электрлік сынақтар) | I |
| Өлшемдік сызба (Материалдық деректер - корпус) | |
| Оқшаулағыш материал (Материалдық деректер - байланыс) | PA |
| Номиналды кернеу (II/2) (Электрлік сынақтар) | 4 kV |
| Номиналды кернеу (III/2) (Заттың қасиеттері) | 4 kV |
| Беттік сипаттамалары (Қосылу сыйымдылығы) | Tin-plated |
| Қаптама түрі (ПХБ дизайнына арналған өлшемдер) | packed in cardboard |
| Қаптамадағы дана саны (ПХБ дизайнына арналған өлшемдер) | 50 |
| Номиналды кернеу (III/2) (Электрлік сынақтар) | 4 kV |
| Номиналды кернеу (III/3) (Электрлік сынақтар) | 4 kV |
| Мақаланың қысқаша сипаттамасы (негізгі коммерциялық деректер) | PCB terminal block |
| Құрғақ жылу (ауа саңылаулары және ағып кету қашықтығы) | 168 h/100°C |
| Номиналды оқшаулау кернеуі (III/2) (тарту сынағы) | 400 V |
| Тарту сынағы (тоқтату және қосу әдісі) | IEC 60998-2-1:2002-12 |
| Ылғалды жылу (ауа саңылаулары және ағып кету қашықтығы) | 48 h/30 °C/92 % |
| Номиналды оқшаулау кернеуі (II/2) (Электрлік сынақтар) | 630 V |
| Номиналды оқшаулау кернеуі (III/2) (Заттың қасиеттері) | 400 V |
| Оқшаулағыш материалдар тобы (Материалдық деректер - байланыс) | I |
| Номиналды оқшаулау кернеуі (III/2) (Электрлік сынақтар) | 400 V |
| Номиналды оқшаулау кернеуі (III/3) (Электрлік сынақтар) | 250 V |
| Сынақ нәтижесі (ауа саңылаулары және саңылаулар арақашықтығы) | Test passed |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | 600 |
| Өткізгіштің көлденең қимасы (Электр параметрлері) | 0.14 mm² ... 1.5 mm² |
| Биіктігі (дәнекерлеу түйреуішінсіз) (Материалдық деректер - корпус) | 10 mm |
| Номинациялық орауыштар (ПХБ дизайнына арналған өлшемдер) | Pcs. |
| Өткізгіштің көлденең қимасы икемді (Электр параметрлері) | 0.14 mm² ... 1.5 mm² |
| Цилиндрлік өлшеуіш ось / диаметр (Электрлік параметрлер) | 2.4 mm x 1.5 mm / 1.9 mm |
| Сынақ сипаттамалары (ауа саңылаулары және ағып кету қашықтығы) | IEC 60998-1:2002-12 |
| (Қартаюға, ылғалдылыққа және қатты заттардың енуіне төзімділік) | CSA |
| Өткізгіштің көлденең қимасы AWG / kcmil (Электр параметрлері) | 26 ... 16 |
| Қоршаған орта температурасы (жинақтау) (Жалпы өнім туралы ақпарат) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) (Жалпы өнім туралы ақпарат) | -40 °C |
| Өткізгіштің зақымдалуын және босаңсуын тексеру (қоршаған орта жағдайлары) | IEC 60998-2-1:2002-12 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) (қосылу сыйымдылығы) | Tin (3 - 5 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (3 - 5 µm Sn) |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Материалдық деректер - байланыс) | V0 |
| Металл бетінің дәнекерлеу аймағы (ортаңғы қабат) (Қосылу сыйымдылығы) | Nickel (1.3 - 3 µm Ni) |
| Металл бетінің терминалдық нүктесі (ортаңғы қабат) (Қосылу сыйымдылығы) | Nickel (1.3 - 3 µm Ni) |
| Көлденең қимасы бірдей, қатты денелі 2 өткізгіш (Электр параметрлері) | 0.14 mm² ... 0.75 mm² |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Жалпы өнім туралы ақпарат) | -40 °C ... 70 °C |
| Көлденең қимасы бірдей, икемді 2 өткізгіш (Электр параметрлері) | 0.14 mm² ... 0.75 mm² |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі (Материалдық деректер - байланыс) | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы (Материалдық деректер - байланыс) | 775 |
| Стандартқа сәйкес қосылу (қартаюға, ылғалдылыққа және қатты заттардың енуіне төзімділік) | EN-VDE |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура (Материалдық деректер - байланыс) | 125 °C |
| Өткізгіштің көлденең қимасы / өткізгіш түрі / созылу күші (тоқтату және қосу әдісі) | 0.14 mm² / solid / > 10 N |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар (Электрлік параметрлер) | 0.25 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен (электрлік параметрлер) | 0.25 mm² ... 1 mm² |
| Көлденең қимасы бірдей, көпіршікті, пластикалық жеңсіз феррулалары бар 2 өткізгіш (электрлік параметрлері) | 0.25 mm² ... 0.5 mm² |
| Көлденең қимасы бірдей, көп қабатты, пластикалық жеңі бар ЕКІ феррулалары бар 2 өткізгіш (электрлік параметрлері) | 0.5 mm² ... 0.75 mm² |
| Қартаюға, ылғалдылық жағдайларына, қатты заттардың кіруіне және судың зиянды енуіне төзімділік (ауа саңылаулары және ағып кету қашықтығы) | Test passed IEC 60998-1:2002-12 168 h/100°C 48 h/30 °C/92 % |
Өнім сипаттамасы
Terminal block for printed circuit board, nominal current: 13.5 A, dimensioning voltage (III/2): 400 V, nominal section: 1.5 mm², Number of potentials: 6, Number of rows: 1, Number of poles per row: 6
