Қоймада Танымал өнім
MKDS 5 HV/ 3-9,52 GY

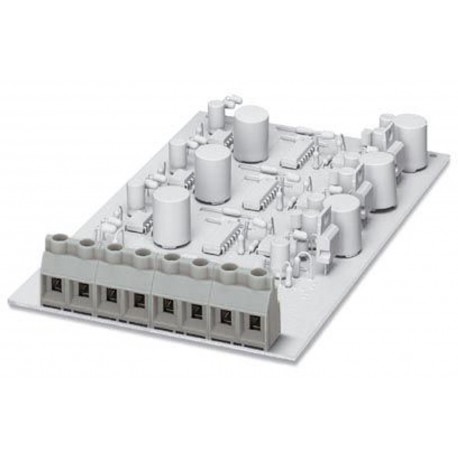

MKDS 5 HV/ 3-9,52 GY 1992900 PHOENIX CONTACT PCB terminal block
$0.00USD
3909 қолжетімді
Негізгі сипаттамалар
GTIN:4017918982225
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:1992900
Қаптау блогы:50 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918982225 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 1992900 |
| Қаптау блогы | 50 pc |
| Шыққан елі | PL (Poland) |
| Арнайы тариф нөмірі | 85369010 |
| Ең аз тапсырыс саны | 50 pc |
| Кернеу (Электрлік сынақтар) | 1000 V |
| Ұсыныс (негізгі коммерциялық деректер) | 9.52 mm |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Айналдыру моменті (электрлік параметрлер) | 0.5 Nm ... 0.6 Nm |
| Питч (Материалдық деректер - корпус) | 9.52 mm |
| Номиналды ток (элементтің қасиеттері) | 32 A |
| Pin орналасуы (негізгі коммерциялық деректер) | Linear back pinning |
| Тақырып (Материалдық деректер - корпус) | The figure shows a 3-position version |
| Бұрандалы бұранда (негізгі коммерциялық деректер) | M3 |
| Орнату түрі (негізгі коммерциялық деректер) | Wave soldering |
| Ескертпе түрі (Қаптама туралы ақпарат) | Note on application |
| Бір дана салмағы (қаптаманы қоспағанда) | 9.840 g |
| a өлшемі (Материалдық деректер - корпус) | 19.04 mm |
| Ені [ w ] (Материалдық деректер - корпус) | 28.56 mm |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Байланыс материалы (қосылу сыйымдылығы) | Cu alloy |
| Биіктігі [ сағ ] (Материалдық деректер - корпус) | 26.7 mm |
| Ұзындығы [l] (Материалдық деректер - корпус) | 16 mm |
| Деңгейлер саны (негізгі коммерциялық деректер) | 1 |
| REAch SVHC (Стандарттар мен ережелер) | Lead 7439-92-1 |
| Қосылу әдісі (негізгі коммерциялық деректер) | Screw connection with tension sleeve |
| Мақалалар ауқымы (негізгі коммерциялық деректер) | MKDS 5 HV |
| (Ауа саңылаулары және ағып кету қашықтығы) | CUL |
| Түйреуіш өлшемдері (Материалдық деректер - корпус) | 0.9 x 0.9 mm |
| Дәнекерлеу түйреуіші [P] (Материалдық деректер - корпус) | 5.2 mm |
| Жіпті кесу ұзындығы (электрлік параметрлер) | 8 mm |
| Лауазым саны (негізгі коммерциялық деректер) | 3 |
| Тесік диаметрі (өнімнің өлшемдері) | 1.3 mm |
| Номиналды ток (Жалпы өнім туралы ақпарат) | 32 A |
| Оқшаулағыш материалдар тобы (Электрлік сынақтар) | I |
| Өлшемдік сызба (Материалдық деректер - корпус) | |
| Оқшаулағыш материал (Материалдық деректер - байланыс) | PA |
| Номиналды кернеу (II/2) (Электрлік сынақтар) | 6 kV |
| Номиналды кернеу (III/2) (Заттың қасиеттері) | 8 kV |
| Беттік сипаттамалары (Қосылу сыйымдылығы) | Tin-plated |
| Қаптама түрі (ПХБ дизайнына арналған өлшемдер) | packed in cardboard |
| Қаптамадағы дана саны (ПХБ дизайнына арналған өлшемдер) | 50 |
| Номиналды кернеу (III/2) (Электрлік сынақтар) | 8 kV |
| Номиналды кернеу (III/3) (Электрлік сынақтар) | 8 kV |
| Мақаланың қысқаша сипаттамасы (негізгі коммерциялық деректер) | PCB terminal block |
| Номиналды оқшаулау кернеуі (II/2) (Электрлік сынақтар) | 1000 V |
| Номиналды оқшаулау кернеуі (III/2) (Заттың қасиеттері) | 1000 V |
| Оқшаулағыш материалдар тобы (Материалдық деректер - байланыс) | I |
| Номиналды оқшаулау кернеуі (III/2) (Электрлік сынақтар) | 1000 V |
| Номиналды оқшаулау кернеуі (III/3) (Электрлік сынақтар) | 800 V |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | 600 |
| Өткізгіштің көлденең қимасы (Электр параметрлері) | 0.2 mm² ... 6 mm² |
| Биіктігі (дәнекерлеу түйреуішінсіз) (Материалдық деректер - корпус) | 21.5 mm |
| Номинациялық орауыштар (ПХБ дизайнына арналған өлшемдер) | Pcs. |
| Өткізгіштің көлденең қимасы икемді (Электр параметрлері) | 0.2 mm² ... 4 mm² |
| Номиналды кернеу (III/2) (Жалпы өнім туралы ақпарат) | 8 kV |
| Өткізгіштің көлденең қимасы AWG / kcmil (Электр параметрлері) | 24 ... 10 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) (қосылу сыйымдылығы) | Tin (4 - 8 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (4 - 8 µm Sn) |
| Номиналды оқшаулау кернеуі (III/2) (Жалпы өнім туралы ақпарат) | 1000 V |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Материалдық деректер - байланыс) | V0 |
| Көлденең қимасы бірдей, қатты денелі 2 өткізгіш (Электр параметрлері) | 0.2 mm² ... 1.5 mm² |
| Көлденең қимасы бірдей, икемді 2 өткізгіш (Электр параметрлері) | 0.2 mm² ... 1.5 mm² |
| Стандартқа сәйкес қосылу (ауа саңылаулары және саңылау арақашықтықтары) | EN-VDE |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (ауа саңылаулары және ағып кету қашықтығы) | V0 |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі (Материалдық деректер - байланыс) | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы (Материалдық деректер - байланыс) | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура (Материалдық деректер - байланыс) | 125 °C |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар (Электрлік параметрлер) | 0.25 mm² ... 4 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен (электрлік параметрлер) | 0.25 mm² ... 4 mm² |
| Көлденең қимасы бірдей, көпіршікті, пластикалық жеңсіз феррулалары бар 2 өткізгіш (электрлік параметрлері) | 0.25 mm² ... 0.75 mm² |
| Көлденең қимасы бірдей, көп қабатты, пластикалық жеңі бар ЕКІ феррулалары бар 2 өткізгіш (электрлік параметрлері) | 0.5 mm² ... 2.5 mm² |
Өнім сипаттамасы
Terminal block for printed circuit board, nominal current: 32 A, nominal voltage (III/2): 1000 V, nominal section: 4 mm², number of potentials: 3, number of rows: 1, number of poles per row: 3, articl
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
