MKDS 2,5/12-5,08 BD:311-612

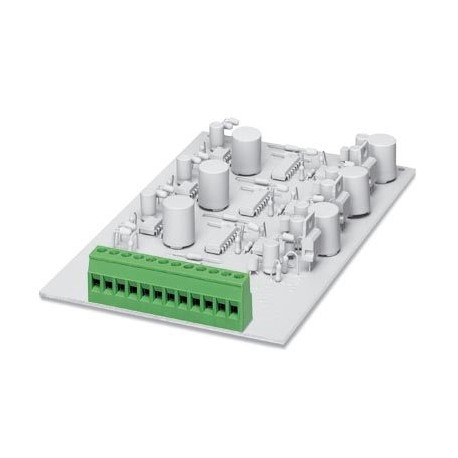

MKDS 2,5/12-5,08 BD:311-612 1792067 PHOENIX CONTACT PCB terminal block
$0.00USD
4195 қолжетімді
Негізгі сипаттамалар
GTIN:4046356622585
Тапсырыс кілті:1792067
Қаптау блогы:1
Арнайы тариф нөмірі:85369010
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356622585 |
| Тапсырыс кілті | 1792067 |
| Қаптау блогы | 1 |
| Арнайы тариф нөмірі | 85369010 |
| Ескерту (Қосылу сыйымдылығы) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Ұсыныс (негізгі коммерциялық деректер) | 5.08 mm |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Ескерту (Қаптама туралы ақпарат) | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| Айналдыру моменті (электрлік параметрлер) | 0.5 Nm ... 0.6 Nm |
| Питч (Материалдық деректер - корпус) | 5.08 mm |
| Номиналды ток (элементтің қасиеттері) | 24 A |
| Pin орналасуы (негізгі коммерциялық деректер) | Linear pinning |
| Тақырып (Материалдық деректер - корпус) | Schematic representation – for additional information, see product range drawing in the Download Center |
| Бұрандалы бұранда (негізгі коммерциялық деректер) | M3 |
| Орнату түрі (негізгі коммерциялық деректер) | Wave soldering |
| Ескертпе түрі (Қаптама туралы ақпарат) | Note on application |
| a өлшемі (Материалдық деректер - корпус) | 55.88 mm |
| Ені [ w ] (Материалдық деректер - корпус) | 62.14 mm |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Байланыс материалы (қосылу сыйымдылығы) | Cu alloy |
| Биіктігі [ сағ ] (Материалдық деректер - корпус) | 21.7 mm |
| Ұзындығы [l] (Материалдық деректер - корпус) | 11.62 mm |
| Деңгейлер саны (негізгі коммерциялық деректер) | 1 |
| Қосылу әдісі (негізгі коммерциялық деректер) | Screw connection with tension sleeve |
| Мақалалар ауқымы (негізгі коммерциялық деректер) | MKDS 2,5 |
| Түйреуіш өлшемдері (Материалдық деректер - корпус) | 1.1 x 0.8 mm |
| Дәнекерлеу түйреуіші [P] (Материалдық деректер - корпус) | 3.7 mm |
| Жіпті кесу ұзындығы (электрлік параметрлер) | 8 mm |
| Лауазым саны (негізгі коммерциялық деректер) | 12 |
| Тесік диаметрі (өнімнің өлшемдері) | 1.4 mm |
| Әлеуеттер саны (негізгі коммерциялық деректер) | 12 |
| Жетек пішінді бұранда басы (негізгі коммерциялық деректер) | Slotted (L) |
| Қосылымдар саны (негізгі коммерциялық деректер) | 12 |
| Номиналды ток (Жалпы өнім туралы ақпарат) | 24 A |
| Оқшаулағыш материалдар тобы (Электрлік сынақтар) | I |
| Өлшемдік сызба (Материалдық деректер - корпус) | |
| Оқшаулағыш материал (Материалдық деректер - байланыс) | PA |
| Номиналды кернеу (II/2) (Электрлік сынақтар) | 4 kV |
| Номиналды кернеу (III/2) (Заттың қасиеттері) | 4 kV |
| Қаптама түрі (ПХБ дизайнына арналған өлшемдер) | packed in cardboard |
| Қаптамадағы дана саны (ПХБ дизайнына арналған өлшемдер) | 50 |
| Номиналды кернеу (III/2) (Электрлік сынақтар) | 4 kV |
| Номиналды кернеу (III/3) (Электрлік сынақтар) | 4 kV |
| Мақаланың қысқаша сипаттамасы (негізгі коммерциялық деректер) | PCB terminal block |
| Номиналды оқшаулау кернеуі (II/2) (Электрлік сынақтар) | 630 V |
| Номиналды оқшаулау кернеуі (III/2) (Заттың қасиеттері) | 400 V |
| Оқшаулағыш материалдар тобы (Материалдық деректер - байланыс) | I |
| Номиналды оқшаулау кернеуі (III/2) (Электрлік сынақтар) | 400 V |
| Номиналды оқшаулау кернеуі (III/3) (Электрлік сынақтар) | 250 V |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | 600 |
| Өткізгіштің көлденең қимасы (Электр параметрлері) | 0.14 mm² ... 2.5 mm² |
| Биіктігі (дәнекерлеу түйреуішінсіз) (Материалдық деректер - корпус) | 18 mm |
| Номинациялық орауыштар (ПХБ дизайнына арналған өлшемдер) | Pcs. |
| Өткізгіштің көлденең қимасы икемді (Электр параметрлері) | 0.14 mm² ... 2.5 mm² |
| Номиналды кернеу (III/2) (Жалпы өнім туралы ақпарат) | 4 kV |
| Өткізгіштің көлденең қимасы AWG / kcmil (Электр параметрлері) | 26 ... 14 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) (қосылу сыйымдылығы) | Tin (5 - 7 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (5 - 7 µm Sn) |
| Номиналды оқшаулау кернеуі (III/2) (Жалпы өнім туралы ақпарат) | 400 V |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Материалдық деректер - байланыс) | V0 |
| Көлденең қимасы бірдей, қатты денелі 2 өткізгіш (Электр параметрлері) | 0.14 mm² ... 0.75 mm² |
| Көлденең қимасы бірдей, икемді 2 өткізгіш (Электр параметрлері) | 0.14 mm² ... 0.75 mm² |
| Стандартқа сәйкес қосылу (ауа саңылаулары және саңылау арақашықтықтары) | EN-VDE |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі (Материалдық деректер - байланыс) | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы (Материалдық деректер - байланыс) | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура (Материалдық деректер - байланыс) | 125 °C |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар (Электрлік параметрлер) | 0.25 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен (электрлік параметрлер) | 0.25 mm² ... 2.5 mm² |
| Көлденең қимасы бірдей, көпіршікті, пластикалық жеңсіз феррулалары бар 2 өткізгіш (электрлік параметрлері) | 0.25 mm² ... 0.75 mm² |
| Көлденең қимасы бірдей, көп қабатты, пластикалық жеңі бар ЕКІ феррулалары бар 2 өткізгіш (электрлік параметрлері) | 0.5 mm² ... 1.5 mm² |
Өнім сипаттамасы
Terminal block for printed circuit board, nominal current: 24 A, nominal voltage (III/2): 400 V, nominal cross-section: 2.5 mm², number of potentials: 12, number of rows: 1, number of poles per row: 1
