MKDS 1,5/ 4-5,08 HTBK PIN26R32

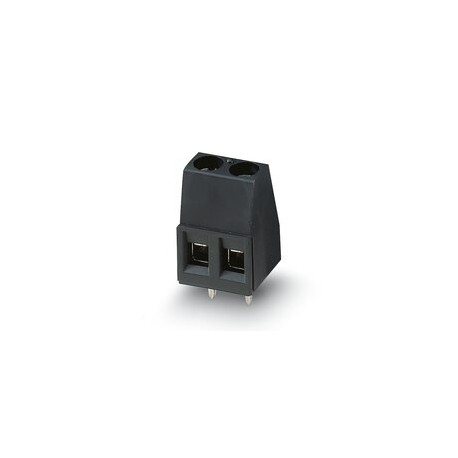

MKDS 1,5/ 4-5,08 HTBK PIN26R32 1933574 PHOENIX CONTACT PCB terminal block
$0.00USD
4204 қолжетімді
Негізгі сипаттамалар
:0.14 mm² / flexible / > 10 N
Ескерту:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Түрі:PC terminal block can be aligned
Ұсыныс:5.08 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 0.14 mm² / flexible / > 10 N | |
| Ескерту | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Түрі | PC terminal block can be aligned |
| Ұсыныс | 5.08 mm |
| Нәтиже | Test passed |
| Түс () | () |
| Амплитуда | 0.35 mm (10 Hz ... 60.1 Hz) |
| Жиілік | 10 - 150 - 10 Hz |
| Ені [ені] | 20 mm |
| Биіктігі [сағ] | 13.8 mm |
| Ұзындығы [л] | 9.8 mm |
| Бекіту орналасуы | Linear pinning |
| Сыпыру жылдамдығы | 1 octave/min |
| Температура | 850 °C |
| Өнім желісі | COMBICON Terminals S |
| Өнім түрі | Printed circuit board terminal |
| Тесік диаметрі | 1.3 mm |
| Орнату түрі | THR soldering |
| Техникалық сипаттама | IEC 60998-2-1:1990-04 |
| Жолдар саны | 1 |
| Түйреуіш өлшемдері | 0.9 x 0.9 mm |
| Өнім тобы | MKDS 1,5/..-HT |
| [W] таспа ені | 32 mm |
| Байланыс материалы | Cu alloy |
| Орнатылған биіктік | 17.2 mm |
| Кесу ұзындығы | 7 mm |
| Экспозиция уақыты | 5 s |
| Қосылу әдісі | Screw connection with tension sleeve |
| Қатайту моменті | 0.5 Nm ... 0.6 Nm |
| Қаптама түрі | 32 mm wide tape |
| [A] катушка диаметрі | 330 mm |
| Номиналды ток IN | 17.5 A |
| Номиналды кернеу БҰ | 320 V |
| Ластану дәрежесі | 3 |
| Өлшемдік сурет | |
| Оқшаулағыш материал | PA |
| Өтінім бойынша ескертпе | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| Лауазым саны | 4 |
| Сыртқы қаптама түрі | Dry bag |
| Номиналды кернеу (II/2) | 4 kV |
| Жетек пішінді бұранда басы | Slotted (L) |
| Номиналды көлденең қима | 1.5 mm² |
| Номиналды кернеу (III/2) | 4 kV |
| Номиналды кернеу (III/3) | 200 V |
| Дәнекерлеу түйреуішінің ұзындығы [P] | 2.6 mm |
| Әр оське сынақ ұзақтығы | 2.5 h |
| Беттік сипаттамалары | hot-dip tin-plated |
| Оқшаулағыш материалдар тобы | IIIa |
| Потенциалға сәйкес дәнекерлеу түйреуіштері | 1 |
| IEC 60112 стандартына сәйкес CTI | 250 - 399 |
| AWG өткізгішінің көлденең қимасы | 26 ... 14 |
| Номиналды асқын кернеу (III/3) | 4 kV |
| [W2] катушканың жалпы өлшемі | 38.4 mm |
| Өткізгіштің көлденең қимасы қатты | 0.14 mm² ... 2.5 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Номиналды оқшаулау кернеуі (II/2) | 320 V |
| Өткізгіштің көлденең қимасы икемді | 0.14 mm² ... 1.5 mm² |
| Қосылымның көлденең қимасы туралы ескертпе | With connected conductor 2.5 mm² (solid). |
| Номиналды оқшаулау кернеуі (III/2) | 320 V |
| Номиналды оқшаулау кернеуі (III/3) | 200 V |
| ең аз ағып кету қашықтығы (II/2) | 3.2 mm |
| Температураны көтеру сынағының талаптары | Increase in temperature ≤ 45 K |
| ең аз сырғымалы қашықтық (III/2) | 3.2 mm |
| ең аз сырғымалы қашықтық (III/3) | 3.2 mm |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Салыстырмалы бақылау индексі (IEC 60112) | CTI 250 - 399 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) | Tin (4 - 8 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) | Tin (4 - 8 µm Sn) |
| Көлденең қимасы бірдей, екі қатты өткізгіш | 0.14 mm² ... 1 mm² |
| Оқшаулау кедергісі, көршілес позициялар | 109Ω |
| Көлденең қимасы бірдей, икемді 2 өткізгіш | 0.14 mm² ... 0.75 mm² |
| минималды клиренс мәні - біртекті емес өріс (II/2) | 3 mm |
| минималды клиренс мәні - біртекті емес өріс (III/2) | 3 mm |
| минималды клиренс мәні - біртекті емес өріс (III/3) | 3 mm |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар | 0.25 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен | 0.25 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы/өткізгіш түрі/тарту күшінің орнатылған мәні/нақты мәні | 0.14 mm² / solid / > 10 N |
| Көлденең қимасы бірдей, икемді, пластикалық жеңсіз ферруласы бар 2 өткізгіш | 0.25 mm² ... 0.5 mm² |
| Көлденең қимасы бірдей, икемді, пластикалық жеңі бар TWIN феррулы бар 2 өткізгіш | 0.5 mm² ... 1 mm² |
Өнім сипаттамасы
PCB terminal block, nominal current: 17.5 A, rated voltage (III/2): 320 V, nominal cross section: 1.5 mm2, number of rows: 1, number of positions per row: 4, product range: MKDS 1,5/..-HT, pitch: 5.08
