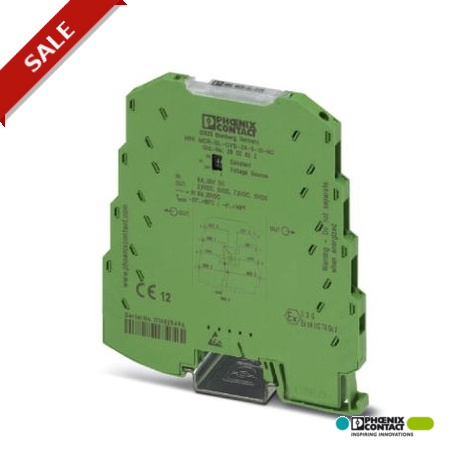

MINI MCR-SL-CVS-24-5-10-NC
MINI MCR-SL-CVS-24-5-10-NC 2902822 PHOENIX CONTACT Constant voltage source, input voltage 9.6 30 V DC, outpu..
$0.00USD
3676 қолжетімді
Негізгі сипаттамалар
:7.5 V DC
ATEX:Ex II 3 G Ex nA IIC T4 Gc X
Түс:green
Тереңдік:102.5 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 7.5 V DC | |
| ATEX | Ex II 3 G Ex nA IIC T4 Gc X |
| Түс | green |
| Тереңдік | 102.5 mm |
| Ені | 6.2 mm |
| Биіктігі | 93.1 mm |
| Сәйкестік | CE-compliant |
| Бұрандалы бұранда | M3 |
| Шу шығару | EN 61000-6-4 |
| Шуға төзімділік | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Шығыс тогы | ≤ 30 mA |
| Корпус материалы | PBT |
| Ластану дәрежесі | 2 |
| Кесу ұзындығы | 12 mm |
| UL, АҚШ / Канада | UL 508 Listed |
| Қосылу әдісі | Screw connection |
| Орнату орны | any |
| Қуат тұтыну | < 600 mW (at 24 V IN) |
| Максималды шығыс кернеуі | 10 V DC |
| Қорғау дәрежесі | IP20 |
| Электр оқшаулауы | Basic insulation according to EN 61010 |
| Асқын кернеу санаты | II |
| Қоректендіру кернеуінің диапазоны | 9.6 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| Кернеу кіріс сигналы | 9.6 V DC ... 30 V DC |
| Құрастыру нұсқаулары | The T connector can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715. |
| Қысқа тұйықталу тогы | approx. 32 mA |
| Номиналды қорек кернеуі | 24 V DC |
| Максималды ток тұтынуы | < 25 mA (10 V output with 30 mA load at 24 V DC IN) |
| Номиналды оқшаулау кернеуі | 50 V AC/DC |
| Диапазонды салыстыруды орнату | ± 300 mV |
| Конфигурацияланатын/бағдарламаланатын | Yes, preconfigured |
| Сынақ кернеуінің кіріс/шығысы | 1.5 kV (50 Hz, 1 min.) |
| Максималды тарату қателігі | ≤ 0.1 % (of final value) |
| Жіктеу сертификаты | DNV GL 14085-15HH |
| Электромагниттік үйлесімділік | Conformance with EMC Directive 2004/108/EC |
| Қоршаған орта температурасы (жұмыс) | -20 °C ... 65 °C |
| Максималды температура коэффициенті | < 0.01 %/K |
| Өткізгіштің көлденең қимасы AWG макс. | 12 |
| Өткізгіштің көлденең қимасы AWG мин. | 26 |
| Температура коэффициенті, типтік | < 0.002 %/K |
| Өткізгіштің көлденең қимасының максималды қаттылығы. | 2.5 mm² |
| Өткізгіштің көлденең қимасы, мин. | 0.2 mm² |
| Өткізгіштің көлденең қимасының икемді макс. | 2.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. | 0.2 mm² |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 85 °C |
Өнім сипаттамасы
Constant voltage source, input voltage 9.6-30V DC, output voltage 10V, 7.5V, 5V, 2.5V DC, with galvanic separation, configurable via DIP switch, screw connection technology, standard configuration
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
The 6.2 mm wide configurable MINI MCR-SL-CVS-24-10-5 constant voltage source is used to generate high precision constant voltages.
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
