Қоймада Танымал өнім
MINI MCR-EX-SD-20-25-LP-PT

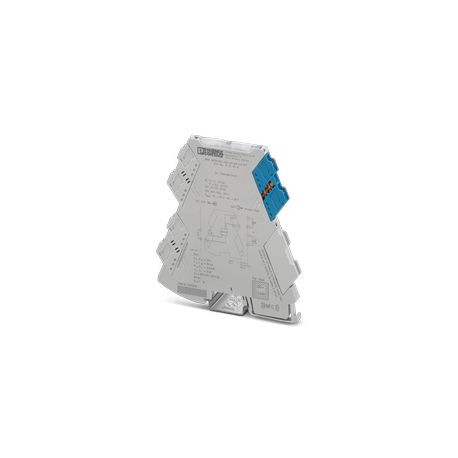

MINI MCR-EX-SD-20-25-LP-PT 1157868 PHOENIX CONTACT Ex i, Valve control block for intrinsically safe solenoid..
$0.00USD
4356 қолжетімді
Негізгі сипаттамалар
:0.14 mm² ... 2.5 mm² (without ferrule)
Тереңдік:119.2 mm
Ені:6.2 mm
Биіктігі:109.81 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 0.14 mm² ... 2.5 mm² (without ferrule) | |
| Тереңдік | 119.2 mm |
| Ені | 6.2 mm |
| Биіктігі | 109.81 mm |
| Оқшаулау | Double/reinforced insulation |
| Сертификат | CE-compliant |
| Биіктік диапазоны | > 2000 m ... 3000 m |
| Өнім түрі | Solenoid driver |
| Сынақ кернеуі | 2.5 kV AC (50 Hz, 60 s) |
| Жауап беру уақыты | < 50 ms |
| Анықтау | II (1) G [Ex ia Ga] IIC |
| Шу шығару | IEC/EN 61000-6-4 |
| Шуға төзімділік | IEC/EN 61000-6-2 |
| Шығыс кернеуі | ≥ 9.6 V DC (25 mA) |
| Өнім тобы | MINI Analog Pro |
| Шығыс резисторы | ≥ 413 Ω (Internal resistance Ri) |
| Жүктемесіз кернеу | > 20 V DC |
| Кірістер саны | 1 |
| Ластану дәрежесі | 2 (≤ 5000 m) |
| Кесу ұзындығы | 10 mm |
| Қосылу әдісі | Push-in connection |
| AWG көлденең қимасы | (converted acc. to IEC) |
| Шығыстар саны | 1 |
| Қуат тұтыну | < 1 W |
| Ағымдағы шектеу | > 25 mA |
| Ex i тізбектері (EPL) | Ga |
| Қысқа тұйықталудан қорғалған | yes |
| Қорғау дәрежесі | IP20 |
| Максималды шығыс қуаты Po | 354 mW |
| Асқын кернеу санаты | II (≤ 5000 m) |
| Қоректендіру кернеуінің диапазоны | loop-powered, no external supply necessary |
| Кернеу кіріс сигналы | 19.2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Орнату алдындағы (EPL) | Gc |
| Стандарттар/ережелер | IEC/EN 61010-1 |
| Максималды шығыс тогы Io | 59 mA |
| Максималды шығыс кернеуі Uo | 24 V |
| Номиналды оқшаулау кернеуі | 300 Vrms |
| AWG өткізгішінің көлденең қимасы | 24 ... 12 (flexible) |
| Максималды ішкі индуктивтілік Li | negligible |
| Максималды ішкі сыйымдылық Ci | 11 nF |
| Өткізгіштің көлденең қимасы қатты | 0.2 mm² ... 2.5 mm² (with ferrule) |
| Электромагниттік үйлесімділік | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 70 °C |
| Өткізгіштің көлденең қимасы икемді | 0.14 mm² ... 2.5 mm² |
| Рұқсат етілген ылғалдылық (жұмыс) | 5 % ... 95 % (non-condensing) |
| Қауіпсіздікке қатысты максималды кернеу Um | 253 V AC |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 85 °C |
| I (қарапайым тізбек): Макс. сыртқы индуктивтілік Lo/ Макс. сыртқы сыйымдылық Co | 90 mH / 5.23 µF |
| IIA (қарапайым тізбек): Макс. сыртқы индуктивтілік Lo/ Макс. сыртқы сыйымдылық Co | 70 mH / 3.33 µF |
| IIC (қарапайым тізбек): Макс. сыртқы индуктивтілік Lo/ Макс. сыртқы сыйымдылық Co | 10 mH / 114 nF |
| IIB/IIIC (қарапайым тізбек): Макс. сыртқы индуктивтілік Lo/ Макс. сыртқы сыйымдылық Co | 30 mH / 919 nF |
Өнім сипаттамасы
Ex i-Solenoid driver for controlling Ex i solenoid valves in the Ex area. no-load voltage: 20 V DC, current limitation: 25 mA, Standard configuration, Loop-powered, Safety Integrity Level (SIL, IEC 61
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
