Қоймада Танымал өнім

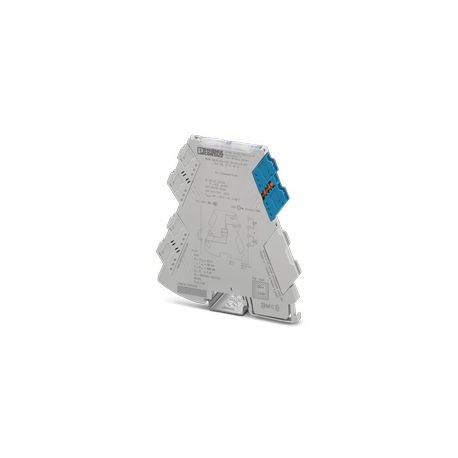

MINI MCR-EX-SD-16-50-LP-PT
MINI MCR-EX-SD-16-50-LP-PT 1157870 PHOENIX CONTACT Ex i, Valve control block for operating intrinsically saf..
$327.22USD
65 қолжетімді
Негізгі сипаттамалар
:0.14 mm² ... 2.5 mm² (without toe)
Тереңдік:119.2 mm
Ені:6.2 mm
Биіктігі:109.81 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 0.14 mm² ... 2.5 mm² (without toe) | |
| Тереңдік | 119.2 mm |
| Ені | 6.2 mm |
| Биіктігі | 109.81 mm |
| Белгіленген | II (1) G [Ex ia Ga] IIC |
| Оқшаулау | Double/reinforced insulation |
| Сертификат | CE Compliance |
| Биіктік диапазоны | > 2000 m ... 3000 m |
| Өнім түрі | Valve Control Block |
| Сынақ кернеуі | 2.5 kV AC (50 Hz, 60 sec) |
| Реакция уақыты | < 50 ms |
| Шығыс кернеуі | ≥ 10.7 V DC (50 mA) |
| Өнім тобы | MINI Analog Pro |
| Қоректендіру кернеуі | Loop-powered, no external power required |
| Кернеу санаты | II (≤ 5000 m) |
| Қосылым түрі | Push-in connection |
| Қорғаныс индексі | IP20 |
| Жазбалар саны | 1 |
| Шығыстар саны | 1 |
| Шығыс кедергісі | ≥ 103 Ω (Inner Resistance Ri) |
| Қуат тұтынуы | < 1.4 W |
| Ағымдағы шектеу | > 50 mA |
| Ластану дәрежесі | 2 (≤ 5000 m) |
| Кіріс сигналының кернеуі | 19.2 V DC ... 30 V DC (24 V DC, -20% ... +25%) |
| Ашық тізбек кернеуі | > 16 V DC |
| AWG өткізгіш бөлімі | (Converted according to IEC) |
| Экс-орнату (EPL) | Gc |
| Интерференциялық сәулелену | IEC/EN 61000-6-4 |
| Максималды шығыс қуаты Por | 888 mW |
| Кедергіге төзімділік | IEC/EN 61000-6-2 |
| Максималды шығыс тогы Ior | 185 mA |
| Максималды шығыс кернеуі Uor | 19.2 V |
| Қатты өткізгіш бөлімі | 0.2 mm² ... 2.5 mm² (with toe cap) |
| Қысқа тұйықталуға төзімді | Yes |
| Стандарттар/Техникалық сипаттамалар | IEC/EN 61010-1 |
| Оқшаулаудан тазартылатын ұзындық | 10 mm |
| Макс. Ішкі сыйымдылық Ci | 11 nF |
| Максималды қауіпсіздік кернеуі Um | 253 V AC |
| Өлшемді оқшаулау кернеуі | 300 VEff |
| Икемді өткізгіш бөлімі | 0.14 mm² ... 2.5 mm² |
| Ішкі индуктивтіліктің макс. Ли | despicable |
| Қоршаған орта температурасы (қызмет көрсету) | -40 °C ... 70 °C |
| Электромагниттік үйлесімділік | Testing according to the following standards and requirements: EN 61326-1 for use in the industrial field, NAMUR NE 21 |
| Ішкі қауіпсіз тізбектер (EPL) | Ga |
| Ауаның рұқсат етілген ылғалдылығы (қызмет көрсету) | 5 % ... 95% (non-condensing) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 85 °C |
| I (бір электр тізбегі): Сыртқы индуктивтіліктің макс. Lor/ Макс. сыртқы сыйымдылық Cor | 10 mH / 8.7 μF |
| IIA (Бір электр тізбегі): Сыртқы индуктивтіліктің максималды мөлшері / максималды сыртқы сыйымдылық Cor | 7 mH / 6.1 μF |
| IIC (бір электр тізбегі): Сыртқы индуктивтіліктің максималды мөлшері / максималды сыртқы сыйымдылық Cor | 0.8 mH / 240 nF |
| IIB/IIIC (Бір электр тізбегі): Сыртқы индуктивтілік Макс. Lor/ Макс. сыртқы сыйымдылық Cor | 4 mH / 1.53 μF |
Өнім сипаттамасы
Ex i-Valve control block for intrinsically safe solenoid valves in the Ex. zone No-load voltage: 16 V DC, current limiting: 50 mA, Standard configuration, Loop-powered, Safety Integrity Level (SIL, IE
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
