MINI MCR-2-POT-UI

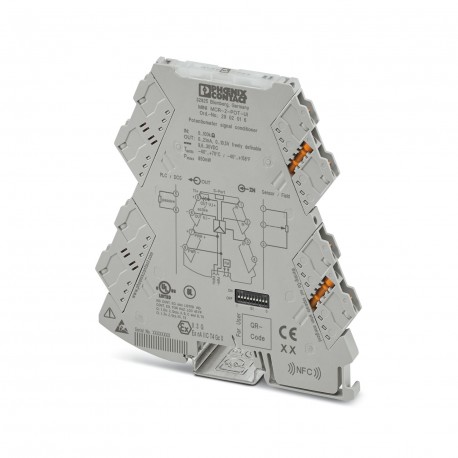

MINI MCR-2-POT-UI 2902016 PHOENIX CONTACT Resistance/potiposition transducer
$0.00USD
3464 қолжетімді
Негізгі сипаттамалар
GTIN:4046356649551
Тапсырыс кілті:2902016
(Электромагниттік үйлесімділік деректері):Class I, Zone 2, Group IIC T5
Каталог беті:Page 88 (C-5-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356649551 |
| Тапсырыс кілті | 2902016 |
| (Электромагниттік үйлесімділік деректері) | Class I, Zone 2, Group IIC T5 |
| Каталог беті | Page 88 (C-5-2017) |
| Тереңдігі (Ескерту) | 120.5 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 6.2 mm |
| (Енгізілген деректер) | 0 mA ... 21 mA (can be set via software) |
| Биіктігі (Ескерту) | 110.5 mm |
| (Шығарылым деректері) | 68 mA (12 V DC) |
| ATEX (электромагниттік үйлесімділік деректері) | II 3 G Ex nA IIC T4 Gc X |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85437090 |
| Белгілеу (Жалпы) | Conducted interferences |
| ATEX (Қосылым деректері) | II 3 G Ex nA IIC T4 Gc X |
| Сәйкестік (ЭМС деректері) | CE-compliant |
| Белгілеу (электромагниттік үйлесімділік деректері) | Conducted interferences |
| Шу шығарындысы (ЭМС деректері) | EN 61000-6-4 |
| UL, АҚШ/Канада (EMC деректері) | UL 508 Listed |
| Бұрандалы бұранда (қуат көзі) | M3 |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Қоректендіру кернеуі (шығыс деректері) | 24 V DC |
| Сәйкестік (Қосылым деректері) | CE-compliant |
| Электр оқшаулауы (ЭМС деректері) | Reinforced insulation in accordance with IEC 61010-1 |
| Стандарттар/ережелер (Жалпы) | EN 61000-4-6 |
| Аршып алу ұзындығы (қуат көзі) | 10 mm |
| Қосу әдісі (қуат көзі) | Screw connection |
| Стандарттар/ережелер (ЭМС деректері) | EN 61000-4-6 |
| UL, АҚШ/Канада (Қосылым деректері) | UL 508 Listed |
| Ағымдағы тұтыну (шығыс деректері) | 33 mA (24 V DC) |
| Ағымдағы шығыс сигналы (Кіріс деректері) | 0 mA ... 20 mA (via DIP switch) |
| Корпус материалы (қосылу деректері) | PBT |
| Потенциометр (қоршаған орта жағдайлары) | 100 Ω ... 100 kΩ |
| Кернеу шығыс сигналы (кіріс деректері) | 1 V ... 5 V (via DIP switch) |
| Бір дана салмағы (қаптаманы қоспағанда) | 110.000 g |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Максималды ток шығыс сигналы (кіріс деректері) | 24.6 mA |
| Максималды кернеу шығыс сигналы (кіріс деректері) | approx. 12.3 V |
| Электромагниттік үйлесімділік (ЭМС деректері) | Conformance with EMC directive |
| Қадамдық жауап (10-90%) (Қосылым деректері) | < 60 ms |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 70 °C |
| Жүктеме/шығыс жүктеме тогының шығысы (Кіріс деректері) | ≤ 600 Ω (at 20 mA) |
| Жүктеме/шығыс жүктеме кернеуінің шығысы (Кіріс деректері) | ≥ 10 kΩ |
| Максималды тарату қатесі (Қосылым деректері) | < 0.1 % (R < 240 Ω = < 0,2 %) |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Қоршаған орта температурасы (жұмыс) (Қосылым деректері) | -40 °C ... 70 °C |
| Максималды температура коэффициенті (Қосылым деректері) | 0.01 %/K |
| Температура коэффициенті, типтік (Қосылым деректері) | 0.01 %/K |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Өткізгіштің көлденең қимасының икемді макс. (Қуат көзі) | 1.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Қуат көзі) | 0.2 mm² |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Қосылу деректері) | -40 °C ... 85 °C |
| Max. AWG conductor cross section, flexible (Power supply) | 12 |
| Min. AWG conductor cross section, flexible (Power supply) | 24 |
| Өлшеу диапазонының соңғы мәнінен типтік ауытқу (Жалпы) | 0.2 % |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 (EMC деректері) | HL 1 - HL 2 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 (EMC деректері) | HL 1 - HL 2 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 (EMC деректері) | HL 1 - HL 2 |
| Single conductor/terminal point, solid, with ferrule, max. (Power supply) | 1.5 mm² |
| Single conductor/terminal point, solid, with ferrule, min. (Power supply) | 0.2 mm² |
| Single conductor/terminal point, solid, without ferrule, max. (Power supply) | 2.5 mm² |
| Single conductor/terminal point, solid, without ferrule, min. (Power supply) | 0.2 mm² |
Өнім сипаттамасы
Configurable potentiometer position converter with plug-in connection technology for connecting potentiometers from 0 Ω ... 100 Ω at 0 kΩ ... 100 kΩ. Configurable via DIP switch or software. Screw con
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
