MINI MCR-2-I0-U

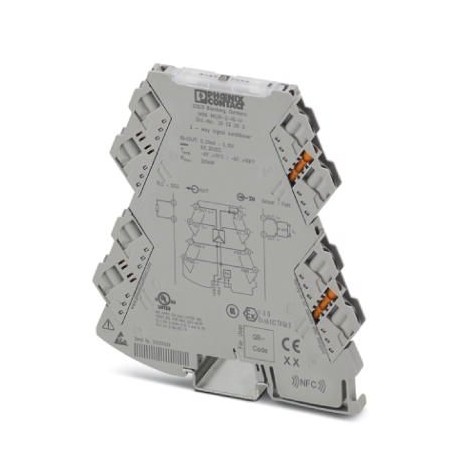

MINI MCR-2-I0-U 2902000 PHOENIX CONTACT Signal conditioner
$0.00USD
3859 қолжетімді
Негізгі сипаттамалар
GTIN:4046356651820
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2902000
(Электромагниттік үйлесімділік деректері):Class I, Zone 2, Group IIC T6
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356651820 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2902000 |
| (Электромагниттік үйлесімділік деректері) | Class I, Zone 2, Group IIC T6 |
| Каталог беті | Page 74 (C-5-2017) |
| Тереңдігі (Ескерту) | 120.5 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 6.2 mm |
| Биіктігі (Ескерту) | 110.5 mm |
| (Шығарылым деректері) | 54 mA (12 V DC) |
| ATEX (электромагниттік үйлесімділік деректері) | II 3 G Ex nA IIC T4 Gc X |
| Шыққан елі | DE (Germany) |
| (Қосылым деректері) | Class I, Zone 2, Group IIC T6 |
| Ripple (Кіріс деректері) | < 20 mVPP(at 10 kΩ) |
| Арнайы тариф нөмірі | 85437090 |
| Белгілеу (Жалпы) | Conducted interferences |
| ATEX (Қосылым деректері) | II 3 G Ex nA IIC T4 Gc X |
| Сәйкестік (ЭМС деректері) | CE-compliant |
| Белгілеу (электромагниттік үйлесімділік деректері) | Conducted interferences |
| Түс (Қосылым деректері) | gray |
| Шу шығарындысы (ЭМС деректері) | EN 61000-6-4 |
| UL, АҚШ/Канада (EMC деректері) | UL 508 Listed |
| Бұрандалы бұранда (қуат көзі) | M3 |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Сәйкестік (Қосылым деректері) | CE-compliant |
| Шығыстар саны (Кіріс деректері) | 1 |
| Электр оқшаулауы (ЭМС деректері) | Reinforced insulation in accordance with IEC 61010-1 |
| Қуат тұтыну (шығыс деректері) | ≤ 200 mW (at 9.6 V DC) |
| Стандарттар/ережелер (Жалпы) | EN 61000-4-6 |
| Аршып алу ұзындығы (қуат көзі) | 10 mm |
| Қосу әдісі (қуат көзі) | Screw connection |
| Максималды шығыс кернеуі (Кіріс деректері) | 11 V |
| Шу шығару (Қосылым деректері) | EN 61000-6-4 |
| Шуға төзімділік (Қосылым деректері) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Стандарттар/ережелер (ЭМС деректері) | EN 61000-4-6 |
| UL, АҚШ/Канада (Қосылым деректері) | UL 508 Listed |
| Арналар саны (Қосылым деректері) | 1 |
| Корпус материалы (қосылу деректері) | PBT |
| Қысқа тұйықталу тогы (Кіріс деректері) | < 15 mA |
| Қоректендіру кернеуінің диапазоны (шығыс деректері) | 9.6 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| Кернеу шығыс сигналы (кіріс деректері) | 0 V ... 10 V |
| Орнату орны (Қосылым деректері) | any |
| Номиналды қорек кернеуі (Шығыс деректері) | 24 V DC |
| Қорғаныш тізбегі (Қосылым деректері) | Transient protection |
| Бір дана салмағы (қаптаманы қоспағанда) | 104.000 g |
| Ластану дәрежесі (Қосылым деректері) | 2 |
| Кірістер саны (қоршаған орта жағдайлары) | 1 |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Конфигурацияланатын/бағдарламаланатын (енгізу деректері) | no |
| Электр оқшаулағышы (Қосылым деректері) | Reinforced insulation in accordance with IEC 61010-1 |
| Асқын кернеу санаты (Қосылым деректері) | II |
| REAch SVHC (Стандарттар мен ережелер) | Lead 7439-92-1 |
| Құрастыру нұсқаулары (Қосылу деректері) | The T connector can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715. |
| Электромагниттік үйлесімділік (ЭМС деректері) | Conformance with EMC directive |
| Шектеу жиілігі (3 дБ) (Қосылым деректері) | approx. 30 Hz |
| Қадамдық жауап (10-90%) (Қосылым деректері) | approx. 10 ms |
| Ағымдағы кіріс сигналы (қоршаған орта жағдайлары) | 0 mA ... 20 mA |
| Әдеттегі ток тұтынуы (Шығу деректері) | 25 mA (24 V DC) |
| Номиналды оқшаулау кернеуі (Қосылым деректері) | 300 V (effective) |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 70 °C |
| Жүктеме/шығыс жүктеме кернеуінің шығысы (Кіріс деректері) | ≥ 10 kΩ |
| Максималды тарату қатесі (Қосылым деректері) | 0.1 % (of final value) |
| Рұқсат етілген ылғалдылық (жұмыс) (өлшемдері) | 5 % ... 95 % (non-condensing) |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Конфигурацияланатын/бағдарламаланатын (қоршаған орта жағдайлары) | no |
| Жіктеу сертификаты (Қосылым деректері) | DNV GL 14445-15HH |
| Электромагниттік үйлесімділік (Қосылым деректері) | Conformance with EMC directive |
| Максималды температура коэффициенті (Қосылым деректері) | 0.01 %/K |
| Температура коэффициенті, типтік (Қосылым деректері) | 0.01 %/K |
| Кіріс кедергісі Ток кірісі (Қоршаған орта жағдайлары) | approx. 63 Ω (+ 0.7 V for test diode) |
| Сынақ кернеуі, кіріс/шығыс/қоректендіру (Қосылым деректері) | 3 kV (50 Hz, 1 min.) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Өткізгіштің көлденең қимасының икемді макс. (Қуат көзі) | 1.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Қуат көзі) | 0.2 mm² |
| Max. AWG conductor cross section, flexible (Power supply) | 12 |
| Min. AWG conductor cross section, flexible (Power supply) | 24 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 (EMC деректері) | HL 1 - HL 2 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 (EMC деректері) | HL 1 - HL 2 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 (EMC деректері) | HL 1 - HL 2 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R22 (Қосылым деректері) | HL 1 - HL 2 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R23 (Қосылым деректері) | HL 1 - HL 2 |
| Теміржол көлігін өрттен қорғау (DIN EN 45545-2) R24 (Қосылым деректері) | HL 1 - HL 2 |
| Single conductor/terminal point, solid, with ferrule, max. (Power supply) | 1.5 mm² |
| Single conductor/terminal point, solid, with ferrule, min. (Power supply) | 0.2 mm² |
| Single conductor/terminal point, solid, without ferrule, max. (Power supply) | 2.5 mm² |
| Single conductor/terminal point, solid, without ferrule, min. (Power supply) | 0.2 mm² |
Өнім сипаттамасы
3-way signal conditioner with plug-in connection technology for galvanic separation of analog signals. Input Signal: 0 mA ... 20 mA, output signal: 0 V ... 10 V, screw connection technology
