Қоймада Танымал өнім

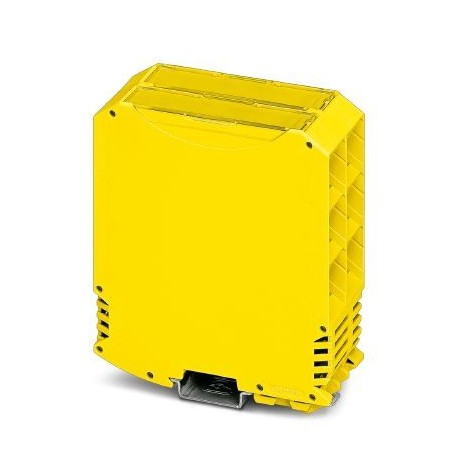

ME MAX 45 3-3 YE
ME MAX 45 3-3 YE 1053675 PHOENIX CONTACT DIN rail housing, Complete housing with metal foot catch, tall desi..
$0.00USD
3797 қолжетімді
Негізгі сипаттамалар
GTIN:4055626686530
Тапсырыс кілті:1053675
(Сызбалар):36 (pitch: 7.25 mm/7.5 mm)
Қаптау блогы:1
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626686530 |
| Тапсырыс кілті | 1053675 |
| (Сызбалар) | 36 (pitch: 7.25 mm/7.5 mm) |
| Қаптау блогы | 1 |
| Түрі (сызбалар) | Complete housing with metal foot catch, tall design |
| БҰҰ СПСК 11 (ETIM) | 31261501 |
| ETIM 2.0 (eCl@ss) | EC001031 |
| ETIM 3.0 (eCl@ss) | EC001031 |
| ETIM 4.0 (eCl@ss) | EC001031 |
| ETIM 5.0 (eCl@ss) | EC001031 |
| ETIM 6.0 (eCl@ss) | EC001031 |
| ETIM 7.0 (eCl@ss) | EC001031 |
| БҰҰ СПСК 13.2 (ETIM) | 31261501 |
| БҰҰ SPSC 18.0 (ETIM) | 31261501 |
| БҰҰ SPSC 19.0 (ETIM) | 31261501 |
| БҰҰ SPSC 20.0 (ETIM) | 31261501 |
| БҰҰ SPSC 21.0 (ETIM) | 31261501 |
| БҰҰ SPSC 6.01 (ETIM) | 31261501 |
| БҰҰ SPSC 12.01 (ETIM) | 31261501 |
| Арнайы тариф нөмірі | 85472000 |
| Тапсырыс нөмірі (сызбалар) | 1053675 |
| БҰҰ СПСК 7.0901 (ETIM) | 31261501 |
| Техникалық сипаттама (шок) | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| Корпус түрі (сызбалар) | DIN rail housing |
| Түсі (RAL) (Өлшемдері) | yellow (1018) |
| Орнату түрі (сызбалар) | DIN rail mounting |
| Деңгейлер саны (сызбалар) | 3 |
| Төмендету коэффициенті (PCB деректері) | 1 |
| Қосылу деңгейлері (сызбалар) | 3 (Both sides) |
| Орнату орны (PCB деректері) | vertical |
| Қуаттың диссипациясы (PCB деректері) | 8.2 W |
| Пульс пішіні (діріл сынағы) | Half-sine |
| eCl@ss 4.0 (Жіктеулер) | 27180401 |
| eCl@ss 4.1 (Жіктеулер) | 27180401 |
| eCl@ss 5.0 (Жіктеулер) | 27180506 |
| eCl@ss 5.1 (Жіктеулер) | 27180500 |
| eCl@ss 6.0 (Жіктеулер) | 27180800 |
| eCl@ss 7.0 (Жіктеулер) | 27182702 |
| eCl@ss 8.0 (Жіктеулер) | 27182702 |
| eCl@ss 9.0 (Жіктеулер) | 27182702 |
| Үдеу (діріл сынағы) | 15g |
| Тереңдік [d] (Элемент қасиеттері) | 114.5 mm |
| Корпус материалы (өлшемдері) | Polyamide |
| Ені [ w ] (Элемент қасиеттері) | 45 mm |
| Қоршаған орта температурасы (PCB деректері) | 20 °C |
| Биіктігі [ h ] (Элементтің қасиеттері) | 99 mm |
| Техникалық сипаттама (діріл сынағы) | IEC 60068-2-27:2008-02 |
| Соққы ұзақтығы (діріл сынағы) | 11 ms |
| Сынақ нұсқаулары (Діріл сынағы) | X-, Y- and Z-axis (pos. and neg.) |
| Қол жеткізуге болатын ең жоғары IP коды (сызбалар) | IP20 |
| ПХД қалыңдығы (қоршаған орта жағдайлары) | 1.4 mm ... 1.8 mm |
| Ең көп позиция саны (сызбалар) | 60 (pitch: 3.5 mm) |
| Мақаланың қысқаша сипаттамасы (сызбалар) | Electronic housing |
| Өлшемдік сурет (Заттың қасиеттері) | |
| Орнату орны (қоршаған орта жағдайлары) | Vertical (horizontal DIN rail) |
| Баспа платасының бекіткішінің түрі (қоршаған орта жағдайлары) | Latching |
| Қаптама түрі (Жалпы ақпарат) | packed in cardboard |
| Желдету саңылауларының бар болуы (сызбалар) | yes |
| Қаптамадағы дана саны (Жалпы ақпарат) | 10 |
| ПХД ұстағыштарының саны (қоршаған орта жағдайлары) | 2 |
| Сыртқы қаптама түрі (Жалпы ақпарат) | Carton |
| Нәтиже, қорғаныс дәрежесі, IP коды (Shock) | IP20 |
| Қоршаған орта температурасы (жинақтау) (Материалдық деректер) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) (Материалдық деректер) | -40 °C ... 105 °C (depending on power dissipation) |
| Амплитуда (механикалық беріктік/айналмалы цилиндр) | 0.15 mm (10 - 58.1 Hz) |
| Жиілік (механикалық беріктік/айналмалы цилиндр) | 10 - 150 - 10 Hz |
| Әр бағыттағы соққылар саны (Діріл сынағы) | 3 |
| Номинациялық орау бірліктері (Жалпы ақпарат) | Pcs. |
| Сыпыру жылдамдығы (механикалық беріктік/айналмалы ұңғы) | 1 octave/min |
| Үдеу (механикалық беріктік/айналмалы ұңғы) | 2g (58.1 - 150 Hz) |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (өлшемдері) | V0 |
| Сипаттамасы (Механикалық беріктік/айналмалы ұңғы) | IEC 60068-2-6:2007-12 |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) (Материалдық деректер) | 80 % |
| Сынақ нұсқаулары (Механикалық беріктік/айналмалы цилиндр) | X-, Y- and Z-axis |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Материалдық деректер) | -40 °C ... 55 °C |
| DIN рельсінің жоғарғы шетінен тереңдік [d] (Заттың қасиеттері) | 107 mm |
| Ескерту (Корпустармен қамтамасыз етілетін қорғаныс дәрежелері (IP коды)) | Material of contact pads for bus connector, galvanic gold (hard gold) |
| Сипаттамасы (қуаттың таралуы, 60 °C температурадағы бір корпус) | IEC 60998-1:2002-12 |
| Құлау биіктігі (қуаттың таралуы, 60 °C температурада бір корпус) | 50 cm |
| Әр оське сынақ ұзақтығы (механикалық беріктік/айналмалы цилиндр) | 2.5 h |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (қаптама туралы ақпарат) | V0 |
| Төмендету коэффициенті (қуаттың диссипациясы, 20 °C температурада бір корпус) | 0.91 |
| Төмендету коэффициенті (қуаттың диссипациясы, 30 °C температурада бір корпус) | 0.81 |
| Төмендету коэффициенті (қуаттың диссипациясы, 40 °C температурада бір корпус) | 0.7 |
| Төмендету коэффициенті (қуаттың диссипациясы, 50 °C температурада бір корпус) | 0.57 |
| Орнату орны (қуаттың таралуы, 20 °C температурада бір корпус) | vertical |
| Орнату орны (қуаттың таралуы, 30 °C температурада бір корпус) | vertical |
| Орнату орны (қуаттың таралуы, 40 °C температурада бір корпус) | vertical |
| Орнату орны (қуаттың таралуы, 50 °C температурада бір корпус) | vertical |
| Қуаттың диссипациясы (қуаттың диссипациясы, 20 °C температурадағы бір корпус) | 7.45 W |
| Қуаттың диссипациясы (қуаттың диссипациясы, 30 °C температурада бір корпус) | 6.65 W |
| Қуаттың диссипациясы (қуаттың диссипациясы, 40 °C температурада бір корпус) | 5.75 W |
| Қуаттың диссипациясы (қуаттың диссипациясы, 50 °C температурада бір корпус) | 4.65 W |
| Қоршаған орта температурасы (қуаттың таралуы, 20 °C температурадағы бір корпус) | 30 °C |
| Қоршаған орта температурасы (қуаттың таралуы, 30 °C температурадағы бір корпус) | 40 °C |
| Қоршаған орта температурасы (қуаттың таралуы, 40 °C температурада бір корпус) | 50 °C |
| Қоршаған орта температурасы (қуаттың таралуы, 50 °C температурада бір корпус) | 60 °C |
| Тамшылау циклдерінің саны (қуаттың диссипациясы, 60 °C температурада бір корпус) | 10 |
| Ескертпе түрі (Корпустармен қамтамасыз етілетін қорғау дәрежелері (IP коды)) | Recommendation |
Өнім сипаттамасы
Rail box, Complete housing with metal pin, tall design, with ventilation slits, width: 45.2 mm, height: 99 mm, depth: 113.65 mm, color: yellow (1018), cross-bridge: Bus connector for rail (optional),
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
Dimensional drawing
