Қоймада Танымал өнім
MCVR 1,5/ 6-ST-3,812CNBDS-6X26

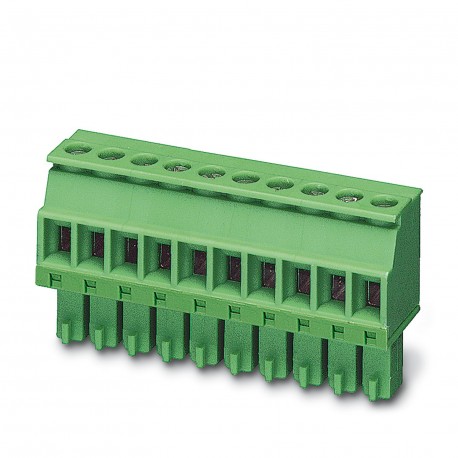

MCVR 1,5/ 6-ST-3,812CNBDS-6X26 1119641 PHOENIX CONTACT Connector for printed circuit board, number of poles:..
$0.00USD
4185 қолжетімді
Негізгі сипаттамалар
:0.14 mm² / flexible / > 10 N
Қадам:3.81 mm
Нәтиже:Approved Test
Амплитуда:0.35 mm (10 Hz ... 60.1 Hz)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 0.14 mm² / flexible / > 10 N | |
| Қадам | 3.81 mm |
| Нәтиже | Approved Test |
| Амплитуда | 0.35 mm (10 Hz ... 60.1 Hz) |
| Ені [ені] | 23.65 mm |
| жиілік | 10 - 150 - 10 Hz |
| Биіктігі [сағ] | 19.1 mm |
| Ұзындығы [л] | 10.4 mm |
| Бақылау | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Қабық ұзындығы | 7 mm |
| Қосылатын циклдар | 25 |
| Сыпыру жылдамдығы | 1 octave/min |
| Үдеу | 5g (60.1 Hz ... 150 Hz) |
| Құрылыс | Standard |
| Өнім желісі | COMBICON Connectors S |
| Өнім түрі | Printed Circuit Board Connector |
| Мақалаға шолу | 00 |
| Құлыптау жүйесі | without |
| Жолдар саны | 1 |
| Өнім тобы | MCVR 1.5/.. -ST |
| Термиялық стресс | 100 °C/168 h |
| Қысқыш фланец | without |
| Түсі (корпус) | Green (6021) |
| Қосылым түрі | Screw connection with traction capsule |
| Атаулы бөлім | 1.5 mm² |
| Полюстер саны | 6 |
| Сынақ нұсқаулары | X, Y, and Z axes |
| Қосқыш жүйесі | COMBICON MC 1.5 |
| Байланыс материалы | Cu Alloy |
| Өлшем схемасы | |
| Циклдер саны | 25 |
| Коррозиядан шаршау | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| Қатайту моменті | 0.22 Nm ... 0.25 Nm |
| Қаптама түрі | Boxed Packaging |
| Байланысқа төзімділік | 3.4 mΩ |
| Номиналды ток IN | 8 A |
| Номиналды кернеу БҰ | 160 V |
| Сынақ сипаттамасы | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Төзімді айнымалы кернеу | 1.39 kV |
| Оқшаулағыш материал | PA |
| AWG өткізгіш бөлімі | 28 ... 16 |
| Байланыс кедергісі R1 | 3.4 mΩ |
| Байланыс кедергісі R2 | 3.5 mΩ |
| Қосу күші шамамен. | 8 N |
| Номиналды кернеу (II/2) | 320 V |
| Сыналған полюстер саны | 16 |
| Өлшемдеу кернеуі (III/3) | 160 V |
| Әр оське сынақ ұзақтығы | 2.5 h |
| Байланыс қосылымының түрі | Female |
| Жетек пішіні: бұрандалы басы | Longitudinal groove (L) |
| Қатты өткізгіш бөлімі | 0.14 mm² ... 1.5 mm² |
| Беттік сипаттамалары | Malleable cast iron tinning |
| Ұсынылатын қысқыш қысқыштар | 1212034 CRIMPFOX 6 |
| Оқшаулағыш материалдар тобы | I |
| IEC 60112 стандартына сәйкес CTI | 600 |
| Икемді өткізгіш бөлімі | 0.14 mm² ... 1.5 mm² |
| Еркек калибрлі axb / диаметрі | 2.4 mm x 1.5 mm / 1.6 mm |
| Өлшем кернеуі (III/2) | 160 V |
| Қоршаған орта температурасы (қызмет көрсету) | -40 °C ... 100 °C (depending on the rating curve) |
| Қоршаған орта температурасы (орнату) | -5 °C ... 100 °C |
| Байланысқа төзімділік R22-ші қабат | 4.4 mΩ |
| Қосылу бағыты Драйвер/ПХД | 90 ° |
| Номиналды өтпелі кернеу (II/2) | 2.5 kV |
| Өлшемді оқшаулау кернеуі (II/2) | 320 V |
| Номиналды өтпелі кернеу (III/2) | 2.5 kV |
| Номиналды өтпелі кернеу (III/3) | 2.5 kV |
| Өлшемді оқшаулау кернеуі (III/2) | 160 V |
| Өлшемді оқшаулау кернеуі (III/3) | 160 V |
| Ең аз ағып кету сызығының мәні (II/2) | 1.6 mm |
| Теңіз деңгейіндегі көтере алатын соққы кернеуі | 2.95 kV |
| Ең аз ағып кету сызығының мәні (III/2) | 1.5 mm |
| Ең аз ағып кету сызығының мәні (III/3) | 2 mm |
| Оқшаулауға төзімділік іргелес тіректері | > 5 MΩ |
| Өтпелі кернеуді өлшеу (II/2) | 2.5 kV |
| UL 94 стандартына сәйкес тұтанғыштық класы | V0 |
| Бағыт арқылы ажыратқан кездегі қуат шамамен. | 6 N |
| Өтпелі кернеуді өлшеу (III/2) | 2.5 kV |
| Өтпелі кернеуді өлшеу (III/3) | 2.5 kV |
| Металл бетінің жанасу аймағы (үстіңгі қабат) | Tin (4 - 8 μm Sn) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Қосылым бөліміне қатысты ескерту | With the 1.5 mm² (rigid) conductor attached. |
| Көлденең қимасы бірдей, қатты 2 өткізгіш | 0.08 mm² ... 0.5 mm² |
| Соңғы нүктенің металл беті (үстіңгі қабат) | Tin (4 - 8 μm Sn) |
| Ауаның салыстырмалы ылғалдылығы (сақтау/тасымалдау) | 30 % ... 70 % |
| Көлденең қимасы бірдей, икемді 2 өткізгіш | 0.08 mm² ... 0.75 mm² |
| EN 60695-10-2 стандартына сәйкес шардың қаттылығын тексеру температурасы | 125 °C |
| Ағып кету токтарына төзімділік (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Пластик жеңі бар, ұшының қақпағы бар икемді өткізгіш бөлімі | 0.25 mm² ... 0.5 mm² |
| Пластик жеңсіз, ұшының қақпағы бар икемді өткізгіш бөлімі | 0.25 mm² ... 1.5 mm² |
| Ауа оқшаулау қашықтығының минималды мәні - Біртекті емес өріс (II/2) | 1.5 mm |
| Ауа оқшаулау қашықтығының минималды мәні - Біртекті емес өріс (III/2) | 1.5 mm |
| ауа оқшаулау қашықтығының минималды мәні - біртекті емес өріс (III/3) | 1.5 mm |
| Өткізгіш қимасы/Өткізгіш түрі/Созылу күші Номиналды мәні/Нақты мәні | 0.14 mm² / rigid / > 10 N |
| EN 60695-2-12 стандартына сәйкес GWFI қыздыру жіпшелерінің тұтанғыштық саны | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT қыздыру талшықтарының тұтану температурасы | 775 |
| Көлденең қимасы бірдей, ұшының қақпағы бар икемді, пластикалық жеңсіз 2 өткізгіш | 0.25 mm² ... 0.34 mm² |
| Көлденең қимасы бірдей, пластикалық жеңі бар TWIN аяқ қақпағы бар икемді 2 өткізгіш | 0.5 mm² ... 0.5 mm² |
Өнім сипаттамасы
Connector for printed circuit board, nominal section: 1.5 mm², color: green, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Female, number of rows: 1, number
