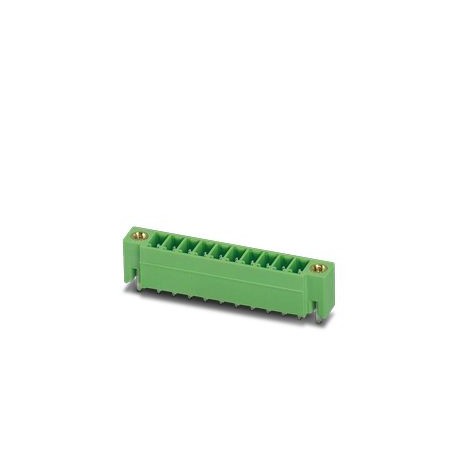

MCV 1,5/ 2-GSF-3,5 GN P26 THT
MCV 1,5/ 2-GSF-3,5 GN P26 THT 1775369 PHOENIX CONTACT Housing base printed circuit board, nominal current: 8..
$0.00USD
3034 қолжетімді
Негізгі сипаттамалар
Қадам:3.5 mm
Нәтиже:Approved Test
Амплитуда:0.35 mm (10 Hz ... 60.1 Hz)
жиілік:10 - 150 - 10 Hz
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Қадам | 3.5 mm |
| Нәтиже | Approved Test |
| Амплитуда | 0.35 mm (10 Hz ... 60.1 Hz) |
| жиілік | 10 - 150 - 10 Hz |
| Ұзындығы [л] | 7.25 mm |
| Түйреуіш дизайны | Linear Pin Arrangement |
| Соққы түрі | Semi-sinusoidal |
| Бақылау | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Қосылатын циклдар | 25 |
| Сыпыру жылдамдығы | 1 octave/min |
| Үдеу | 30g |
| Құрылыс | Suitable component for Through Hole Reflow |
| Өнім желісі | COMBICON Connectors S |
| Өнім түрі | Printed circuit board base housing |
| Тесік диаметрі | 1.4 mm |
| Жолдар саны | 1 |
| Өнім тобы | MCV 1.5/.. -GSF |
| Термиялық стресс | 100 °C/168 h |
| Қысқыш фланец | Overhead clamping (thread) |
| Түсі (корпус) | Green (6021) |
| Полюстер саны | 2 |
| Сынақ нұсқаулары | X, Y, and Z axes (pos. and neg.) |
| Байланыс материалы | Cu Alloy |
| Өлшем схемасы | |
| Циклдер саны | 25 |
| Орнату түрі | Solder THR |
| Коррозиядан шаршау | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| Ғибадатхананың өлшемдері | 0.8 x 0.8 mm |
| Қатайту моменті | 0.3 Nm |
| Қаптама түрі | Boxed Packaging |
| Байланысқа төзімділік | 1.2 mΩ |
| Номиналды ток IN | 8 A |
| Номиналды кернеу БҰ | 160 V |
| Сыртқы қаптама түрі | Dry bag |
| Сынақ сипаттамасы | DIN EN 60512-1-1:2003-01 |
| Төзімді айнымалы кернеу | 1.39 kV |
| Ластану дәрежесі | 3 |
| Оқшаулағыш материал | PA |
| Дәнекерлеу түйреуішінің ұзындығы [P] | 2.6 mm |
| Потенциалдар саны | 2 |
| Байланыс кедергісі R1 | 1.2 mΩ |
| Байланыс кедергісі R2 | 1.2 mΩ |
| Апаттың ұзақтығы | 18 ms |
| Қосылымдар саны | 2 |
| Қосу күші шамамен. | 8 N |
| Номиналды кернеу (II/2) | 320 V |
| Сыналған полюстер саны | 12 |
| Өлшемдеу кернеуі (III/3) | 160 V |
| Әр оське сынақ ұзақтығы | 2.5 h |
| Беттік сипаттамалары | Galvanically tinned |
| Оқшаулағыш материалдар тобы | IIIa |
| IEC 60112 стандартына сәйкес CTI | 250 |
| Өлшем кернеуі (III/2) | 160 V |
| Қоршаған орта температурасы (қызмет көрсету) | -40 °C ... 100 °C (depending on the rating curve) |
| Қоршаған орта температурасы (орнату) | -5 °C ... 100 °C |
| Номиналды өтпелі кернеу (II/2) | 2.5 kV |
| Өлшемді оқшаулау кернеуі (II/2) | 320 V |
| Номиналды өтпелі кернеу (III/2) | 2.5 kV |
| Номиналды өтпелі кернеу (III/3) | 2.5 kV |
| Өлшемді оқшаулау кернеуі (III/2) | 160 V |
| Өлшемді оқшаулау кернеуі (III/3) | 160 V |
| Ең аз ағып кету сызығының мәні (II/2) | 3.2 mm |
| Теңіз деңгейіндегі көтере алатын соққы кернеуі | 2.95 kV |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) | Tin (3 - 5 μm Sn) |
| Ең аз ағып кету сызығының мәні (III/2) | 1.6 mm |
| Ең аз ағып кету сызығының мәні (III/3) | 2.5 mm |
| Бір потенциалға шаққандағы дәнекерлеу түйреуіштерінің саны | 1 |
| Байланыс ұстаушысының қолданылуыТалап >20 Н | Approved Test |
| Оқшаулауға төзімділік іргелес тіректері | > 5 MΩ |
| Өтпелі кернеуді өлшеу (II/2) | 2.5 kV |
| UL 94 стандартына сәйкес тұтанғыштық класы | V0 |
| Бағыт арқылы ажыратқан кездегі қуат шамамен. | 5 N |
| Өтпелі кернеуді өлшеу (III/2) | 2.5 kV |
| Өтпелі кернеуді өлшеу (III/3) | 2.5 kV |
| Металл бетінің жанасу аймағы (үстіңгі қабат) | Tin (3 - 5 μm Sn) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Металл бетінің жанасу аймағы (орта қабат) | Nickel (1.3 - 3 μm Ni) |
| Металл бетін пісіру аймағы (орта қабат) | Nickel (1.3 - 3 μm Ni) |
| Ауаның салыстырмалы ылғалдылығы (сақтау/тасымалдау) | 30 % ... 70 % |
| EN 60695-10-2 стандартына сәйкес шардың қаттылығын тексеру температурасы | 125 °C |
| Ағып кету токтарына төзімділік (DIN EN 60112 (VDE 0303-11)) | CTI 225 |
| Ауа оқшаулау қашықтығының минималды мәні - Біртекті емес өріс (II/2) | 1.5 mm |
| Ауа оқшаулау қашықтығының минималды мәні - Біртекті емес өріс (III/2) | 1.5 mm |
| ауа оқшаулау қашықтығының минималды мәні - біртекті емес өріс (III/3) | 1.5 mm |
| EN 60695-2-12 стандартына сәйкес GWFI қыздыру жіпшелерінің тұтанғыштық саны | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT қыздыру талшықтарының тұтану температурасы | 775 |
Өнім сипаттамасы
Base housing printed circuit board, nominal section: 1.5 mm², colour: green, rated current: 8 A, sizing voltage (III/2): 160 V, surface contacts: Tin, contact type: Male, Number of potentials: 2, Numb
