MCR-VDC-UI-B-DC

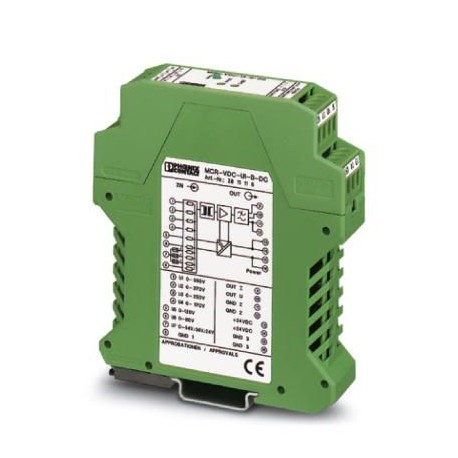

MCR-VDC-UI-B-DC 2811116 PHOENIX CONTACT Voltage measuring transducers
$0.00USD
4739 қолжетімді
Негізгі сипаттамалар
GTIN:4017918125394
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2811116
Каталог беті:Page 236 (C-7-2013)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918125394 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2811116 |
| Каталог беті | Page 236 (C-7-2013) |
| Тереңдігі (Ескерту) | 114.5 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 22.5 mm |
| Биіктігі (Ескерту) | 99 mm |
| Шыққан елі | DE (Germany) |
| Ripple (Кіріс деректері) | < 50 mVPP |
| Арнайы тариф нөмірі | 85437090 |
| (Қоршаған орта жағдайлары) | ± 100 V DC (to earth) |
| Сәйкестік (Жалпы) | CE-compliant |
| Түс (Қосылым деректері) | green |
| Шу шығару (Жалпы) | EN 61000-6-4 |
| Шуға төзімділік (Жалпы) | EN 61000-6-2 |
| Шығыс атауы (Кіріс деректері) | Current output |
| UL, АҚШ/Канада (жалпы) | cULus |
| Бұрандалы бұранда (қуат көзі) | M3 |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Сәйкестік (Қосылым деректері) | CE-compliant |
| Конфигурация (Қосылым деректері) | INTERBUS |
| Аршып алу ұзындығы (қуат көзі) | 8 mm |
| Туралау аралығы (Қосылым деректері) | ± 20 % |
| Нөлдік туралау (Қосылым деректері) | ± 20 % |
| Қосу әдісі (қуат көзі) | Pluggable screw connection |
| Максималды шығыс тогы (Кіріс деректері) | ± 30 mA |
| Максималды шығыс кернеуі (Кіріс деректері) | ± 15 V |
| Шу шығару (Қосылым деректері) | EN 61000-6-4 |
| Шуға төзімділік (Қосылым деректері) | EN 61000-6-2 |
| UL, АҚШ/Канада (Қосылым деректері) | cULus |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Ном. кернеу (қоршаған орта жағдайлары) | ± 660 V DC (ungrounded) |
| Ағымдағы шығыс сигналы (Кіріс деректері) | -20 mA ... 20 mA |
| Корпус материалы (қосылу деректері) | Polyamide PA non-reinforced |
| Қоректендіру кернеуінің диапазоны (шығыс деректері) | 18.5 V DC ... 30.2 V DC |
| Кернеу шығыс сигналы (кіріс деректері) | -10 V ... 10 V |
| Қосылу технологиясы (қуат көзі) | Screw connection |
| Бір дана салмағы (қаптаманы қоспағанда) | 155.200 g |
| Ластану дәрежесі (Қосылым деректері) | 2 |
| Кіріс кедергісі (қоршаған орта жағдайлары) | 24 kΩ |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Максималды ток тұтынуы (Шығыс деректері) | < 50 mA |
| Асқын кернеу санаты (Қосылым деректері) | II |
| Электромагниттік үйлесімділік (Жалпы) | Conformance with EMC directive |
| Кіріс кернеуінің диапазоны (қоршаған орта жағдайлары) | -24 V DC ... 24 V DC |
| Шектеу жиілігі (3 дБ) (Қосылым деректері) | 40 Hz |
| Қадамдық жауап (10-90%) (Қосылым деректері) | 12 ms |
| Стандартты (жалпы) қосылымға сәйкес қосылу | CUL |
| Жиілікті өлшеу диапазоны (қосылым деректері) | 40 Hz ... 70 Hz |
| Сынақ кернеуінің кіріс/шығысы (Қосылым деректері) | 1.5 kV (50 Hz, 1 min.) |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 50 °C |
| Жүктеме/шығыс жүктеме тогының шығысы (Кіріс деректері) | < 500 Ω |
| Жүктеме/шығыс жүктеме кернеуінің шығысы (Кіріс деректері) | > 10 kΩ |
| Максималды тарату қатесі (Қосылым деректері) | < 1 % (of final value) |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Өткізгіштің көлденең қимасы AWG макс. (Қуат көзі) | 14 |
| Өткізгіштің көлденең қимасы AWG мин. (Қуат көзі) | 24 |
| Электромагниттік үйлесімділік (Қосылым деректері) | Conformance with EMC directive |
| Өткізгіштің көлденең қимасының максималды қаттылығы (қуат көзі) | 2.5 mm² |
| Өткізгіштің көлденең қимасы қатты мин. (Қуат көзі) | 0.2 mm² |
| Максималды температура коэффициенті (Қосылым деректері) | < 0.015 %/K |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C (non-condensing) |
| Өткізгіштің көлденең қимасының икемді макс. (Қуат көзі) | 2.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Қуат көзі) | 0.2 mm² |
Өнім сипаттамасы
More details
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
