MCR-SL-HT-PT 100-I

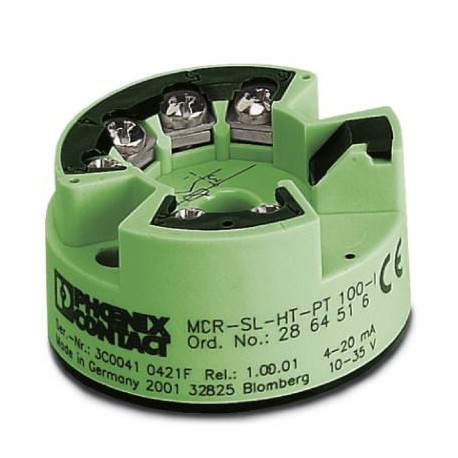

MCR-SL-HT-PT 100-I 2864516 PHOENIX CONTACT Head-mounted transducer
$0.00USD
3786 қолжетімді
Негізгі сипаттамалар
GTIN:4017918893217
Тапсырыс кілті:2864516
Каталог беті:Page 191 (C-5-2017)
Қаптау блогы:1 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918893217 |
| Тапсырыс кілті | 2864516 |
| Каталог беті | Page 191 (C-5-2017) |
| Қаптау блогы | 1 pc |
| (Енгізілген деректер) | 20 mA ... 4 mA |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85437090 |
| Сәйкестік (Жалпы) | CE-compliant |
| Түс (Қосылым деректері) | green |
| Шу шығару (Жалпы) | EN 61326-1 (IEC 61326) and NAMUR NE 21 |
| Шуға төзімділік (Жалпы) | EN 61326-1 (IEC 61326) and NAMUR NE 21 |
| Шығыс атауы (Кіріс деректері) | Current output |
| UL, АҚШ/Канада (жалпы) | Class I, Div. 2, Groups A, B, C, D |
| Белгілеу (Шығарылым деректері) | Loop-powered |
| Бұрандалы бұранда (қуат көзі) | M3 |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Сәйкестік (Қосылым деректері) | CE-compliant |
| Конфигурация (Қосылым деректері) | Using MCR-PI-CONF-WIN configuration software package |
| Аршып алу ұзындығы (қуат көзі) | 8 mm |
| Қосу әдісі (қуат көзі) | Screw connection |
| Шу шығару (Қосылым деректері) | EN 61326-1 (IEC 61326) and NAMUR NE 21 |
| Шуға төзімділік (Қосылым деректері) | EN 61326-1 (IEC 61326) and NAMUR NE 21 |
| UL, АҚШ/Канада (Қосылым деректері) | Class I, Div. 2, Groups A, B, C, D |
| Қосу кідірісі (Қосылым деректері) | 4 s |
| Ағымдағы шығыс сигналы (Кіріс деректері) | 4 mA ... 20 mA |
| Корпус материалы (қосылу деректері) | Polycarbonate, PC |
| Қоректендіру кернеуінің диапазоны (шығыс деректері) | 10 V DC ... 35 V DC |
| Орнату орны (Қосылым деректері) | any |
| Бір дана салмағы (қаптаманы қоспағанда) | 81.020 g |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Конфигурацияланатын/бағдарламаланатын (енгізу деректері) | Yes |
| Максималды ток тұтынуы (Шығыс деректері) | < 3.5 mA |
| Құрастыру нұсқаулары (Қосылу деректері) | Connection head according to DIN 43729 form B |
| Қадамдық жауап (10-90%) (Қосылым деректері) | < 2 s |
| Стандартты (жалпы) қосылымға сәйкес қосылу | CUL |
| Қосылым технологиясы (қоршаған орта жағдайлары) | 2, 3, 4-wire |
| Сым үзілген кездегі шығыс тогы (Кіріс деректері) | ≤ 3.6 mA or ≥ 21 mA (adjustable) |
| Жүктеме/шығыс жүктеме тогының шығысы (Кіріс деректері) | max (Vsupply- 10 V) / 0.023 A (current output) |
| Конфигурацияланатын/бағдарламаланатын (қоршаған орта жағдайлары) | Yes, programmable |
| Қысқа тұйықталу кезіндегі шығыс тогы (Кіріс деректері) | ≤ 3.6 mA or ≥ 21 mA (adjustable) |
| Өткізгіштің көлденең қимасы AWG макс. (Қуат көзі) | 15 |
| Өткізгіштің көлденең қимасы AWG мин. (Қуат көзі) | 24 |
| Өткізгіштің көлденең қимасының максималды қаттылығы (қуат көзі) | 1.75 mm² |
| Өткізгіштің көлденең қимасы қатты мин. (Қуат көзі) | 0.2 mm² |
| Өткізгіштің көлденең қимасының икемді макс. (Қуат көзі) | 1.75 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Қуат көзі) | 0.2 mm² |
| Қоршаған орта температурасы (жұмыс) (негізгі коммерциялық деректер) | -40 °C ... 85 °C |
| Қолданылуы мүмкін сенсор түрлері (ҚДТ) (Қоршаған орта жағдайлары) | Pt 100 ; minimum measurement range 10 K |
| Шығу тогының диапазоны асып кету/төмендеу (Кіріс деректері) | ≤ 20.5 mA / ≥ 3.8 mA (linear increase/decrease) |
| Беріліс қатесіне төзімділік термометрі (Қосылым деректері) | 0.2 K |
Өнім сипаттамасы
MCR main temperature transmitter, for resistance thermocouples, resistance and voltage transmitters. For Pt 100 thermoresistances.
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
