MCR-S10-50-UI-SW-DCI-NC

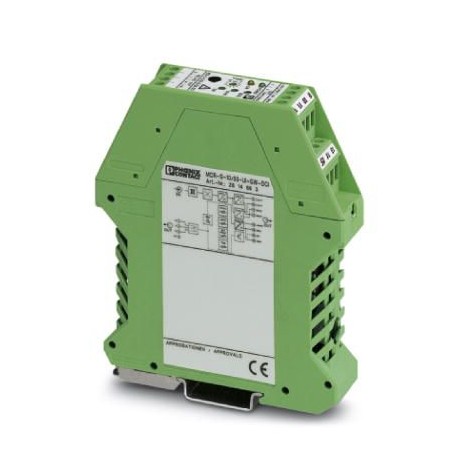

MCR-S10-50-UI-SW-DCI-NC 2814744 PHOENIX CONTACT Current transducers
$0.00USD
3327 қолжетімді
Негізгі сипаттамалар
GTIN:4017918169299
Тапсырыс кілті:2814744
(Жалпы):Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only
Каталог беті:Page 243 (C-5-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918169299 |
| Тапсырыс кілті | 2814744 |
| (Жалпы) | Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
| Каталог беті | Page 243 (C-5-2017) |
| Тереңдігі (Ескерту) | 114.5 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 22.5 mm |
| (Енгізілген деректер) | 20 mA ... 4 mA |
| Биіктігі (Ескерту) | 99 mm |
| (Шығарылым деректері) | 2 A (when the gold layer is destroyed) |
| Шыққан елі | DE (Germany) |
| (Қосылым деректері) | Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
| Арнайы тариф нөмірі | 85437090 |
| Сәйкестік (Жалпы) | CE-compliant |
| Түс (Қосылым деректері) | green |
| Шу шығару (Жалпы) | EN 61000-6-4 |
| Шуға төзімділік (Жалпы) | EN 61000-6-2 |
| Шығыс атауы (Кіріс деректері) | Voltage output / current output |
| UL, АҚШ/Канада (жалпы) | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Шығыс атауы (Шығарылым деректері) | Transistor output, pnp |
| Байланыс түрі (Шығыс деректері) | 1 PDT |
| Енгізу (Қоршаған орта жағдайлары) | Current measuring input |
| Бұрандалы бұранда (қуат көзі) | M3 |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Күй дисплейі (Шығарылым деректері) | Yellow LED |
| Сәйкестік (Қосылым деректері) | CE-compliant |
| Максималды биіктік (өлшемдері) | < 2000 m |
| Байланыс материалы (шығыс деректері) | AgSnO, hard gold-plated |
| Төмен кернеу туралы директива (жалпы) | Conformance with Low Voltage Directive |
| Аршып алу ұзындығы (қуат көзі) | 8 mm |
| Қосу әдісі (қуат көзі) | Screw connection |
| Шу шығару (Қосылым деректері) | EN 61000-6-4 |
| Шуға төзімділік (Қосылым деректері) | EN 61000-6-2 |
| Күй дисплейі (Қосылым деректері) | Green LED |
| UL, АҚШ/Канада (Қосылым деректері) | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Импульстік форма (қоршаған орта жағдайлары) | AC, DC or distorted currents |
| Ағымдағы шығыс сигналы (Кіріс деректері) | 0 mA ... 20 mA |
| Корпус материалы (қосылу деректері) | Polyamide PA non-reinforced |
| Шығыс кернеу диапазоны (Шығыс деректері) | 19 V ... 29 V (supply voltage - 1 V) |
| Кернеу шығыс сигналы (кіріс деректері) | 0 V ... 10 V |
| Орнату орны (Қосылым деректері) | any |
| Кернеу күші (қоршаған орта жағдайлары) | Depending on through connected conductor |
| Бір дана салмағы (қаптаманы қоспағанда) | 135.680 g |
| Үздіксіз жүктеме тогы (Шығыс деректері) | 80 mA (Not short-circuit proof) |
| Ластану дәрежесі (Қосылым деректері) | 2 |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Конфигурацияланатын/бағдарламаланатын (енгізу деректері) | Yes, unconfigured |
| Қосылу әдісі (қоршаған орта жағдайлары) | Through connection, diameter 10.5 mm |
| Жұмыс шегі (қоршаған орта жағдайлары) | 0.8 % (of measuring range nominal value 50 A) |
| Шамадан тыс жүктеме сыйымдылығы (қоршаған орта жағдайлары) | Depending on through connected conductor |
| Асқын кернеу санаты (Қосылым деректері) | III |
| Электромагниттік үйлесімділік (Жалпы) | Conformance with EMC directive |
| Максималды коммутация кернеуі (Шығыс деректері) | 30 V AC |
| Қоректендіру кернеуінің диапазоны (коммутациялық шығыс) | 20 V DC ... 30 V DC |
| Кіріс тогының диапазоны (қоршаған орта жағдайлары) | 0 A ... 55 A (AC/DC) |
| Қадамдық жауап (10-90%) (Қосылым деректері) | 330 ms (with AC) |
| Үздіксіз токты шектеу (Шығыс деректері) | 50 mA |
| Стандартты (жалпы) қосылымға сәйкес қосылу | CUL |
| Номиналды оқшаулау кернеуі (Қосылым деректері) | 300 V AC (to earth) |
| Максималды ток тұтынуы (коммутация шығысы) | < 50 mA (without load) |
| Сынақ кернеуінің кіріс/шығысы (Қосылым деректері) | 4 kV (50 Hz, 1 min.) |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -20 °C ... 60 °C |
| Жүктеме/шығыс жүктеме тогының шығысы (Кіріс деректері) | < 500 Ω |
| Жүктеме/шығыс жүктеме кернеуінің шығысы (Кіріс деректері) | > 10 kΩ |
| Максималды тарату қатесі (Қосылым деректері) | < 0.5 % (of nominal range value under nominal conditions) |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Конфигурацияланатын/бағдарламаланатын (қоршаған орта жағдайлары) | Yes, unconfigured |
| Жиілікті өлшеу диапазоны (қоршаған орта жағдайлары) | 15 Hz ... 400 Hz |
| Өткізгіштің көлденең қимасы AWG макс. (Қуат көзі) | 14 |
| Өткізгіштің көлденең қимасы AWG мин. (Қуат көзі) | 24 |
| Электромагниттік үйлесімділік (Қосылым деректері) | Conformance with EMC directive |
| Өткізгіштің көлденең қимасының максималды қаттылығы (қуат көзі) | 2.5 mm² |
| Өткізгіштің көлденең қимасы қатты мин. (Қуат көзі) | 0.2 mm² |
| Жауап беру кідірісінің диапазонын орнату (Шығыс деректері) | 0.1 s ... 20 s |
| Сынақ кернеуінің кірісі/қуат көзі (Қосылым деректері) | 4 kV (50 Hz, 1 min.) |
| Шекті мәннің диапазонын орнату (Шығыс деректері) | 1 % ... 110 % |
| Температура коэффициенті, типтік (Қосылым деректері) | < 0.025 %/K |
| Сынақ кернеуінің шығысы/қуат көзі (Қосылым деректері) | 500 V (50 Hz, 1 min.) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Өткізгіштің көлденең қимасының икемді макс. (Қуат көзі) | 2.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Қуат көзі) | 0.2 mm² |
| Максималды кіріс тогының параметр диапазоны (қоршаған орта жағдайлары) | 0 A ... 55 A |
| Минималды кіріс тогы үшін орнату диапазоны (қоршаған орта жағдайлары) | 0 A ... 9.5 A |
Өнім сипаттамасы
MCR current converter, programmable and configurable, for the measurement of direct, alternating and distorted currents, with relay and transistor output, input current 0 ... 10 to 0 ... 50 A, unconfi
