MCDN 1,5/ 2-G1-3,5 P14THR R24

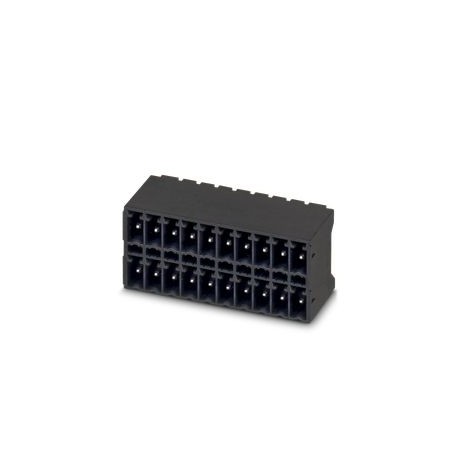

MCDN 1,5/ 2-G1-3,5 P14THR R24 1586081 PHOENIX CONTACT Printed circuit board base housing, nominal section: 1..
$2.26USD
4467 қолжетімді
Негізгі сипаттамалар
Ескерту:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Ұсыныс:3.5 mm
Нәтиже:Test passed
Амплитуда:0.35 mm (10 Hz ... 60.1 Hz)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Ескерту | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Ұсыныс | 3.5 mm |
| Нәтиже | Test passed |
| Амплитуда | 0.35 mm (10 Hz ... 60.1 Hz) |
| ESD деңгейі | (D) electrostatically conductive |
| Жиілік | 10 - 150 - 10 Hz |
| Ені [ені] | 8.5 mm |
| Биіктігі [сағ] | 15.2 mm |
| Ұзындығы [л] | 13.3 mm |
| Бекіту орналасуы | Linear pinning |
| Сыпыру жылдамдығы | 1 octave/min |
| Өнім желісі | COMBICON Connectors S |
| Өнім түрі | PCB headers |
| Тесік диаметрі | 1.4 mm |
| Орнату түрі | THR soldering |
| Циклдер саны | 25 |
| Техникалық сипаттама | IEC 60512-1-1:2002-02 |
| Жолдар саны | 2 |
| Түйреуіш өлшемдері | 0.8 x 0.8 mm |
| Өнім тобы | MCDN 1,5/..-G1-THR |
| Термиялық стресс | 100 °C/168 h |
| [W] таспа ені | 24 mm |
| Түсі (корпус) | black (9005) |
| Байланыс материалы | Cu alloy |
| Коррозиялық стресс | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Орнатылған биіктік | 16 mm |
| Қаптама түрі | 24 mm wide tape |
| [A] катушка диаметрі | 330 mm |
| Байланысқа төзімділік | 2.1 mΩ |
| Номиналды ток IN | 8 A |
| Номиналды кернеу БҰ | 160 V |
| Ластану дәрежесі | 3 |
| Өлшемдік сурет | |
| Оқшаулағыш материал | LCP |
| Лауазым саны | 2 |
| Сыртқы қаптама түрі | Transparent-Bag |
| Номиналды кернеу (II/2) | 2.5 kV |
| Байланыс кедергісі R1 | 2.1 mΩ |
| Байланыс кедергісі R2 | 2.4 mΩ |
| Номиналды кернеу (III/2) | 2.5 kV |
| Номиналды кернеу (III/3) | 160 V |
| Дәнекерлеу түйреуішінің ұзындығы [P] | 1.4 mm |
| Әр оське сынақ ұзақтығы | 2.5 h |
| Беттік сипаттамалары | Tin-plated |
| Оқшаулағыш материалдар тобы | IIIa |
| Потенциалға сәйкес дәнекерлеу түйреуіштері | 1 |
| IEC 60112 стандартына сәйкес CTI | 175 |
| Тексерілген лауазымдар саны | 20 |
| Енгізу/шығару циклдары | 25 |
| Номиналды асқын кернеу (III/3) | 2.5 kV |
| [W2] катушканың жалпы өлшемі | 30.4 mm |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 100 °C (dependent on the derating curve) |
| Дәнекерлеу процестеріне арналған мәліметтер | Processing using reflow processes in compliance with IEC 60068-2-58 or DIN EN 61760-1 (latest version)Moisture Sensitive Level (MSL) = 1 according to IPC/JEDEC J-STD-020-C |
| Номиналды оқшаулау кернеуі (II/2) | 250 V |
| Номиналды оқшаулау кернеуі (III/2) | 160 V |
| Номиналды оқшаулау кернеуі (III/3) | 160 V |
| ең аз ағып кету қашықтығы (II/2) | 2.5 mm |
| Қуат жиілігіне төзімді кернеу | 1.39 kV |
| ең аз сырғымалы қашықтық (III/2) | 1.6 mm |
| ең аз сырғымалы қашықтық (III/3) | 2.5 mm |
| Әр позаға шамамен беріктік. | 6 N |
| Бір позаға шамамен енгізу беріктігі. | 9 N |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Теңіз деңгейіндегі импульстік кернеуге төтеп береді | 2.95 kV |
| Металл бетінің жанасу аймағы (үстіңгі қабат) | Tin (3 - 5 µm Sn) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Салыстырмалы бақылау индексі (IEC 60112) | CTI 175 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) | Tin (3 - 5 µm Sn) |
| Металл бетінің жанасу аймағы (ортаңғы қабат) | Nickel (1.3 - 3 µm Ni) |
| Қосылымда контакт ұстағышыТалаптар > 20 N | Test passed |
| Металл бетінің дәнекерлеу аймағы (ортаңғы қабат) | Nickel (1.3 - 3 µm Ni) |
| Оқшаулау кедергісі, көршілес позициялар | > 5 MΩ |
| минималды клиренс мәні - біртекті емес өріс (II/2) | 1.5 mm |
| минималды клиренс мәні - біртекті емес өріс (III/2) | 1.5 mm |
| минималды клиренс мәні - біртекті емес өріс (III/3) | 1.5 mm |
Өнім сипаттамасы
Printed circuit board base housing
