MC 1,5/ 8-G-3,81 P26THRR56CP37

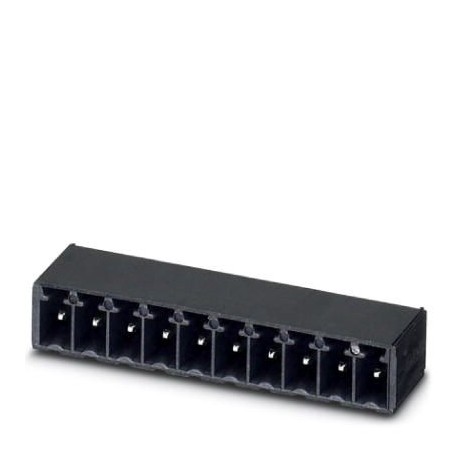

MC 1,5/ 8-G-3,81 P26THRR56CP37 1782776 PHOENIX CONTACT Feed-through header
$0.00USD
3778 қолжетімді
Негізгі сипаттамалар
GTIN:4046356549127
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:1782776
Қаптау блогы:470 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356549127 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 1782776 |
| Қаптау блогы | 470 pc |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85366930 |
| Ең аз тапсырыс саны | 470 pc |
| Ұсыныс (негізгі коммерциялық деректер) | 3.81 mm |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Кернеу (қоршаған орта жағдайлары) | 160 V |
| Құлыптау (негізгі коммерциялық деректер) | without |
| Питч (Материалдық деректер - корпус) | 3.81 mm |
| Номиналды ток (элементтің қасиеттері) | 8 A |
| Pin орналасуы (негізгі коммерциялық деректер) | Linear pinning |
| Тақырып (Материалдық деректер - корпус) | Schematic representation – for additional information, see product range drawing in the Download Center |
| Орнату түрі (негізгі коммерциялық деректер) | THR soldering |
| Қосылатын жүйе (негізгі коммерциялық деректер) | MINI COMBICON |
| Бір дана салмағы (қаптаманы қоспағанда) | 3.180 g |
| a өлшемі (Материалдық деректер - корпус) | 26.67 mm |
| Байланыс түрі (негізгі коммерциялық деректер) | Male connector |
| Ені [ w ] (Материалдық деректер - корпус) | 31.87 mm |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Биіктігі [ сағ ] (Материалдық деректер - корпус) | 9.5 mm |
| Ұзындығы [l] (Материалдық деректер - корпус) | 9.2 mm |
| Деңгейлер саны (негізгі коммерциялық деректер) | 1 |
| Мақалалар ауқымы (негізгі коммерциялық деректер) | MC 1,5/..-G-THR |
| (Ауа саңылаулары және ағып кету қашықтығы) | CUL |
| Байланыс материалы (Электр параметрлері) | Cu alloy |
| Түйреуіш өлшемдері (Материалдық деректер - корпус) | 0.8 x 0.8 mm |
| Дәнекерлеу түйреуіші [P] (Материалдық деректер - корпус) | 2.6 mm |
| Лауазым саны (негізгі коммерциялық деректер) | 8 |
| Тесік диаметрі (өнімнің өлшемдері) | 1.4 mm |
| [W] таспа ені (PCB дизайнына арналған өлшемдер) | 56 mm |
| Өлшемдік сызба (Материалдық деректер - корпус) | |
| Оқшаулағыш материал (Материалдық деректер - байланыс) | LCP |
| Номиналды кернеу (III/2) (Заттың қасиеттері) | 2.5 kV |
| Қаптама түрі (ПХБ дизайнына арналған өлшемдер) | 56 mm wide tape |
| [A] катушка диаметрі (PCB дизайнына арналған өлшемдер) | 330 mm |
| Оқшаулағыш материалдар тобы (қоршаған орта жағдайлары) | IIIa |
| Қаптамадағы дана саны (ПХБ дизайнына арналған өлшемдер) | 470 |
| Мақаланың қысқаша сипаттамасы (негізгі коммерциялық деректер) | Feed-through header |
| Өлшемді сызба (ПХБ дизайнына арналған өлшемдер) | |
| Номиналды кернеу (II/2) (Қоршаған орта жағдайлары) | 2.5 kV |
| Беттік сипаттамалары (Электрлік параметрлер) | Tin-plated |
| Сыртқы қаптама түрі (PCB дизайнына арналған өлшемдер) | Transparent-Bag |
| Номиналды кернеу (III/2) (Қоршаған орта жағдайлары) | 2.5 kV |
| Номиналды кернеу (III/3) (Қоршаған орта жағдайлары) | 2.5 kV |
| Номиналды оқшаулау кернеуі (III/2) (Заттың қасиеттері) | 160 V |
| Оқшаулағыш материалдар тобы (Материалдық деректер - байланыс) | IIIa |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | 175 |
| Номиналды оқшаулау кернеуі (II/2) (Қоршаған орта жағдайлары) | 250 V |
| Биіктігі (дәнекерлеу түйреуішінсіз) (Материалдық деректер - корпус) | 6.9 mm |
| Номиналды оқшаулау кернеуі (III/2) (Қоршаған орта жағдайлары) | 160 V |
| Номиналды оқшаулау кернеуі (III/3) (Қоршаған орта жағдайлары) | 160 V |
| Қоршаған орта температурасы (жинақтау) (Қаптама туралы ақпарат) | -5 °C ... 100 °C |
| Номинациялық орауыштар (ПХБ дизайнына арналған өлшемдер) | Pcs. |
| Қоршаған орта температурасы (жұмыс істеу) (Қаптама туралы ақпарат) | -40 °C |
| [W2] катушканың жалпы өлшемі (ПХБ дизайнына арналған өлшемдер) | 62.4 mm |
| Металл бетінің жанасу аймағы (үстіңгі қабат) (Электрлік параметрлер) | Tin (3 - 5 µm Sn) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Қаптама туралы ақпарат) | -40 °C ... 70 °C |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Материалдық деректер - байланыс) | V0 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) (Электрлік параметрлер) | Tin (3 - 5 µm Sn) |
| Металл бетінің жанасу аймағы (ортаңғы қабат) (Электрлік параметрлер) | Nickel (1 - 3 µm Ni) |
| Металл бетінің дәнекерлеу аймағы (ортаңғы қабат) (Электрлік параметрлер) | Nickel (1.3 - 3 µm Ni) |
| Стандартқа сәйкес қосылу (ауа саңылаулары және саңылау арақашықтықтары) | EN-VDE |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (ауа саңылаулары және ағып кету қашықтығы) | V0 |
Өнім сипаттамасы
Printed circuit board base case, nominal section: 1.5 mm², color: black, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Male, number of potentials: 8, number
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
