MC 1,5/ 5-ST-3,81 PA1,3,5BD:NZ

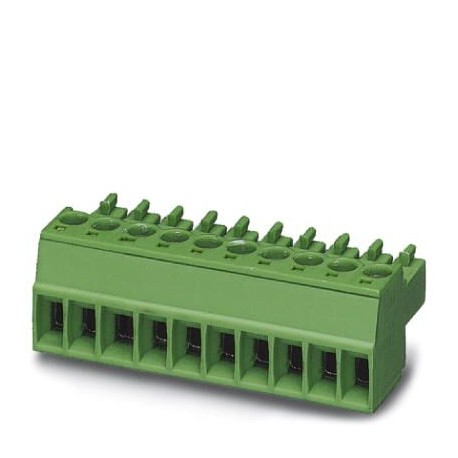

MC 1,5/ 5-ST-3,81 PA1,3,5BD:NZ 1741306 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4200 қолжетімді
Негізгі сипаттамалар
EAN:Four trillion forty six billion three hundred fifty six million two hundred ninety two thousand five hundred fifty nine
Кілт реті:One million seven hundred forty one thousand three hundred six
(Сызбалар):
Кілт сату:AAAEAA -
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| EAN | Four trillion forty six billion three hundred fifty six million two hundred ninety two thousand five hundred fifty nine |
| Кілт реті | One million seven hundred forty one thousand three hundred six |
| (Сызбалар) | |
| Кілт сату | AAAEAA - |
| Қаптау блогы | 50 pcs |
| Құлып (сызбалар) | without |
| Қадам (сызбалар) | 3,81 mm |
| БҰҰ СПСК 11 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| Шыққан елі | DE (Germany) |
| ETIM 3.0 (eCl@ss) | EC001121 |
| ETIM 4.0 (eCl@ss) | EC002638 |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| БҰҰ СПСК 13.2 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| БҰҰ SPSC 18.0 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| БҰҰ SPSC 19.0 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| БҰҰ SPSC 20.0 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| БҰҰ SPSC 21.0 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| БҰҰ SPSC 6.01 (ETIM) | Thirty million two hundred eleven thousand eight hundred ten |
| БҰҰ SPSC 12.01 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| Тарифтік нөмір тарифі | Eighty five million three hundred sixty six thousand nine hundred ninety |
| БҰҰ СПСК 7.0901 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| eCl@ss 4.0 (Бағалаулар) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 4.1 (Бағалаулар) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 5.0 (Бағалаулар) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 5.1 (Бағалаулар) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 6.0 (Бағалаулар) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 7.0 (Бағалаулар) | Twenty seven million four hundred forty thousand three hundred nine |
| eCl@ss 8.0 (Бағалаулар) | Twenty seven million four hundred forty thousand three hundred nine |
| eCl@ss 9.0 (Бағалаулар) | Twenty seven million four hundred forty thousand three hundred nine |
| Нәтиже (созылу сынағы) | Test approved |
| Ең аз тапсырыс саны | 50 pcs |
| Қысқартылған сөз (сызбалар) | Plug-in connector for plate circ. printed |
| Қосылатын жүйе (сызбалар) | MINI COMBICON |
| Тіректер саны (сызбалар) | Five |
| Байланыс түрі (сызбалар) | Female connection |
| (Қоршаған орта жағдайлары) | Test approved |
| Қабат саны (сызбалар) | One |
| Төбенің дизайны (сызбалар) | Available pin triple linear |
| Бақылау (қабілет контексі) | According to WEEE/RoHS, without filaments according to IEC 60068-2-82/JEDEC JESD 201 |
| Мақалалар жиынтығы (Суреттер) | MC 1,5/..-ST |
| Қосылым түрі (сызбалар) | Connection by screw with capsule-traction |
| Көрнекі бақылау (созылу сынағы) | Test passed DIN en 60512-1-1:2003-01 |
| Потенциал саны (сызбалар) | Five |
| Қадам (Материалдық деректер - корпус) | 3,81 mm |
| Өлшемдерін тексеру (созылу сынағы) | Test passed DIN en 60512-1-2:2003-01 |
| Циклдер саны (созылу сынағы) | Twenty five |
| Қосылымдар саны (сызбалар) | Five |
| Орташа (Материалдық деректер - тұрғын үй) | Of 15.24 mm |
| Материалдық байланыс (қабілеттілік конексі) | Cu alloy |
| Бірлік салмағы (қаптаманы қоспағанда) | 2,729 g |
| Суық күш (Қарсылықты тексереді (B)) | -40 °C/2 h |
| Оқшаулау (Материалдық деректер - байланыс) | PA |
| Баспалардың кедергісі (созылу сынағы) | Test passed DIN en 60068-2-70:1996-07 |
| Созылу сынағы арқылы беріктік сынағы | 21 N |
| Ені [ w ] (Материалдық деректер - корпус) | 19,84 mm |
| (Қосылу және қосылу әдісі) | 1,5 mm2 / flexible / > 40 N |
| Биіктігі [ сағ ] (Материалдық деректер - корпус) | 11,1 mm |
| Ұзындығы [l] (Материалдық деректер - корпус) | 16,1 mm |
| Поляризация және кодтау (созылу сынағы) | Test passed DIN en 60512-13-5:2006-11 |
| Термиялық кернеу (кедергіні тексереді (B)) | 100 °C/168 h |
| Қаптама түрі (өнім өлшемдері) | packaged in box |
| Түсті корпус (Материалдық деректер - байланыс) | green (6021) |
| Ашаның циклдары (Механикалық сынақ (A)) | Twenty five |
| Сынақтың сипаттамасы (созылу сынағы) | DIN EN 60512-15-1:2009-03 |
| қосылатын модуль (электрлік сипаттамалық деректер) | yes |
| Шаршау коррозиясы (кедергісін тексереді (B)) | 0,2 dmThreeSOTwoin 300 dmThree/40 °C/1 cycle |
| Номиналды ток (мақаланың қасиеттері) | 8 To |
| Номиналды кернеу (мақаланың қасиеттері) | 160 V |
| (Тексерулер және қоршаған ортаға төзімділік (E)) | You will find information about hazardous substances in the manufacturer's declaration in the "Downloads"tab |
| Кернеу өлшемі (мақаланың қасиеттері) | 160 V |
| Айнымалы кернеуге төзімді (кедергіні тексереді (B)) | 1,39 kV |
| Бұранданың жетек басының пішіні (сызбалар) | Lengthwise slot (L) |
| Айнымалы ток кернеуіне төзімді (Механикалық сынақ (A)) | 1,39 kV |
| Контур өлшемдері (Материалдық деректер - корпус) | |
| Қаптаманың белгіленуі Бірліктер (өнім өлшемдері) | Units |
| Беттің сипаттамалары (қабілеттілік конусы) | tinning of malleable cast iron |
| Байланысқа төзімділік ROne (Механикалық сынақ (A)) | 1,3 mΩ |
| RTwo жанасу кедергісі (Механикалық сынақ (A)) | A 1.5 mΩ |
| Шамамен поло арқылы ашаға күш салу (созылу сынағы) | 6 N |
| Сынақтың сипаттамасы (Керістігін тексереді (B)) | DIN EN ISO 6988:1997-03 |
| Сынақтың сипаттамасы (Климат туралы эсселер (D)) | DIN EN 61984 (VDE 0627):2009-11 |
| Қабыршақтану ұзақтығы (электрлік сипаттамалық деректер) | 7 mm |
| Сынақтың сипаттамасы (Механикалық сынақ (A)) | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Созылу сынағы (Қосылу және қосу әдісі) | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Қатайту моменті (электрлік сипаттамалық деректер) | 0.22 Nm ... 0,25 Nm |
| Топтық оқшаулағыш материал (Материалдық деректер - байланыс) | I |
| Бөлме температурасы (қызмет көрсету) (Қаптаманың көрсеткіштері) | -40 °C ... 100 °C (in function of the curve derating) |
| Қосылым түрі (электрлік сипаттамалық деректер) | Connection by screw with capsule-traction |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | Six hundred |
| Қытай RoHS (Тексерулер және қоршаған ортаға төзімділік (E)) | Space of time for the intended use (FEUP): 50 years |
| REAch SVHC (Тексерулер және қоршаған ортаға төзімділік (E)) | Lead 7439-92-1 |
| Шағын полюске шамамен ажыратқандағы күш (созылу сынағы) | 4 N |
| Кернеу және өлшем (II/2) (Бұйымның қасиеттері) | 320 V |
| Кернеу және өлшем (III/2) (Бұйымның қасиеттері) | 160 V |
| Қоршаған орта температурасы (жинақтау) (Қаптаманың көрсеткіштері) | -5 °C ... 100 °C |
| Теңіз деңгейіндегі кернеу соққысына төзімділік (кедергісін тексереді (B)) | 2,95 kV |
| Металл бетінің жанасу ауданы (үстіңгі қабат) (Қабілеттілік конус.) | Tin (4 - 8 ám Sn) |
| Теңіз деңгейіндегі кернеу соққысына төзімділік (Механикалық сынақ (A)) | 2,95 kV |
| Нәтиже - Қорғау дәрежесі IP коды (Климат туралы эсселер (D)) | Protection against contact of fingers with finger proof IP20 |
| Өткізгіштің қатты бөлігі (электрлік сипаттамалық деректер) | 0,14 mm2 ... 1,5 mm2 |
| Өтпелі кернеу дизайны (II/2) (Мақаланың қасиеттері) | 2.5 kV |
| Еркек балтаның диаметрін өлшеу құралы (электрлік сипаттамалары) | 2.4 mm x 1.5 mm/1.6 mm |
| Өтпелі кернеу дизайны (III/2) (Мақаланың қасиеттері) | 2.5 kV |
| Өтпелі кернеу дизайны (III/3) (Мақаланың қасиеттері) | 2.5 kV |
| Оқшаулау кедергісі Полюс-іргелес (Механикалық сынақ (A)) | 15 TΩ |
| Иілгіш өткізгіштің қимасы (электрлік сипаттамалық деректер) | 0,14 mm2 ... 1,5 mm2 |
| Диаграмма түрі: MC 1,5/...-ST-3,81 MC 1,5/...-G-3,81-мен (сызбалар) | |
| AWG / kcmil өткізгішінің қимасы (электрлік сипаттамалық деректер) | 28 ... 16 |
| Қоршаған орта температурасы (сақтау / тасымалдау) (қаптаманың көрсеткіштері) | -40 °C ... 70 °C |
| UL 94 стандартына сәйкес тұтанғыштық класы (Материалдық деректер - байланыс) | V0 |
| Шамамен поло арқылы ашаға күш салу (ұшу сызықтары және әуе кеңістігі) | 6 N |
| Диаграмма түрі: MC 1,5/...-ST-3,81 MCD 1,5/...-G1-3,81 (Сызбалар) | |
| Эмборнаже нүктесінің металл беті (үстіңгі қабат) (қабілеттілік конусы) | Tin (4 - 8 ám Sn) |
| Диаграмма түрі: MC 1,5/...-ST-3,81 MC 1,5/...-G-3,81 THT-мен (сызбалар) | |
| Диаграмма түрі: MC 1,5/...-ST-3,81 MCVU 1,5/...-GFD-3,81 бар (сызбалар) | |
| Пайдаланылған портативті контактілер >20 Н (Ұшу сызықтары және әуе кеңістігі) талабы | Test approved |
| Әр бағанға шамамен ажыратылған кездегі күш (ұшу сызықтары және ауа кеңістіктері) | 4 N |
| Сынақтың сипаттамасы (стандарттарға сәйкес механикалық сынақ) | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Көлденең қимасы бірдей, қатты 2 өткізгіш (электрлік сипаттамалары) | 0,08 mm2 ... 0.5 mm2 |
| Өткізгіштердегі зақымдарды тексеру және босаңсыту (қоршаған орта жағдайлары) | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Әуе кеңістігі және ұшу желілері (стандарттарға сәйкес механикалық сынақтар) | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Көлденең қимасы бірдей, икемді 2 өткізгіш (электрлік сипаттамалары) | 0,08 mm2 ... 0.75 mm2 |
| Ғимараттың биіктігі (дәнекерлеу сабынсыз биіктік) (Материалдық деректер - корпус) | 11,1 mm |
| Ұшу сызығының ең төменгі мәні (II/2) (Стандарттарға сәйкес механикалық сынақ) | 1.6 mm |
| en 60695-2-13 стандартына сәйкес GWIT жіпшелерінің тұтану температурасы (Материалдық деректер - байланыс) | Seven hundred seventy five |
| Ұшу сызығының ең төменгі мәні (III/2) (Стандарттарға сәйкес механикалық сынақ) | 1.5 mm |
| Ұшу сызығының ең төменгі мәні (III/3) (Стандарттарға сәйкес механикалық сынақ) | 2 mm |
| Пластикалық жеңі бар, ұшы бар икемді өткізгіштің қимасы (электрлік сипаттамалары) | 0.25 mm2 ... 0.5 mm2 |
| en 60695-2-12 стандартына сәйкес GWFI жіпшелерінің тұтанғыштық саны (Материалдық деректер - байланыс) | Eight hundred fifty |
| Жүргізушінің қимасы / жүргізуші түрі / тарту күші (Қосылу және қосу әдісі) | 0.14 mm2 / stiff / > 7 N |
| Қосылым бөлігіне қатысты ескерту (стандарттарға сәйкес механикалық сынақ) | With the conductor of 1,5 mm2 (rigid) connected to it. |
| >20 Н (ұшу сызықтары мен әуе кеңістігі) қосылған кезде шатасу мүмкін еместігі талабы | Test approved |
| Пластикалық жеңсіз, ұшы бар икемді өткізгіштің қимасы (электрлік сипаттамалары) | 0.25 mm2 ... 1.5 mm2 |
| en 60695-10-2 стандартына сәйкес шарлардың қаттылығын температуралық тексеру (Материалдық деректер - байланыс) | 125 °C |
| Ауа саңылауының минималды мәні - өрістің біртекті еместігі (II/2) (Стандарттарға сәйкес механикалық сынау) | 1.5 mm |
| Ауа саңылауының минималды мәні - өрістің біртекті еместігі (III/2) (Стандарттарға сәйкес механикалық сынау) | 1.5 mm |
| Ауа саңылауының минималды мәні - өрістің біртекті еместігі (III/3) (Стандарттарға сәйкес механикалық сынау) | 1.5 mm |
| Тең қималы 2 өткізгіш, икемді, ұшының қақпағы бар, пластикалық жеңсіз (электрлік сипаттамалары) | 0.25 mm2 ... 0,34 mm2 |
| Көлденең қимасы бірдей, икемді ұшы бар 2 өткізгіш, пластикалық жеңі бар TWIN (электрлік сипаттамалары) | 0.5 mm2 ... 0.5 mm2 |
Өнім сипаттамасы
Connector for printed circuit board, nominal section: 1.5 mm², color: green, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Female, number of potentials: 3,
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
DiagramType: MC 1,5/...-ST-3,81 with MC 1,5/...-G-3,81
