MACX MCR-T-UIREL-UP

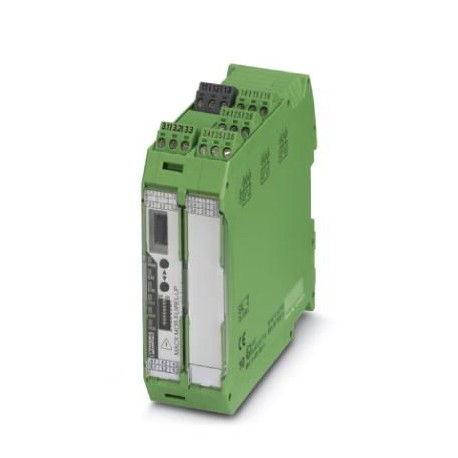

MACX MCR-T-UIREL-UP 2811378 PHOENIX CONTACT Temperature measuring transducer
$0.00USD
3695 қолжетімді
Негізгі сипаттамалар
GTIN:4046356288903
Тапсырыс кілті:2811378
(Жалпы):Class I, Zone 2, Group IIC T6
Каталог беті:Page 127 (C-5-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356288903 |
| Тапсырыс кілті | 2811378 |
| (Жалпы) | Class I, Zone 2, Group IIC T6 |
| Каталог беті | Page 127 (C-5-2017) |
| Тереңдігі (Ескерту) | 114.5 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 35 mm |
| (Енгізілген деректер) | 2 A (28 V DC) |
| Биіктігі (Ескерту) | 99 mm |
| ATEX (Жалпы) | II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx (Жалпы) | Ex nA nC ic IIC T4 Gc X |
| Шыққан елі | DE (Germany) |
| (Қосылым деректері) | Class I, Zone 2, Group IIC T6 |
| Арнайы тариф нөмірі | 85437090 |
| DNV GL-EMC (Жалпы) | A |
| Сәйкестік (Жалпы) | CE-compliant |
| SIL (Қосылым деректері) | 2 |
| ATEX (Қосылым деректері) | II 3 G Ex nA nC ic IIC T4 Gc X |
| Түс (Қосылым деректері) | gray |
| IECEx (Қосылым деректері) | Ex nA nC ic IIC T4 Gc X |
| Шығыс атауы (Кіріс деректері) | Relay output |
| UL, АҚШ/Канада (жалпы) | UL 508 Listed |
| Байланыс түрі (енгізу деректері) | 3 PDTs |
| DNV GL-Ылғалдылық (Жалпы) | B |
| DNV GL-қорабы (жалпы) | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-Діріл (Жалпы) | A |
| Шуға төзімділік (өлшемдері) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Бұрандалы бұранда (қуат көзі) | M3 |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| DNV GL-температурасы (жалпы) | B |
| Сәйкестік (Қосылым деректері) | CE-compliant |
| Байланыс материалы (кіріс деректері) | AgSnO2, hard gold-plated |
| Белгілеу (Қосылым деректері) | Input/switching output |
| Максималды биіктік (өлшемдері) | ≤ 2000 m |
| Электр оқшаулау (жалпы) | 4-way, between input/output/power supply/switching output |
| Қуат тұтыну (шығыс деректері) | < 2.4 W |
| Аршып алу ұзындығы (қуат көзі) | 7 mm |
| Қосу әдісі (қуат көзі) | Screw connection |
| UL, АҚШ/Канада (Қосылым деректері) | UL 508 Listed |
| Ағымдағы шығыс сигналы (Кіріс деректері) | 4 mA ... 20 mA (in the case of SIL; further free configuration without SIL) |
| Корпус материалы (қосылу деректері) | PA 6.6-FR |
| Қоректендіру кернеуінің диапазоны (шығыс деректері) | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
| Максималды кіріс тогы (Кіріс деректері) | 2 A (250 V AC) |
| Бір дана салмағы (қаптаманы қоспағанда) | 200.000 g |
| Ластану дәрежесі (Қосылым деректері) | 2 |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Конфигурацияланатын/бағдарламаланатын (енгізу деректері) | Yes |
| Электр оқшаулағышы (Қосылым деректері) | 375 V (Peak value in accordance with EN 60079-11) |
| Максималды коммутация кернеуі (кіріс деректері) | 250 V AC (250 V DC) |
| Асқын кернеу санаты (Қосылым деректері) | II |
| Электромагниттік үйлесімділік (Жалпы) | Conformance with EMC directive |
| Кіріс сигналының диапазоны (қоршаған орта жағдайлары) | -1000 mV ... 1000 mV |
| Максималды ток шығыс сигналы (кіріс деректері) | 22 mA |
| Максималды кернеу шығыс сигналы (кіріс деректері) | ± 11 V |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -20 °C ... 65 °C |
| Жүктеме/шығыс жүктеме тогының шығысы (Кіріс деректері) | ≤ 600 Ω (at 20 mA) |
| Жүктеме/шығыс жүктеме кернеуінің шығысы (Кіріс деректері) | ≥ 10 kΩ |
| Максималды тарату қатесі (Қосылым деректері) | 0.1 % (e.g. for Pt 100, 300 K span, 4 ... 20 mA) |
| Рұқсат етілген ылғалдылық (жұмыс) (өлшемдері) | typ. 5 % ... 95 % (non-condensing) |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | 1 |
| Өткізгіштің көлденең қимасы AWG макс. (Қуат көзі) | 14 |
| Өткізгіштің көлденең қимасы AWG мин. (Қуат көзі) | 24 |
| Электромагниттік үйлесімділік (Қосылым деректері) | Conformance with EMC directive |
| UL 94 (Жалпы) стандарты бойынша тұтанғыштық рейтингі | V0 |
| Температураны өлшеу диапазоны (қоршаған орта жағдайлары) | -250 °C ... 2500 °C (Range depending on the sensor type) |
| Өткізгіштің көлденең қимасының максималды қаттылығы (қуат көзі) | 2.5 mm² |
| Өткізгіштің көлденең қимасы қатты мин. (Қуат көзі) | 0.2 mm² |
| Максималды температура коэффициенті (Қосылым деректері) | 0.01 %/K |
| Потенциометрдің кедергі диапазоны (қоршаған орта жағдайлары) | 0 Ω ... 50 kΩ |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 85 °C |
| Сенсор қатесі болған жағдайдағы мінез-құлық (енгізу деректері) | according to NE 43 or freely configurable |
| Өткізгіштің көлденең қимасының икемді макс. (Қуат көзі) | 2.5 mm² |
| Өткізгіштің көлденең қимасының икемді мин. (Қуат көзі) | 0.2 mm² |
| Қолдануға болатын сенсор түрлері (TC) (Қоршаған орта жағдайлары) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (қосылу деректері) | V0 |
| Қолданылуы мүмкін сенсор түрлері (ҚДТ) (Қоршаған орта жағдайлары) | Pt, Ni, Cu sensors: 2, 3, 4-wire |
Өнім сипаттамасы
Freely programmable temperature converter with analog output and 3 limit value relays, standard configuration, resistance thermoresistors in 2, 3, or 4 conductor technology, thermocouples, galvanic se
