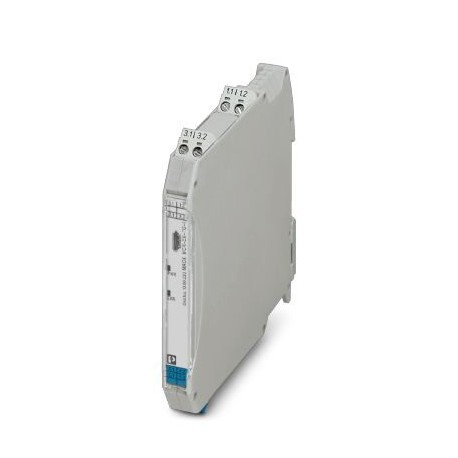

MACX MCR-EX-TC-I
MACX MCR-EX-TC-I 1050233 PHOENIX CONTACT Ex i temperature transducer: converts signals from thermocouples in..
$0.00USD
4459 қолжетімді
Негізгі сипаттамалар
GTIN:4055626663463
Тапсырыс кілті:1050233
(Сызбалар):
(Электромагниттік үйлесімділік деректері):IIC
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626663463 |
| Тапсырыс кілті | 1050233 |
| (Сызбалар) | |
| (Электромагниттік үйлесімділік деректері) | IIC |
| Каталог беті | Page 148 (C-5-2019) |
| Тереңдігі (Ескерту) | 114.5 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 12.5 mm |
| (Енгізілген деректер) | 4 mA ... 20 mA (SIL) |
| Биіктігі (Ескерту) | 112.5 mm |
| ATEX (электромагниттік үйлесімділік деректері) | I (M1) [Ex ia Ma] I |
| Топ (жалпы) | IIC |
| Топ (электромагниттік үйлесімділік деректері) | IIC/IIB/IIA |
| IECEx (ЭМС деректері) | [Ex ia Ma] I |
| Шыққан елі | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC001446 |
| ETIM 6.0 (eCl@ss) | EC002919 |
| ETIM 7.0 (eCl@ss) | EC002919 |
| (Қосылым деректері) | Ex ec ic IIC T4 Gc |
| Арнайы тариф нөмірі | 85437090 |
| DNV GL-EMC (EMC деректері) | B |
| SIL (Қосылым деректері) | 2 |
| Айналдыру моменті (қуат көзі) | 0.5 Nm ... 0.6 Nm |
| ATEX (Қосылым деректері) | I (M1) [Ex ia Ma] I |
| Сәйкестік (ЭМС деректері) | CE-compliant, additionally EN 61326 |
| Белгілеу (электромагниттік үйлесімділік деректері) | Conducted interferences |
| Түс (Қосылым деректері) | gray |
| IECEx (Қосылым деректері) | [Ex ia Ma] I |
| Кіріс қуаты Pi (жалпы) | 550 mW |
| Тағайындау (Қауіпсіздік деректері) | Conducted interferences |
| Шу шығарындысы (ЭМС деректері) | EN 61000-6-4 |
| DNV GL-Ылғалдылығы (ЭМС деректері) | B |
| Енгізу (Қоршаған орта жағдайлары) | Intrinsically safe |
| Кіріс тогы II (Жалпы) | 100 mA |
| Кіріс кернеуі Ui (жалпы) | 7 V |
| Сигнал шығысы (Кіріс деректері) | Current output |
| DNV GL-қосымшасы (EMC деректері) | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-дірілі (ЭМС деректері) | A |
| Шуға төзімділік (өлшемдері) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Бұрандалы бұранда (қуат көзі) | M3 |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 8.0 (Жіктеулер) | 27200206 |
| eCl@ss 9.0 (Жіктеулер) | 27210129 |
| Сәйкестік (Қосылым деректері) | CE-compliant, additionally EN 61326 |
| DNV GL-температурасы (ЭМС деректері) | B |
| Белгілеу (Қосылым деректері) | Input/power supply |
| Максималды биіктік (өлшемдері) | ≤ 2000 m |
| Максималды шығыс қуаты Po (Жалпы) | 350 mW |
| Қуат тұтыну (шығыс деректері) | ≤ 1 W |
| Қуаттың диссипациясы (Шығыс деректері) | ≤ 0.76 W |
| Аршып алу ұзындығы (қуат көзі) | 7 mm |
| Туралау аралығы (Қосылым деректері) | ± 5 % |
| Нөлдік туралау (Қосылым деректері) | ± 5 % |
| Қосу әдісі (қуат көзі) | Screw connection |
| Максималды шығыс тогы Io (Жалпы) | 400 mA |
| Максималды шығыс кернеуі Uo (Жалпы) | 3.5 V |
| Стандарттар/ережелер (ЭМС деректері) | EN 61000-4-6 |
| Күй дисплейі (Қосылым деректері) | Green LED (supply voltage, PWR) |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Арналар саны (Қосылым деректері) | 1 |
| Ағымдағы шығыс сигналы (Кіріс деректері) | 0 mA ... 20 mA |
| Корпус материалы (қосылу деректері) | PA 6.6-FR |
| Қоректендіру кернеуінің диапазоны (шығыс деректері) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| Пайдалануды шектеу (сызбалар) | EMC: class A product, see manufacturer's declaration in the download area |
| Стандарттар/ережелер (Қауіпсіздік туралы деректер) | EN 61000-4-6 |
| Номиналды қорек кернеуі (Шығыс деректері) | 24 V DC |
| Шығыс толқын (ток) (Кіріс деректері) | < 15 µAPP |
| Бір дана салмағы (қаптаманы қоспағанда) | 0.000 g |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Конфигурацияланатын/бағдарламаланатын (енгізу деректері) | Yes |
| Электр оқшаулағышы (Қосылым деректері) | 375 V (Peak value in accordance with EN 60079-11) |
| Максималды ток тұтынуы (Шығыс деректері) | < 40 mA (24 V DC) |
| Макс. сыртқы сыйымдылық Co (Жалпы) | 2 µF |
| Сыртқы индуктивтіліктің максималды мәні Lo (Жалпы) | 20 µH |
| Макс. ішкі сыйымдылық Ci (Жалпы) | 47 µF |
| REAch SVHC (Стандарттар мен ережелер) | Lead 7439-92-1 |
| Кіріс сигналының диапазоны (қоршаған орта жағдайлары) | -1000 mV ... 1000 mV |
| Кедергі шығарындысы (Қосылым деректері) | EN 61000-6-4 |
| Электромагниттік үйлесімділік (ЭМС деректері) | Conformance with EMC directive |
| Өлшеу диапазоны (қоршаған орта жағдайлары) | Min. 50 K with thermocouple, 10% of the nominal span of the respective range with mV sources |
| Қадамдық жауап (0–99%) (Қосылым деректері) | typ. 700 ms |
| Өткізгіштің көлденең қимасы AWG (қуат көзі) | 24 ... 14 |
| Қауіпсіздікке қатысты максималды кернеу Um (жалпы) | 253 V AC (125 V DC, Zone 2: 3.1, 3.2 = 30 V DC) |
| Әдеттегі суық нүкте қателері (Қосылым деректері) | ± 2 K |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -40 °C ... 70 °C (Any mounting position) |
| Өткізгіштің көлденең қимасы (қуат көзі) | 0.2 mm² ... 2.5 mm² |
| Жүктеме/шығыс жүктеме тогының шығысы (Кіріс деректері) | ≤ 600 Ω |
| Рұқсат етілген ылғалдылық (жұмыс) (өлшемдері) | 5 % ... 95 % (non-condensing) |
| Тарату қатесі, әдеттегі (Қосылым деректері) | 0.1 % (E.g., for type J, 600 K span, 4 mA ... 20 mA) |
| Өткізгіштің көлденең қимасы икемді (қуат көзі) | 0.2 mm² ... 2.5 mm² |
| Электромагниттік үйлесімділік (Қосылым деректері) | Conformance with EMC directive |
| Температураны өлшеу диапазоны (қоршаған орта жағдайлары) | -250 °C ... 2500 °C (Range depending on the sensor type) |
| Температура коэффициенті, типтік (Қосылым деректері) | 0.01 %/K |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -40 °C ... 80 °C |
| Сенсор қатесі болған жағдайдағы мінез-құлық (енгізу деректері) | As per NE 43 or can be freely defined |
| Қолдануға болатын сенсор түрлері (TC) (Қоршаған орта жағдайлары) | B, E, J, K, N, R, S, T, L, U, C, D, A-1, A-2, A-3, M, Lr |
| Өлшеу диапазонының соңғы мәнінен типтік ауытқу (Қауіпсіздік деректері) | 1 % |
Өнім сипаттамасы
Intrinsically Safe Temperature Converter: Transforms signals from thermocouples and mV sources installed in the Ex zone and transmits a 0/4-20 mA signal to a load in the safe zone. Free programming. 3
