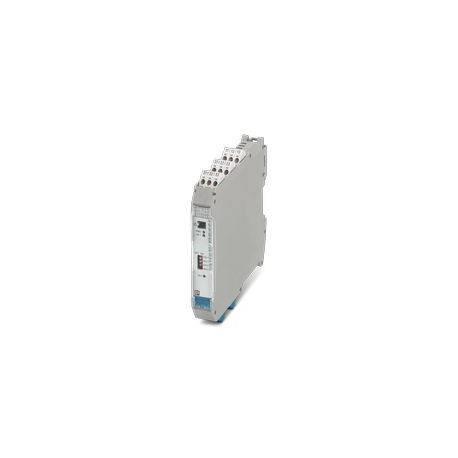

MACX MCR-EX-AP-2F-2I
MACX MCR-EX-AP-2F-2I 1290530 PHOENIX CONTACT Ex i-Frequency converters. the frequencies measured at the Ex i..
$755.02USD
50 қолжетімді
Негізгі сипаттамалар
:< 100 Ω ... 360 Ω (Short Circuit)
Жүктеме:0 Ω ... 600 Ω
Тереңдік:113.7 mm
Ені:17.5 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| < 100 Ω ... 360 Ω (Short Circuit) | |
| Жүктеме | 0 Ω ... 600 Ω |
| Тереңдік | 113.7 mm |
| Ені | 17.5 mm |
| Биіктігі | 112.5 mm |
| Белгіленген | II (1) G [Ex ia Ga] IIC |
| Жалпы | Accuracy, typical data in % of the basic measurement interval with UN, 23 °C |
| Биіктік | ≤ 2000 m |
| Импульс уақыты | 25 μs |
| Өнім түрі | Frequency value transformer |
| Бұрандалы бұранда | M3 |
| Сынақ кернеуі | 350 V (50 Hz, 60 sec) |
| Конфигурация | Software |
| Өнім тобы | MACX Analog |
| Қабық материалы | Polyamide (PA 6.6) |
| Қоректендіру кернеуі | 18 V ... 31.2 V |
| Қосылым түрі | Screw connection |
| Тереңдігі NS 35/7.5 | 114.5 mm (fitted on DIN rail NS 35/7.5 according to EN 60715) |
| Өлшем схемасы | |
| Шашыраңқы қуат | ≤ 1.5 W |
| Қорғаныс индексі | IP20 (Terminals) |
| Орнату түрі | NS 35/15, NS 35/7.5 |
| Қуат тұтынуы | 1.8 W |
| Күй көрсеткіші | Green LED (supply voltage) |
| Арналар саны | 2 |
| Билет сипаттамасы | Intrinsic safety |
| Гальваникалық бөлу | 5-way spacing |
| Желі ақауларын анықтау | < 0.05 mA ... 0.35 mA (Cable Break) |
| Қолданылатын енгізу көздері | According to IEC/EN 60947-5-6 NAMUR |
| AWG өткізгіш бөлімі | (Converted according to IEC) |
| Ағымдағы шығыс сигналы | 0 mA ... 20 mA (configurable) |
| Экс-орнату (EPL) | Gc |
| Максималды шығыс қуаты Por | 61.4 mW |
| Орнату орны | vertical, horizontal |
| Номиналды қоректендіру кернеуі | 24 V DC |
| Максималды шығыс тогы Ior | 23.4 mA |
| Максималды шығыс кернеуі Uor | 10.5 V |
| Қатты өткізгіш бөлімі | 0.2 mm² ... 2.5 mm² |
| Стандарттар/Техникалық сипаттамалар | IEC/EN 60079-11 |
| Оқшаулаудан тазартылатын ұзындық | 7 mm |
| Макс. Ішкі сыйымдылық Ci | despicable |
| Максималды коммутациялық кернеу | 30 V |
| Максималды қауіпсіздік кернеуі Um | 253 V AC |
| Максималды коммутациялық ток | 100 mA |
| Өлшемді оқшаулау кернеуі | 375 VPP |
| Икемді өткізгіш бөлімі | 0.2 mm² ... 2.5 mm² |
| Жиілікті өлшеу диапазоны | 0.001 Hz ... 20000 Hz |
| Ішкі индуктивтіліктің макс. Ли | despicable |
| Полярлықты кері қайтарудан қорғау | Yes |
| Қоршаған орта температурасы (қызмет көрсету) | -40 °C ... 70 °C (Individual Equipment: Discretionary Mounting Position) |
| Электромагниттік үйлесімділік | Testing according to the following standards and requirements: EN 61326-1 for use in the industrial field, NAMUR NE 21 |
| Типтік температура коэффициенті | ≤ 0.05% |
| Ішкі қауіпсіз тізбектер (EPL) | Ga |
| Ауаның рұқсат етілген ылғалдылығы (қызмет көрсету) | ≤ 95% (non-condensing) |
| UL 94 стандартына сәйкес тұтанғыштық класы | V0 |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 80 °C |
| Қысқа тұйықталу жағдайындағы шығыс тогы | 3.8 mA (Original Factory Settings, Adjustable) |
| Кабель үзілген жағдайда шығыс тогы | 20.5 mA (Original Factory Settings, Adjustable) |
| I (бір электр тізбегі): Сыртқы индуктивтіліктің макс. Lor/ Макс. сыртқы сыйымдылық Cor | 600 mH / 95 μF |
| I (біріктірілген электр тізбегі): Сыртқы индуктивтіліктің макс. Lor/ Макс. сыртқы сыйымдылық Cor | 100 mH / 4 μF, 10 mH / 5.7 μF, 2 mH / 7.8 μF, 0.1 mH / 17 μF |
| IIA (Бір электр тізбегі): Сыртқы индуктивтіліктің максималды мөлшері / максималды сыртқы сыйымдылық Cor | 450 mH / 75 μF |
| IIC (бір электр тізбегі): Сыртқы индуктивтіліктің максималды мөлшері / максималды сыртқы сыйымдылық Cor | 63 mH / 2.41 μF |
| IIA (Біріктірілген электр тізбегі): Сыртқы индуктивтіліктің максималды мөлшері / максималды сыртқы сыйымдылық Cor | 100 mH / 2.9 μF, 10 mH / 4.5 μF, 1 mH / 7.3 μF, 0.1 mH / 14 μF |
| IIC (Біріккен электр тізбегі): Сыртқы индуктивтіліктің максималды мөлшері / максималды сыртқы сыйымдылық Cor | 20 mH / 0.49 μF, 5 mH / 0.67 μF, 1 mH / 0.96 μF, 0.2 mH / 1.4 μF |
| IIB/IIIC (Бір электр тізбегі): Сыртқы индуктивтілік Макс. Lor/ Макс. сыртқы сыйымдылық Cor | 230 mH / 16.8 μF |
| IIB/IIIC (Біріккен электр тізбегі): Сыртқы индуктивтіліктің максималды мөлшері / максималды сыртқы сыйымдылық Cor | 100 mH / 1.9 μF, 20 mH / 2.7 μF, 2 mH / 4.5 μF, 0.5 mH / 6.4 μF |
