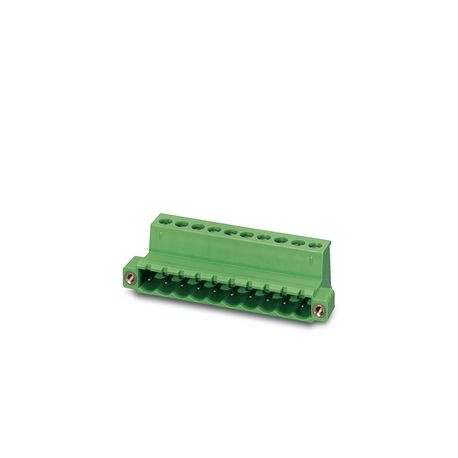

IC 2,5/ 6-STGF-5,08 BK
IC 2,5/ 6-STGF-5,08 BK 1575229 PHOENIX CONTACT Connector for printed circuit board, nominal section: 2.5 mm²..
$6.24USD
1640 қолжетімді
Негізгі сипаттамалар
:0.2 mm² / flexible / > 10 N
Сілтеме:Screw connection with cage
Қадам:5.08 mm
Ескерту:Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Сілтеме | Screw connection with cage |
| Қадам | 5.08 mm |
| Ескерту | Complies with WEEE/RoHS, no thread-like materials according to IEC 60068-2-82/JEDEC JESD 201 |
| түрі | Reversed |
| Нәтиже | Test passed |
| Амплитуда | 0.35 mm (10 Hz ... 60.1 Hz) |
| Жиілік | 10 - 150 - 10 Hz |
| Қаптама | Packed in carton |
| Ені [ені] | 40.6 mm |
| Биіктігі [сағ] | 15 mm |
| Ұзындығы [л] | 19.2 mm |
| Шок формасы | Semi-sinusoidal |
| Сыпыру жылдамдығы | 1 octave/min |
| Үдеу | 30g |
| Түсі (қорап) | Black (9005) |
| Бағандар саны | 6 |
| Өнім желісі | COMBICON Connectors M |
| Өнім түрі | Printed circuit board connector |
| Қысқыш түрі | Screw locking |
| Фланецті бекіту | Threaded flange |
| Жолдар саны | 1 |
| Өнім тобы | CI 2.5/.. -STGF |
| Шок ұзақтығы | 18 ms |
| Беткі әрлеу | Galvanic tin plating |
| Сынақ нұсқаулары | X, Y and Z axis (pos. and neg.) |
| Қосқыш жүйесі | COMBICON MSTB 2.5 |
| Байланыс материалы | Cu Alloy |
| Тұрақты айнымалы кернеу | 2.21 kV |
| Массалық кедергі | 1.8 mΩ |
| Циклдер саны | 25 |
| Номиналды ток IN | 12 A |
| Номиналды кернеу БҰ | 320 V |
| Қатайту моменті | 0.3 Nm |
| Маневрлік циклдер | 25 |
| Операцияға арналған ескертпе | According to DIN EN 61984, COMBICON connectors are switchable powerless (COC) connectors. For intended use, they must not be plugged in or disconnected when they are still energized or under load. |
| Сынақ сипаттамасы | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Ластану дәрежесі | 3 |
| Өлшемді сызба | |
| Оқшаулау материалы | PA |
| Массалық кедергі R1 | 1.8 mΩ |
| Массалық кедергі R2 | 1.7 mΩ |
| Номиналды көлденең қима | 2.5 mm² |
| Өлшемдеу кернеуі (II/2) | 630 V |
| Сыналған полюстер саны | 20 |
| Өлшем кернеуі (III/2) | 320 V |
| Өлшемдеу кернеуі (III/3) | 250 V |
| Әр оське сынақ ұзақтығы | 2.5 h |
| Байланыс қосылымының түрі | Thorn |
| Коррозиядан туындаған кернеу | 0.2 dm3KNOW2on 300 dm3/40 °C/1 cycle |
| Құрылғы түріндегі бұрандалы басы | Longitudinal slit (L) |
| Оқшаулау материалдары тобы | The |
| Ұсынылатын қысу құралы | 1212034 CRIMPFOX 6 |
| IEC 60112 стандартына сәйкес CTI | 600 |
| AWG өткізгішінің көлденең қимасы | 24 ... 12 |
| Номиналды импульстік кернеу (II/2) | 4 kV |
| Буферлік өлшеуіш axb / диаметрі | 2.8 mm x 2.0 mm / 2.4 mm |
| Ең аз ағып кету мәні (II/2) | 3.2 mm |
| Номиналды импульстік кернеу (III/2) | 4 kV |
| Номиналды импульстік кернеу (III/3) | 4 kV |
| Қатты өткізгіштің көлденең қимасы | 0.2 mm² ... 2.5 mm² |
| Импульстік кернеуді өлшеу (II/2) | 4 kV |
| Қоршаған орта температурасы (орнату) | -5 °C ... 100 °C |
| Ең аз сығымдау мәні (III/2) | 3 mm |
| Ең аз сығымдау мәні (III/3) | 3.2 mm |
| Номиналды оқшаулау кернеуі (II/2) | 630 V |
| Импульстік кернеуді өлшеу (III/2) | 4 kV |
| Импульстік кернеуді өлшеу (III/3) | 4 kV |
| Бір полюске созылу күші шамамен. | 5 N |
| Қоршаған орта температурасы (жұмыс режимі) | -40 °C ... 105 °C (depending on the derating curve) |
| Номиналды оқшаулау кернеуі (III/2) | 320 V |
| Икемді өткізгіштің көлденең қимасы | 0.2 mm² ... 2.5 mm² |
| Әр полюске ену күші шамамен. | 8 N |
| Номиналды оқшаулау кернеуі (III/3) | 250 V |
| Жылудың әсерінен туындаған стресс | 105 °C/168 h |
| Өткізгіш/тақтайшаны қосу бағыты | 0 ° |
| Алынатын бөліктің ұзындығы | 7 mm |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| UL 94 стандартына сәйкес жанғыштық класы | V0 |
| Теңіз деңгейінен жоғары тік импульстік кернеу | 4.8 kV |
| Металл бетінің жанасу аймағы (ортаңғы қабат) | Nickel (2 - 3 μm Ni) |
| Салыстырмалы ылғалдылық (тасымалдау және сақтау) | 30 % ... 70 % |
| Металл бетінің жанасу аймағы (беттік қабат) | Tin (5 - 7 μm Sn) |
| Металл бетінің қосылу нүктесі (ортаңғы қабат) | Nickel (2 - 3 μm Ni) |
| Бірдей көлденең қимасы бар 2 қатты өткізгіш | 0.2 mm² ... 1 mm² |
| Іргелес полюстер арасындағы оқшаулау кедергісі | > 5 MΩ |
| Металл беті, қосылу нүктесі (беттік қабат) | Tin (5 - 7 μm Sn) |
| Бірдей икемді көлденең қимасы бар 2 өткізгіш | 0.2 mm² ... 1.5 mm² |
| Ең аз ағызу мәні - біртекті емес диапазон (II/2) | 3 mm |
| Ең аз ағызу мәні - біртекті емес диапазон (III/2) | 3 mm |
| Минималды клиренс мәні - біртекті емес диапазон (III/3) | 3 mm |
| Беттік токтарға төзімділік (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| EN 60695-10-2 стандартына сәйкес Бринелл қаттылық сынағының температурасы | 125 °C |
| EN 60695-2-13 стандартына сәйкес GWIT талшықтарының тұтану температурасы | 775 |
| EN 60695-2-12 стандартына сәйкес GWFI жіпшесінің тұтанғыштық индексі | 850 |
| Орнатылған құлақшасы және пластикалық мойынтірегі бар икемді өткізгіштің көлденең қимасы | 0.25 mm² ... 2.5 mm² |
| Пластикалық мойынтірегі жоқ кабель ұшы бар икемді өткізгіштің көлденең қимасы | 0.25 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы/өткізгіш түрі/созылу күшінің номиналды мәні/нақты мәні | 0.2 mm² / rigid / > 10 N |
| Пластикалық мойынтірегі жоқ ферруласы бар бірдей икемді көлденең қимадағы 2 өткізгіш | 0.25 mm² ... 1 mm² |
| Пластикалық мойынтірегі бар егіз ферруласы бар, бірдей көлденең қималы икемді 2 өткізгіш | 0.5 mm² ... 1.5 mm² |
Өнім сипаттамасы
Printed circuit board connector
