IB IL TEMP 2 UTH-PAC

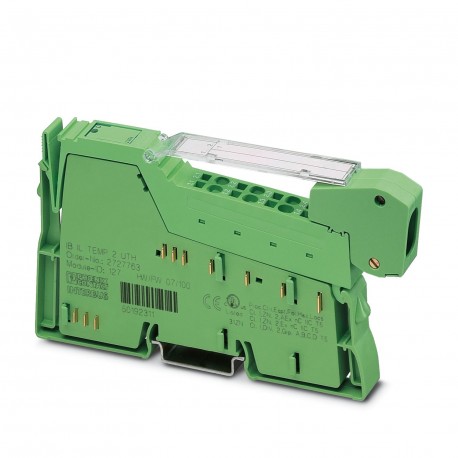

IB IL TEMP 2 UTH-PAC 2861386 PHOENIX CONTACT Inline terminal
$0.00USD
3005 қолжетімді
Негізгі сипаттамалар
:Failure of or insufficient communications power ULI/O error message sent to the bus coupler
Түрі:modular
Тереңдік:71.5 mm
Ені:12.2 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Failure of or insufficient communications power ULI/O error message sent to the bus coupler | |
| Түрі | modular |
| Тереңдік | 71.5 mm |
| Ені | 12.2 mm |
| Биіктігі | 136.8 mm |
| CCCex ескертпесі | Use in potentially explosive areas is not permitted in China. |
| Енгізу атауы | Analog UTH inputs |
| Ағымдағы жеребе | max. 60 mA |
| Өнім түрі | I/O component |
| Идентификациялық код (он алтылық) | 7F |
| Орнату түрі | DIN rail mounting |
| Жеке куәлік коды (дек.) | 127 |
| Жұмыс режимі | Process data operation with 2 words |
| Өнім тобы | Inline |
| Қоректендіру кернеуі | 7.5 V DC (via voltage jumper) |
| Қосылым атауы | Inline connector |
| Регистр ұзындығы | 32 bit |
| Мақаланы қайта қарау | 11 |
| Кірістер саны | 2 (Thermocouples or linear voltage) |
| Ластану дәрежесі | 2 (IEC 60664-1, EN 60664-1) |
| Қорғаныс класы | III (IEC 61140, EN 61140, VDE 0140-1) |
| Кесу ұзындығы | 8 mm |
| Қосылу әдісі | Inline data jumper |
| Ұзындық коды (дек) | 02 |
| Ұзындық коды (он алтылық) | 02 |
| Жеткізу көлемі | including Inline connector and labeling field |
| Кіріс мекенжайы аймағы | 4 Byte |
| Өлшемдері туралы ескертпе | Housing dimensions |
| Қорғаныш тізбегі | Surge protection (TC channels); up to ±40 V |
| Беріліс жылдамдығы | 500 kbps |
| A/D түрлендіру уақыты | typ. 120 µs (per channel) |
| Өлшемдік сурет | |
| Өлшеу принципі | Successive approximation |
| Өтінім бойынша ескертпе | Only for industrial use |
| Шығыс мекенжай аймағы | 4 Byte |
| Процесс деректерін жаңарту | max. 30 ms (For both channels) |
| Қорғау дәрежесі | IP20 |
| Диагностика хабарламалары | Failure of the internal I/O supply I/O error message sent to the bus coupler |
| Интерфейстер саны | 2 |
| Асқын кернеу санаты | II (IEC 60664-1, EN 60664-1) |
| Процесс деректер арнасы | 32 bit |
| Қоректендіру кернеуінің диапазоны | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Қосылу технологиясы | 2-conductor |
| Қажетті параметр деректері | 6 Byte |
| Ауа қысымы (жұмыс) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Енгізілген деректердің сипаттамасы | Inputs for thermocouples or linear voltage |
| AWG өткізгішінің көлденең қимасы | 28 ... 16 |
| Қажетті конфигурация деректері | 4 Byte |
| Өткізгіштің көлденең қимасы қатты | 0.08 mm² ... 1.5 mm² |
| Өлшенген мәнді көрсету | 16 bits (15 bits + sign bit) |
| Өткізгіштің көлденең қимасы, қатты | 0.08 mm² ... 1.5 mm² |
| Қоршаған орта температурасы (жұмыс) | -25 °C ... 55 °C |
| Ауа қысымы (сақтау/тасымалдау) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Өткізгіштің көлденең қимасы икемді | 0.08 mm² ... 1.5 mm² |
| Рұқсат етілген ылғалдылық (жұмыс) | 10 % ... 95 % (non-condensing) |
| Өткізгіштің көлденең қимасы, икемді | 0.08 mm² ... 1.5 mm² |
| Қолдануға болатын сенсор түрлері (TC) | U, T, L, J, E, K, N, S, R, B, C, W, HK |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -25 °C ... 85 °C |
| Қосылу технологиясы туралы ескертпе | Shielded compensating line for TC with encapsulated sensors |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) | 10 % ... 95 % (non-condensing) |
| Номиналды күй үшін максималды қуат дисперсиясы | 0.9 W |
| Сынақ кернеуі: 7,5 В қорек көзі (шина логикасы)/функционалды жерге қосу | 500 V AC, 50 Hz, 1 min. |
| Сынақ кернеуі: 24 В аналогтық қоректендіру (аналогтық енгізу/шығару)/функционалдық жерлендіру | 500 V AC, 50 Hz, 1 min. |
| Сынақ кернеуі: 7,5 В қорек көзі (шина логикасы)/24 В аналогтық қорек көзі (аналогтық енгізу/шығару) | 500 V AC, 50 Hz, 1 min. |
Өнім сипаттамасы
Inline, Temperature recording module, Analogue UTH inputs: 2 (Thermocouples or linear voltage), connection technology: 2 conductors, transmission rate on local bus: 500 kBit/s, protection rating: IP20
