IB IL AI 4/EF-2MBD-PAC

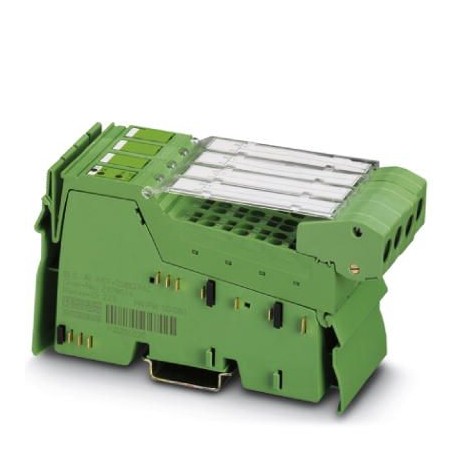

IB IL AI 4/EF-2MBD-PAC 2878641 PHOENIX CONTACT Inline terminal
$0.00USD
4696 қолжетімді
Негізгі сипаттамалар
GTIN:4017918996413
Тапсырыс кілті:2878641
Каталог беті:Page 282 (AX-2009)
Тереңдігі (Ескерту):71.5 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918996413 |
| Тапсырыс кілті | 2878641 |
| Каталог беті | Page 282 (AX-2009) |
| Тереңдігі (Ескерту) | 71.5 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 48.8 mm |
| (Интерфейстер) | max. 20 mA |
| Биіктігі (Ескерту) | 135 mm |
| (Аналогтық кірістер) | I/O / functional earth ground 500 V AC 50 Hz 1 min. |
| Шыққан елі | DE (Germany) |
| (Сызықтық потенциалдар) | -10 V ... 10 V |
| Арнайы тариф нөмірі | 85389091 |
| Белгілеу (Жалпы) | Inline local bus |
| Белгілеу (интерфейстер) | Main circuit supply (UM) |
| Өлшемдік сурет (Ескерту) | |
| Қосылу әдісі (Жалпы) | Inline data jumper |
| Қоректендіру кернеуі (интерфейстер) | 24 V DC (via voltage jumper) |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Сынақ бөлімі (Аналогтық кірістер) | 5 V supply, incoming remote bus/7.5 V supply (bus logics) 500 V AC 50 Hz 1 min. |
| Беріліс жылдамдығы (Жалпы) | 2 Mbps |
| Кіріс атауы (жол ішіндегі потенциалдар) | Analog inputs |
| Трансмиссиялық физика (жалпы) | Copper |
| Таза салмағы (қоршаған орта жағдайлары) | 210 g |
| Ағымдағы тұтыну (интерфейстер) | max. 200 mA |
| Деректер форматтары (Ішкі потенциалдар) | IB IL, IB ST, standardized representation, S7 compatible |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Қоректендіру кернеуінің диапазоны (интерфейстер) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Орнату түрі (қоршаған орта жағдайлары) | DIN rail |
| A/D ажыратымдылығы (сызық ішіндегі потенциалдар) | 16 bit |
| Кірістер саны (жол ішіндегі потенциалдар) | 4 |
| Бір дана салмағы (қаптаманы қоспағанда) | 210.000 g |
| Ауа қысымы (жұмыс) (өлшемдері) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Қосылу әдісі (Ішкі потенциалдар) | Inline shield connector |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Қорғаныс түрі (Ішкі потенциалдар) | Transient protection |
| A/D түрлендіру уақыты (сызықтық потенциалдар) | max. 10 µs |
| Қорғаныс класы (Электр оқшаулағышы) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Ағымдағы кіріс сигналы (Ішкі потенциалдар) | 0 mA ... 20 mA |
| Кернеу кіріс сигналы (Ішкі потенциалдар) | 0 V ... 5 V |
| Қосылу технологиясы (Ішкі әлеуеттер) | 2, 3, 4-wire |
| Шекті жиілік (3 дБ) (Ішкі потенциалдар) | 500 Hz |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 55 °C |
| Кірістің сипаттамасы (Ішкі потенциалдар) | Differential input, including sensor supply (24 V DC) |
| Ауа қысымы (сақтау/тасымалдау) (өлшемдері) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Өлшенген мәннің ажыратымдылығы (сызықтық потенциалдар) | 16 bits (15 bits + sign bit) |
| Рұқсат етілген ылғалдылық (жұмыс) (өлшемдері) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | 1 |
| Кіріс кедергісі тогының кірісі (Ішкі потенциалдар) | approx. 110 Ω |
| Салмақ сипаттамалары туралы ескертпе (қоршаған орта жағдайлары) | with connectors |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -25 °C ... 85 °C |
| Кернеу кірісінің кіріс кедергісі (желілік потенциалдар) | 300 kΩ |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) (Өлшемдері) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Стандартқа сәйкес қосылу (Электр оқшаулағышы) | CUL |
| Қосылым технологиясына қатысты ескертпе (желілік потенциалдар) | shielded |
Өнім сипаттамасы
Inline, Analog Input Module, Analog Inputs: 4, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, connection technology: 2, 3, 4 conductors, transm
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
