IB IL 24 PSDO 4/4-R-PAC

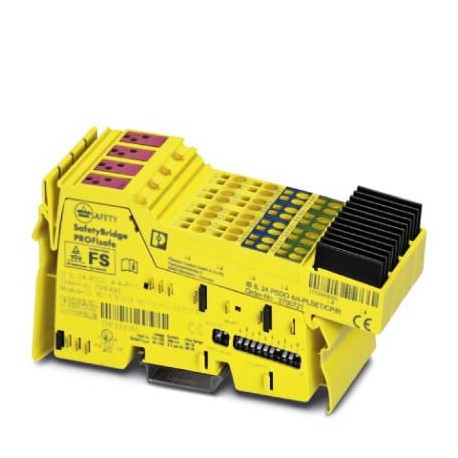

IB IL 24 PSDO 4/4-R-PAC 2700804 PHOENIX CONTACT Safety module
$0.00USD
3061 қолжетімді
Негізгі сипаттамалар
GTIN:4046356657402
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:2700804
(Жалпы):max. 3.03 A
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356657402 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 2700804 |
| (Жалпы) | max. 3.03 A |
| Тереңдігі (Ескерту) | 71.5 mm |
| Қаптау блогы | 1 pc |
| Ені (Ескерту) | 48.8 mm |
| (Интерфейстер) | 4 |
| Биіктігі (Ескерту) | 119.8 mm |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85389091 |
| Белгілеу (Жалпы) | Segment circuit supply (US) |
| Шығыс атауы (интерфейстер) | Digital outputs |
| Қоректендіру кернеуі (жалпы) | 24 V |
| Өлшемдері туралы ескертпе (Ескертпе) | Housing dimensions |
| Шығыс тогы (интерфейстер) | max. 3 A (Total current of all outputs) |
| Шығыс кернеуі (интерфейстер) | 24 V DC (US- 1 V) |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Санат (Сызықтық потенциалдар) | max. 4 (two channel; dependent in parameterization and wiring) |
| Ағымдағы тұтыну (жалпы) | typ. 30 mA (all outputs set including actuator current) |
| Қосылу әдісі (интерфейстер) | Spring-cage connection |
| Шығыстар саны (интерфейстер) | 4 (for two-channel assignment, +/- switching) |
| Қоректендіру кернеуінің диапазоны (Жалпы) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Белгілеу (Сызықтық потенциалдар) | EN 62061 |
| Шығыс сипаттамасы (интерфейстер) | +/- switching |
| Қорғаныс түрі (интерфейстер) | Overload protection, short-circuit protection of outputs |
| Белгілеу (Қоршаған орта жағдайлары) | Inline local bus |
| Қоректендіру кернеуі (сандық шығыстар) | 24 V DC (via voltage jumper) |
| Қорғаныс дәрежесі (өлшемдері) | IP20 |
| Қосылым технологиясы (интерфейстер) | 2, 3, 4-wire |
| Номиналды шығыс кернеуі (интерфейстер) | 24 V DC |
| Арналар саны (қоршаған орта жағдайлары) | 2 |
| Бір дана салмағы (қаптаманы қоспағанда) | 421.900 g |
| Ауа қысымы (жұмыс) (өлшемдері) | 80 kPa ... 108 kPa (up to 2000 m above sea level) |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Қосылу әдісі (қоршаған орта жағдайлары) | Inline data jumper |
| Қоректендіру кернеуінің диапазоны (сандық шығыстар) | 19.2 V DC ... 30 V DC |
| Беріліс жылдамдығы (қоршаған орта жағдайлары) | 500 kbps / 2 Mbps |
| Өнімділік деңгейі (ӨД) (Ішкі потенциалдар) | max. e (two channel; dependent in parameterization and wiring) |
| Қоршаған орта температурасы (жұмыс) (өлшемдері) | -25 °C ... 55 °C |
| Ауа қысымы (сақтау/тасымалдау) (өлшемдері) | 66 kPa ... 108 kPa (up to 3500 m above sea level) |
| Рұқсат етілген ылғалдылық (жұмыс) (өлшемдері) | 10 % ... 85 % (Take suitable measures against increased air humidity within the permitted temperature range.) |
| Пайдалануды шектеу (негізгі коммерциялық деректер) | EMC: class A product, see manufacturer's declaration in the download area |
| Модульге шаққандағы максималды шығыс тогы (интерфейстер) | 3 A (See technical data) |
| Арнаға шаққандағы максималды шығыс тогы (интерфейстер) | 2 A |
| Таза салмағы (Модуль электроникасына арналған қуат көзі) | 421.9 g |
| Қауіпсіздік тұтастығы деңгейі (SIL) (Ішкі потенциалдар) | max. 3 (two channel; dependent in parameterization and wiring) |
| Орнату түрі (Модуль электроникасына арналған қуат көзі) | DIN rail |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Өлшемдері) | -25 °C ... 70 °C |
| Рұқсат етілген ылғалдылық (сақтау/тасымалдау) (Өлшемдері) | 10 % ... 85 % (Take suitable measures against increased air humidity within the permitted temperature range.) |
| Қорғаныс класы (Қауіпсіздікке қатысты сипаттамалық деректер) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Диагностикалық хабарламалар (Модуль электроникасына арналған қуат көзі) | Short-circuit / overload of the digital outputs Error message in diagnostics code (bus) and display by means of the LED on the motor |
| Қауіпсіздік тұтастығы деңгейінің талап ету шегі (SIL CL) (Ішкі потенциалдар) | max. 3 (two channel; dependent in parameterization and wiring) |
| Салмақ сипаттамалары туралы ескертпе (Модуль электроникасына арналған қуат көзі) | with connectors |
Өнім сипаттамасы
Safety input/output components, digital output module with 4 safe positive and negative connection outputs; for the SafetyBridge, PROFIsafe and INTERBUS-Safety system; to SIL 3, Cat. 4/PL e, SIL 3, sp
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
