Қоймада Танымал өнім
HSCP-SP 2,5-1U4-65/65-7035

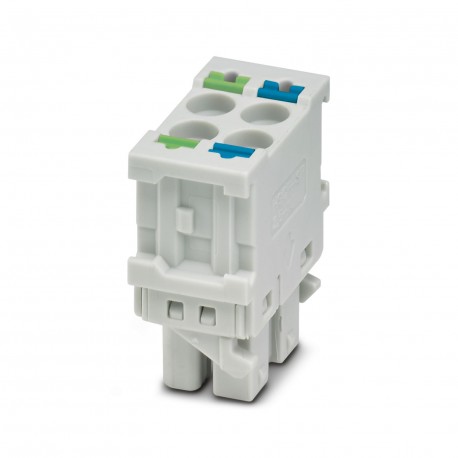

HSCP-SP 2,5-1U4-65/65-7035 2203195 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3632 қолжетімді
Негізгі сипаттамалар
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
Ескерту:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Түрі:Standard
Ұсыныс:5 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| Ескерту | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Түрі | Standard |
| Ұсыныс | 5 mm |
| Нәтиже | Test passed |
| Амплитуда | 0.35 mm (10 Hz ... 60.1 Hz) |
| Жиілік | 10 - 150 - 10 Hz |
| Ені [ені] | 18.8 mm |
| Биіктігі [сағ] | 10.9 mm |
| Ұзындығы [л] | 21.6 mm |
| Қауіпсіздік туралы ескертпе | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| Сыпыру жылдамдығы | 1 octave/min |
| Үдеу | 5g (60.1 Hz ... 150 Hz) |
| Құлыптау түрі | without |
| Өнім түрі | PCB connector |
| Құрастыру нотасы | Refer to the data sheet for the range in the download area. |
| Циклдер саны | 25 |
| Техникалық сипаттама | IEC 60999-1:1999-11 |
| Жолдар саны | 2 |
| Өнім тобы | HSCP-SP 2,5-.. |
| Термиялық стресс | 100 °C/168 h |
| Түсі (корпус) | light gray (7035) |
| Орнату фланеці | without |
| Сынақ нұсқаулары | X-, Y- and Z-axis |
| Мақаланы қайта қарау | 06 |
| Қосқыш жүйесі | HSC 2,5 |
| Байланыс материалы | Cu alloy |
| Коррозиялық стресс | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Кесу ұзындығы | 10 mm |
| Қосылу әдісі | Push-in spring connection |
| Қаптама түрі | packed in cardboard |
| Байланысқа төзімділік | 2 mΩ |
| Номиналды ток IN | 8 A |
| Номиналды кернеу БҰ | 320 V |
| Өлшемдік сурет | |
| Оқшаулағыш материал | PA |
| Лауазым саны | 4 |
| Потенциалдар саны | 4 |
| Номиналды кернеу (II/2) | 4 kV |
| Байланыс кедергісі R1 | 2 mΩ |
| Байланыс кедергісі R2 | 2.2 mΩ |
| Номиналды көлденең қима | 2.5 mm² |
| Қосылымдар саны | 4 |
| Номиналды кернеу (III/2) | 4 kV |
| Номиналды кернеу (III/3) | 250 V |
| Әр оське сынақ ұзақтығы | 2.5 h |
| Байланыс қосылымының түрі | Socket |
| Беттік сипаттамалары | Tin-plated |
| Ылғалға сезімталдық деңгейі | MSL 1 |
| Оқшаулағыш материалдар тобы | I |
| IEC 60112 стандартына сәйкес CTI | 600 |
| Тексерілген лауазымдар саны | 4 |
| AWG өткізгішінің көлденең қимасы | 24 ... 16 |
| Енгізу/шығару циклдары | 25 |
| Номиналды асқын кернеу (III/3) | 4 kV |
| Қайта ағыстағы дәнекерлеу циклдері | 3 |
| Жіктеу температурасы Tc | 260 °C |
| Өткізгіштің көлденең қимасы қатты | 0.2 mm² ... 1.5 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 105 °C (dependent on the derating curve) |
| Номиналды оқшаулау кернеуі (II/2) | 600 V |
| Өткізгіштің көлденең қимасы икемді | 0.2 mm² ... 2.5 mm² |
| Номиналды оқшаулау кернеуі (III/2) | 320 V |
| Номиналды оқшаулау кернеуі (III/3) | 250 V |
| ең аз ағып кету қашықтығы (II/2) | 3.2 mm |
| Қуат жиілігіне төзімді кернеу | 2.2 kV |
| ең аз сырғымалы қашықтық (III/2) | 3 mm |
| ең аз сырғымалы қашықтық (III/3) | 3.2 mm |
| Өткізгіш/PCB қосылым бағыты | 0 ° |
| Цилиндрлік өлшеуіш axb / диаметрі | 2.4 mm x 1.5 mm / 1.9 mm |
| Әр позаға шамамен беріктік. | 4 N |
| Бір позаға шамамен енгізу беріктігі. | 5 N |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Теңіз деңгейіндегі импульстік кернеуге төтеп береді | 4.8 kV |
| Металл бетінің жанасу аймағы (үстіңгі қабат) | Tin (Sn) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 55 °C |
| Салыстырмалы бақылау индексі (IEC 60112) | CTI 600 |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) | Tin (Sn) |
| Оқшаулау кедергісі, көршілес позициялар | > 5 MΩ |
| минималды клиренс мәні - біртекті емес өріс (II/2) | 3 mm |
| минималды клиренс мәні - біртекті емес өріс (III/2) | 3 mm |
| минималды клиренс мәні - біртекті емес өріс (III/3) | 3 mm |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура | 125 °C |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар | 0.25 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен | 0.25 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы/өткізгіш түрі/тарту күшінің орнатылған мәні/нақты мәні | 0.2 mm² / solid / > 10 N |
Өнім сипаттамасы
Connector for printed circuit board, nominal cross-section: 2.5 mm², colour: luminous grey, nominal current: 8 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Female, number of
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
