HC-Q05-I-CT-M

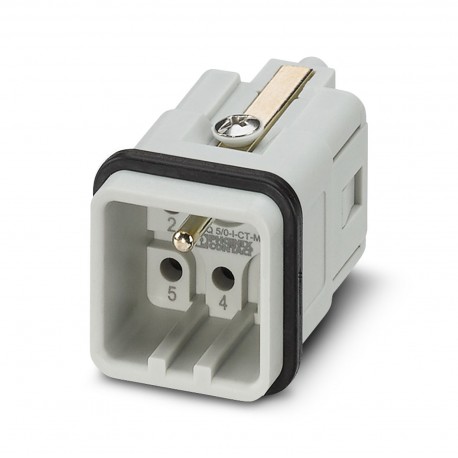

HC-Q05-I-CT-M 1406538 PHOENIX CONTACT HEAVYCON plug insert, Q5 series, 5-pos., crimp connection
$0.00USD
3993 қолжетімді
Негізгі сипаттамалар
:400 V (Conductor-Conductor)
Түрі:D7
Ені:21 mm
Биіктігі:39.5 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 400 V (Conductor-Conductor) | |
| Түрі | D7 |
| Ені | 21 mm |
| Биіктігі | 39.5 mm |
| Ұзындығы | 21 mm |
| Сериялар | HC-Q |
| Жалпы | for HC-D7 housing, CK2,5-ED crimp contacts (crimp contacts not included in scope of supply) |
| Қолданба | Power |
| Өнім түрі | Contact insert with a fixed no. of positions |
| Құрастыру нотасы | To ensure correct use, installation in housing with IP54 protection or better is required |
| Номиналды ток | 20 A (power contacts) |
| Тығыздағыш материалы | NBR, conductive |
| Мақаланы қайта қарау | 06 |
| Байланыс диаметрі | 2.5 mm |
| Байланыс материалы | Copper alloy |
| Байланыс нөмірлері | 1 - 5 |
| Қатайту моменті | 0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing) |
| Қосылым профилі | 5+PE |
| Ластану дәрежесі | 3 |
| Өлшемдік сурет | |
| Лауазым саны | 5 |
| Номиналды кернеу | 4 kV |
| Асқын кернеу санаты | III |
| Қосылу технологиясы | Crimp connection |
| Байланыс материалының түрі | turned |
| Номиналды кернеу (III/3) | 230 V (Conductor-PE) |
| Стандарттар/ережелер | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Өткізгіштің көлденең қимасы | 0.5 mm² ... 2.5 mm² (The cross section specification refers to the geometric cross section of the cable used) |
| Тасымалдаушы материалмен байланыс | PC |
| Байланыс бетінің материалы | Ag (alternatively Au) |
| Енгізу/шығару циклдары | ≥ 500 |
| AWG қосылымының көлденең қимасы | 20 ... 14 |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 125 °C (including heating up of contacts) |
| Стандартқа сәйкес қосылу | IEC / EN |
| Қуат контактілерінің номиналды кернеуі | 230/400 V |
| Әр позициядағы қосылымдар саны | 1 |
| Қосылымның көлденең қимасы PE контактісі | 0.5 mm² ... 2.5 mm² |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Қосылымның көлденең қимасы PE контактісі AWG | 20 ... 14 |
| Жеке сымның кесу ұзындығы | 7.5 mm |
Өнім сипаттамасы
Contact insert, number of poles: 5+PE, size: D7, number of connections per pole: 1, Male, Crimped connection, 230 V/400 V, 20 A, 0.5 mm² ... 2.5 mm², Application: Power
