HC-M-PN3-MOD-ST-BU

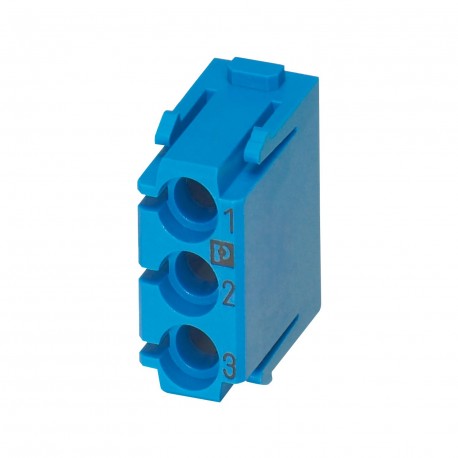

HC-M-PN3-MOD-ST-BU 1663475 PHOENIX CONTACT HEAVYCON pneumatic module, male/female, 3 connections
$0.00USD
4527 қолжетімді
Негізгі сипаттамалар
:- Lock together the pneumatic contact with the module. To do so, insert the contact into the module from the front.- Place the modules fitted with the contacts in the hinged retaining frame. The hinged retaining frame is fixed after insertion with HC-M-MHR-FIX (opening prevented).- The pneumatic hoses are pushed onto the pneumatic contact from the rear module side.The medium-sized module slots and sleeves/coupling housing with straight cable outlet direction are recommended
Ені:34.2 mm
Биіктігі:27.2 mm
Ұзындығы:14.6 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| - Lock together the pneumatic contact with the module. To do so, insert the contact into the module from the front.- Place the modules fitted with the contacts in the hinged retaining frame. The hinged retaining frame is fixed after insertion with HC-M-MHR-FIX (opening prevented).- The pneumatic hoses are pushed onto the pneumatic contact from the rear module side.The medium-sized module slots and sleeves/coupling housing with straight cable outlet direction are recommended | |
| Ені | 34.2 mm |
| Биіктігі | 27.2 mm |
| Ұзындығы | 14.6 mm |
| Жалпы | Hinged retaining frame HC-M-MHR...is required for HEAVYCON-ADVANCE housing of types B6 to B24 and HEAVYCON housing of types B6 to B48, pneumatic HC-M-PN... male and female connectors (Pneumatic male and female connectors not included in the scope of supply) |
| Қолданба | Pneumatics |
| Өнім түрі | Pneumatic insert, modular |
| Құрастыру нотасы | HC-CST (1676857) coding pins and HC-CBU (1676860) coding sockets are mandatory. Observe the minimum bending radii when connecting the hoses. |
| Байланыс нөмірлері | 1 - 3 |
| Қосылым профилі | 3 |
| Өлшемдік сурет | |
| Лауазым саны | 3 |
| Модуль ұяшықтарының саны | 1 |
| Тасымалдаушы материалмен байланыс | PC |
| Енгізу/шығару циклдары | ≥ 500 |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 80 °C |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Қысым шлангісінің қосылымының ішкі диаметрі | 4 mm |
