HC-M-HS-MOD-BU

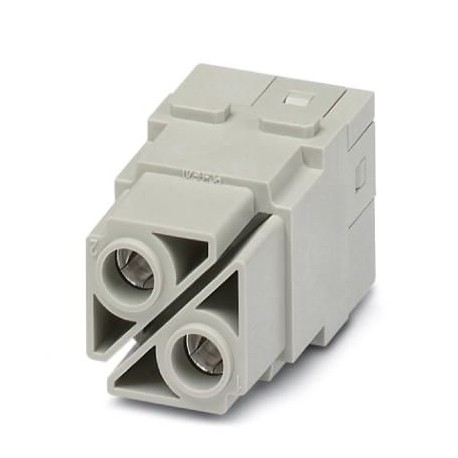

HC-M-HS-MOD-BU 1605001 PHOENIX CONTACT Contact insert module
$0.00USD
4778 қолжетімді
Негізгі сипаттамалар
GTIN:4017918893309
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:1605001
Каталог беті:Page 553 (C-4-2015)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918893309 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 1605001 |
| Каталог беті | Page 553 (C-4-2015) |
| Қаптау блогы | 1 pc |
| Шыққан елі | DE (Germany) |
| Арнайы тариф нөмірі | 85366990 |
| (Қоршаған орта жағдайлары) | 8 Nm (35 mm²) |
| Байланыс материалы (жалпы) | Copper alloy |
| Номиналды ток (өлшемдері) | 100 A |
| Ені (негізгі коммерциялық деректер) | 34.2 mm |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Биіктігі (негізгі коммерциялық деректер) | 50.3 mm |
| Ұзындығы (негізгі коммерциялық деректер) | 29.4 mm |
| Қосылым профилі (өлшемдері) | 2 |
| Номиналды кернеу (өлшемдері) | 8 kV |
| Байланыс тасымалдаушы материал (жалпы) | PC |
| Байланыс бетінің материалы (жалпы) | Ag |
| Номиналды кернеу (III/3) (Өлшемдері) | 1000 V |
| Серия (Механикалық сипаттамалары) | HC-M-HS |
| Бір дана салмағы (қаптаманы қоспағанда) | 71.100 g |
| Алтыбұрышты розетка (қоршаған орта жағдайлары) | SW 4 |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Қатайту моменті (қоршаған орта жағдайлары) | 6 Nm (16 mm²) |
| Қосылу (механикалық сипаттамалары) | Note for axial connection methodThe specified conductor cross sections refer to the geometric cross section of the used conductor.The use of conductors with a geometric cross section that deviates greatly from the nominal cross section of the conductor should be checked first.The wiring space of the axial screw technology has been designed for fine strand conductors as per VDE 0295 class 5. Deviating conductor superstructures (e.g. class 6 conductors) must be checked before use.ConnectionIt must be ensured before installation that the ball screw is completely turned back (chamber is open). Twisting the conductors is not allowed. The cores must be pushed up to the end of the contact chamber (until the contact is insulated). Keep the core in this position and tighten it using an Allen key. The required core end must be cut before a reconnection. Tightening the connection screw is allowed only once in order to prevent a breakage of the litz wire. |
| Корпустың ең төменгі биіктігі (қоршаған орта жағдайлары) | 72 mm |
| Өткізгіштің көлденең қимасы (қоршаған орта жағдайлары) | 16 mm² ... 35 mm² (The cross section specification refers to the geometric cross section of the cable used) |
| Қосылу әдісі (механикалық сипаттамалары) | Axial screw connection |
| Стандартқа сәйкес қосылу (Материалдық деректер) | CUL |
| Ластану дәрежесі (механикалық сипаттамалары) | 3 |
| Енгізу/шығару циклдары (Қоршаған орта жағдайлары) | ≥ 500 |
| Қосылымның көлденең қимасы AWG (қоршаған орта жағдайлары) | 4 ... 2 |
| Асқын кернеу санаты (механикалық сипаттамалары) | III |
| Құрастыру нұсқаулары (Механикалық сипаттамалары) | Use HC housing h >= 72 mm. Connection of the wires using a 4 mm. Allen wrench.Axial screw connection only for stranded wires.Plug-in connections may only be operated only when there is no load/voltage. |
| Модуль ұяшықтарының саны (механикалық сипаттамалары) | 2 |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (материалдық деректер) | V0 |
| Оқшаулауды қоса алғанда, сым диаметрі (қоршаған орта жағдайлары) | 11.4 mm |
| Қоршаған орта температурасы (жұмыс істеу) (Электрлік сипаттамалары) | -40 °C ... 125 °C |
| Жеке сымның ұзындығын алу (қоршаған орта жағдайлары) | 13 mm |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (механикалық сипаттамалары) | V0 |
