Қоймада Танымал өнім
HC-EVO-B16PT-BWD-HH-M25-PLRBK

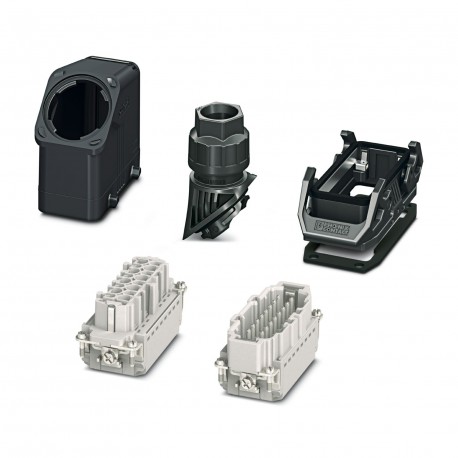

HC-EVO-B16PT-BWD-HH-M25-PLRBK 1407712 PHOENIX CONTACT Connector set
$0.00USD
4857 қолжетімді
Негізгі сипаттамалар
:0.14 mm² ... 2.5 mm² (with ferrule)
Түрі:B16
Ені:53 mm
Биіктігі:124 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| 0.14 mm² ... 2.5 mm² (with ferrule) | |
| Түрі | B16 |
| Ені | 53 mm |
| Биіктігі | 124 mm |
| Ұзындығы | 114 mm |
| Сериялар | HC-B |
| Кабель шығысы | straight |
| Тұрғын үй түрі | Complete housing |
| Құлыптау түрі | Latch |
| Өнім түрі | Connector set |
| Құрастыру нотасы | Coding also using the CP-HC (1686478) coding profiles. HC-B6../ HC-B10..for two coding profiles. HC-B16../ HC-B24..for four coding profiles. |
| Номиналды ток | 16 A |
| Соққы күші | IK09 |
| Мақаланы қайта қарау | 06 |
| Байланыс материалы | Copper alloy |
| Корпус материалы | PA |
| Қорғаныш жабыны | no |
| Кесу ұзындығы | 8 mm ... 10 mm |
| Қосылу әдісі | Push-in connection |
| Байланыс нөмірлері | 1 - 16 |
| Қатайту моменті | 0.8 Nm ... 1.2 Nm (PE connection) |
| Қосылым профилі | 16+PE |
| Ластану дәрежесі | 3 |
| Өлшемдік сурет | |
| Лауазым саны | 16 |
| Pg бұрандалы қосылымы | none |
| Номиналды кернеу | 6 kV |
| Қорғау дәрежесі | IP66 |
| Кабель розеткаларының саны | 1 |
| Асқын кернеу санаты | III |
| Қосылу технологиясы | Push-in connection |
| Номиналды кернеу (III/3) | 500 V |
| Бекіту ілмегінің материалы | PA |
| Өткізгіштің көлденең қимасы | 0.14 mm² ... 2.5 mm² (with ferrule) |
| Қоршау рейтингі (NEMA) | 12 (UL 50e) |
| Сыртқы кабель диаметрі | 9 mm ... 17 mm |
| Тасымалдаушы материалмен байланыс | PA |
| Байланыс бетінің материалы | Ag |
| Тығыздағыш материалы Жалпақ тығыздағыш | NBR |
| Енгізу/шығару циклдары | ≥ 500 |
| AWG қосылымының көлденең қимасы | 26 ... 14 (with ferrule) |
| Тығыздағыш материалы Профиль тығыздағышы | NBR |
| Бұрандалы қосылым түрі | 1x M25 |
| Құрастыру ойығының ені | 35 mm |
| Бұрғылау тесігінің қашықтығы, тік | 32 mm |
| Құрастыру кесіндісінің ұзындығы | 86 mm |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 100 °C |
| Бұрғылау тесігінің қашықтығы, көлденең | 103 mm |
| Стандартқа сәйкес қосылу | IEC / EN |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
Өнім сипаттамасы
EVO plug-in connector set consisting of: 1407731, 1407732, 1407648, 1407643, 1407670
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
