HC-B 24-EBUQ-2,5-48

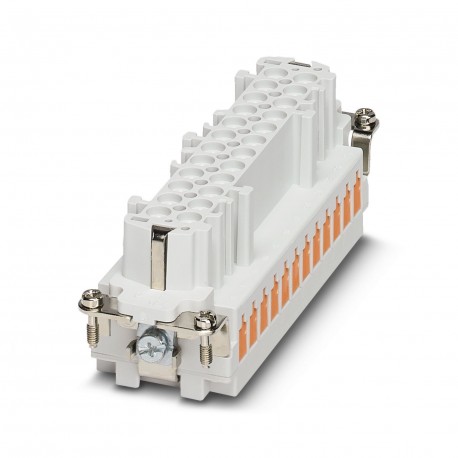

HC-B 24-EBUQ-2,5-48 1605608 PHOENIX CONTACT Contact insert
$24.54USD
437 қолжетімді
Негізгі сипаттамалар
GTIN:4017918940690
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:1605608
Каталог беті:Page 541 (C-2-2017)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918940690 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 1605608 |
| Каталог беті | Page 541 (C-2-2017) |
| Қаптау блогы | 10 pc |
| (Материалдық деректер) | 16 A |
| Шыққан елі | PL (Poland) |
| Арнайы тариф нөмірі | 85366990 |
| (Қоршаған орта жағдайлары) | PA: Fire protection in rail vehicles - requirement set R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| (Негізгі коммерциялық деректер) | Connectors may be operated only when there is no load/voltage. |
| Өлшемі (негізгі коммерциялық деректер) | B24 |
| (Стандарттар мен ережелер) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Номиналды ток (Материалдық деректер) | 16 A |
| Байланыс (негізгі коммерциялық деректер) | For housings of type B16/B32. Connectors may only be actuated when there is no load/voltage. |
| Номиналды кернеу (Материалдық деректер) | 6 kV |
| Бір дана салмағы (қаптаманы қоспағанда) | 126.680 g |
| Байланыс материалы (қоршаған орта жағдайлары) | Copper alloy |
| Номиналды кернеу (III/3) (Материалдық деректер) | 500 V |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally Friendly Use Period = 50 |
| Қосылу әдісі (негізгі коммерциялық деректер) | QUICKON connection |
| Байланыс нөмірлері (негізгі коммерциялық деректер) | 1 - 24 |
| Қоршаған орта температурасы (жинақтау) (Жалпы) | -25 °C ... 50 °C |
| Қоршаған орта температурасы (жұмыс) (Жалпы) | -40 °C ... 125 °C (including heating up of contacts) |
| Ластану дәрежесі (негізгі коммерциялық деректер) | 3 |
| Лауазым саны (негізгі коммерциялық деректер) | 24+PE |
| Асқын кернеу санаты (негізгі коммерциялық деректер) | III |
| Стандарттар/ережелер (Қоршаған орта жағдайлары) | PA: Fire protection in rail vehicles - requirement sets R22 and R23 acc. to DIN EN 45545-2 (Risk level HL1 - HL2) |
| Құрастыру нұсқаулары (негізгі коммерциялық деректер) | To ensure correct use, installation in housing with IP54 protection or better is required |
| Өткізгіштің көлденең қимасы (негізгі коммерциялық деректер) | 0.34 mm² ... 2.5 mm² (Litz wire structure VDE 0295, Class 1 - 5/litz wire diameter >= 0.2 mm) |
| Байланыс тасымалдаушы материал (қоршаған орта жағдайлары) | PA |
| Байланыс бетінің материалы (қоршаған орта жағдайлары) | Ag |
| Сым оқшаулағыш материалы (қоршаған орта жағдайлары) | PVC / PE |
| Енгізу/шығару циклдары (негізгі коммерциялық деректер) | ≥ 500 |
| Қосылымның көлденең қимасы AWG (негізгі коммерциялық деректер) | 22 ... 14 |
| Оқшаулауды қоса алғанда, сым диаметрі (негізгі коммерциялық деректер) | 1 mm ... 3.5 mm |
| Стандартқа сәйкес қосылу (Электрлік сипаттамалар) | CSA |
| UL 94 (Электрлік сипаттамалары) бойынша тұтанғыштық рейтингі | V0 |
| Бірдей көлденең қимадағы өткізгіштер арасындағы қосылу жиілігі (негізгі коммерциялық деректер) | 10 |
Өнім сипаттамасы
Contact insert, number of poles: 24+PE, size: B24, Female, QUICKON connection, 500 V, 16 A, 0.34 mm² ... 2.5 mm²
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
