Қоймада Танымал өнім
GMSTB 2,5/ 3-ST-7,62 RDBD-45SO

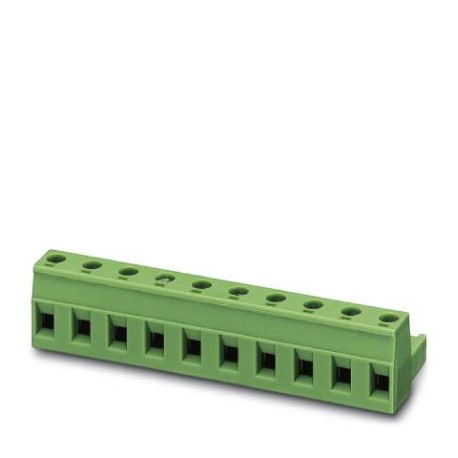

GMSTB 2,5/ 3-ST-7,62 RDBD-45SO 1839473 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4132 қолжетімді
Негізгі сипаттамалар
GTIN:4055626046495
Тапсырыс кілті:1839473
Қаптау блогы:1
Арнайы тариф нөмірі:85366990
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626046495 |
| Тапсырыс кілті | 1839473 |
| Қаптау блогы | 1 |
| Арнайы тариф нөмірі | 85366990 |
| (Қоршаған орта жағдайлары) | |
| Кернеу (тарту сынағы) | 400 V |
| Ескерту (Қосылу сыйымдылығы) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Ұсыныс (негізгі коммерциялық деректер) | 7.62 mm |
| Құлыптау (негізгі коммерциялық деректер) | without |
| Техникалық сипаттамасы (тартып алу сынағы) | IEC 60664-1:2007-04 |
| Айналдыру моменті (электрлік параметрлер) | 0.5 Nm ... 0.6 Nm |
| Питч (Материалдық деректер - корпус) | 7.62 mm |
| Номиналды ток (элементтің қасиеттері) | 12 A |
| (Тоқтату және қосылу әдісі) | 2.5 mm² / flexible / > 50 N |
| Қосылатын жүйе (негізгі коммерциялық деректер) | CLASSIC COMBICON |
| a өлшемі (Материалдық деректер - корпус) | 15.24 mm |
| Байланыс түрі (негізгі коммерциялық деректер) | Female connector |
| Ені [ w ] (Материалдық деректер - корпус) | 20.86 mm |
| Байланыс материалы (қосылу сыйымдылығы) | Cu alloy |
| Биіктігі [ сағ ] (Материалдық деректер - корпус) | 15 mm |
| Ұзындығы [l] (Материалдық деректер - корпус) | 18.2 mm |
| Деңгейлер саны (негізгі коммерциялық деректер) | 1 |
| Қосылу әдісі (негізгі коммерциялық деректер) | Screw connection with tension sleeve |
| Мақалалар ауқымы (негізгі коммерциялық деректер) | GMSTB 2,5/..-ST |
| (Ауа саңылаулары және ағып кету қашықтығы) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Жіпті кесу ұзындығы (электрлік параметрлер) | 7 mm |
| Оқшаулағыш материал тобы (тарту сынағы) | I |
| Лауазым саны (негізгі коммерциялық деректер) | 3 |
| Номиналды кернеу (II/2) (тарту сынағы) | 6 kV |
| Жетек пішінді бұранда басы (негізгі коммерциялық деректер) | Slotted (L) |
| Номиналды кернеу (III/2) (тарту сынағы) | 6 kV |
| Номиналды кернеу (III/3) (тарту сынағы) | 6 kV |
| Өлшемдік сызба (Материалдық деректер - корпус) | |
| Оқшаулағыш материал (Материалдық деректер - байланыс) | PA |
| Номиналды кернеу (III/2) (Заттың қасиеттері) | 6 kV |
| Беттік сипаттамалары (Қосылу сыйымдылығы) | hot-dip tin-plated |
| Қаптама түрі (өнімнің өлшемдері) | packed in cardboard |
| Мақаланың қысқаша сипаттамасы (негізгі коммерциялық деректер) | Printed-circuit board connector |
| Қаптамадағы дана (өнімнің өлшемдері) | 50 |
| Номиналды оқшаулау кернеуі (II/2) (тарту сынағы) | 1000 V |
| Номиналды оқшаулау кернеуі (III/2) (тарту сынағы) | 630 V |
| Номиналды оқшаулау кернеуі (III/3) (тарту сынағы) | 400 V |
| Қытай RoHS (ауа саңылаулары және ағып кету қашықтығы) | Environmentally Friendly Use Period = 50 |
| REAch SVHC (Ауа саңылаулары және ағып кету қашықтығы) | Lead 7439-92-1 |
| Номиналды оқшаулау кернеуі (III/2) (Заттың қасиеттері) | 630 V |
| Оқшаулағыш материалдар тобы (Материалдық деректер - байланыс) | I |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | 600 |
| Өткізгіштің көлденең қимасы (Электр параметрлері) | 0.2 mm² ... 2.5 mm² |
| Биіктігі (дәнекерлеу түйреуішінсіз) (Материалдық деректер - корпус) | 15 mm |
| Қоршаған орта температурасы (жинақтау) (Қаптама туралы ақпарат) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс істеу) (Қаптама туралы ақпарат) | -40 °C |
| Номинациялық қаптама бірліктері (өнімнің өлшемдері) | Pcs. |
| Өткізгіштің көлденең қимасы икемді (Электр параметрлері) | 0.2 mm² ... 2.5 mm² |
| Цилиндрлік өлшеуіш ось / диаметр (Электрлік параметрлер) | 2.8 mm x 2.4 mm / 2.5 mm |
| Өткізгіштің көлденең қимасы AWG / kcmil (Электр параметрлері) | 24 ... 12 |
| Металл бетінің жанасу аймағы (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (5 - 7 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (5 - 7 µm Sn) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Қаптама туралы ақпарат) | -40 °C ... 70 °C |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Материалдық деректер - байланыс) | V0 |
| Көлденең қимасы бірдей, қатты денелі 2 өткізгіш (Электр параметрлері) | 0.2 mm² ... 1 mm² |
| Көлденең қимасы бірдей, икемді 2 өткізгіш (Электр параметрлері) | 0.2 mm² ... 1.5 mm² |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі (Материалдық деректер - байланыс) | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы (Материалдық деректер - байланыс) | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура (Материалдық деректер - байланыс) | 125 °C |
| Өткізгіштің көлденең қимасы / өткізгіш түрі / созылу күші (тоқтату және қосу әдісі) | 0.2 mm² / solid / > 10 N |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар (Электрлік параметрлер) | 0.25 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен (электрлік параметрлер) | 0.25 mm² ... 2.5 mm² |
| Көлденең қимасы бірдей, көпіршікті, пластикалық жеңсіз феррулалары бар 2 өткізгіш (электрлік параметрлері) | 0.25 mm² ... 1 mm² |
| Көлденең қимасы бірдей, көп қабатты, пластикалық жеңі бар ЕКІ феррулалары бар 2 өткізгіш (электрлік параметрлері) | 0.5 mm² ... 1 mm² |
Өнім сипаттамасы
More details
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
