GMKDSP 3/ 5-7,62 GYNZ 2210658

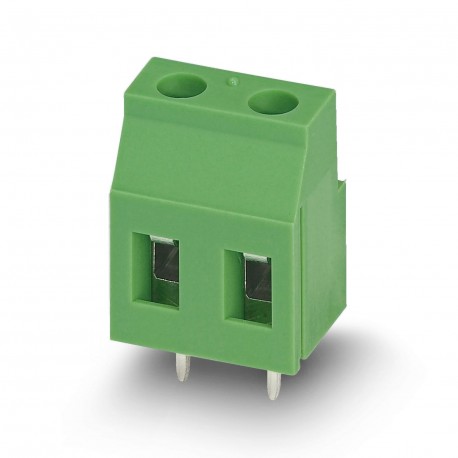

GMKDSP 3/ 5-7,62 GYNZ 2210658 1743731 PHOENIX CONTACT PCB terminal block
$0.00USD
3358 қолжетімді
Негізгі сипаттамалар
Ескерту:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Түрі:PC terminal block can be aligned
Ұсыныс:7.62 mm
Ені [ені]:38.1 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Ескерту | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Түрі | PC terminal block can be aligned |
| Ұсыныс | 7.62 mm |
| Ені [ені] | 38.1 mm |
| Биіктігі [сағ] | 23 mm |
| Ұзындығы [л] | 12.8 mm |
| Бекіту орналасуы | Linear pinning |
| Өнім желісі | COMBICON Terminals M |
| Өнім түрі | Printed circuit board terminal |
| Тесік диаметрі | 1.3 mm |
| Орнату түрі | Wave soldering |
| Техникалық сипаттама | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| Жолдар саны | 1 |
| Түйреуіш өлшемдері | 0.9 x 0.9 mm |
| Өнім тобы | GMKDSP 3 |
| Түсі (корпус) | gray (7042) |
| Мақаланы қайта қарау | 00 |
| Байланыс материалы | Cu alloy |
| Орнатылған биіктік | 18 mm |
| Кесу ұзындығы | 7 mm |
| Қосылу әдісі | Screw connection with tension sleeve |
| Қатайту моменті | 0.5 Nm ... 0.6 Nm |
| Қаптама түрі | packed in cardboard |
| Номиналды ток IN | 24 A |
| Номиналды кернеу БҰ | 630 V |
| Өлшемдік сурет | |
| Оқшаулағыш материал | PA |
| Өтінім бойынша ескертпе | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| Лауазым саны | 5 |
| Потенциалдар саны | 5 |
| Номиналды кернеу (II/2) | 6 kV |
| Жетек пішінді бұранда басы | Slotted Phillips recess (H1L) |
| Номиналды көлденең қима | 2.5 mm² |
| Қосылымдар саны | 5 |
| Номиналды кернеу (III/2) | 6 kV |
| Номиналды кернеу (III/3) | 500 V |
| Дәнекерлеу түйреуішінің ұзындығы [P] | 5 mm |
| Беттік сипаттамалары | Tin-plated |
| Оқшаулағыш материалдар тобы | I |
| Потенциалға сәйкес дәнекерлеу түйреуіштері | 1 |
| IEC 60112 стандартына сәйкес CTI | 600 |
| AWG өткізгішінің көлденең қимасы | 24 ... 12 |
| Номиналды асқын кернеу (III/3) | 6 kV |
| Өткізгіштің көлденең қимасы қатты | 0.2 mm² ... 4 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Номиналды оқшаулау кернеуі (II/2) | 1000 V |
| Өткізгіштің көлденең қимасы икемді | 0.2 mm² ... 2.5 mm² |
| Қосылымның көлденең қимасы туралы ескертпе | With connected conductor 4 mm² (solid). |
| Номиналды оқшаулау кернеуі (III/2) | 630 V |
| Номиналды оқшаулау кернеуі (III/3) | 500 V |
| ең аз ағып кету қашықтығы (II/2) | 5.5 mm |
| ең аз сырғымалы қашықтық (III/2) | 5.5 mm |
| ең аз сырғымалы қашықтық (III/3) | 6.3 mm |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V2 |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Салыстырмалы бақылау индексі (IEC 60112) | CTI 600 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) | Tin (5 - 7 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) | Tin (5 - 7 µm Sn) |
| Көлденең қимасы бірдей, екі қатты өткізгіш | 0.2 mm² ... 1.5 mm² |
| Көлденең қимасы бірдей, икемді 2 өткізгіш | 0.2 mm² ... 1.5 mm² |
| минималды клиренс мәні - біртекті емес өріс (II/2) | 5.5 mm |
| минималды клиренс мәні - біртекті емес өріс (III/2) | 5.5 mm |
| минималды клиренс мәні - біртекті емес өріс (III/3) | 5.5 mm |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар | 0.25 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен | 0.25 mm² ... 2.5 mm² |
| Көлденең қимасы бірдей, икемді, пластикалық жеңсіз ферруласы бар 2 өткізгіш | 0.25 mm² ... 0.75 mm² |
| Көлденең қимасы бірдей, икемді, пластикалық жеңі бар TWIN феррулы бар 2 өткізгіш | 0.5 mm² ... 1.5 mm² |
Өнім сипаттамасы
Printed circuit board terminal, rated current: 24 A, sizing voltage (III/2): 630 V, nominal section: 2.5 mm², Number of potentials: 5, Number of rows: 1, Number of poles per row: 5, item family: GMKDS
