Қоймада Танымал өнім
FRONT-MSTB 2,5/ 6-STFS59-5,08A

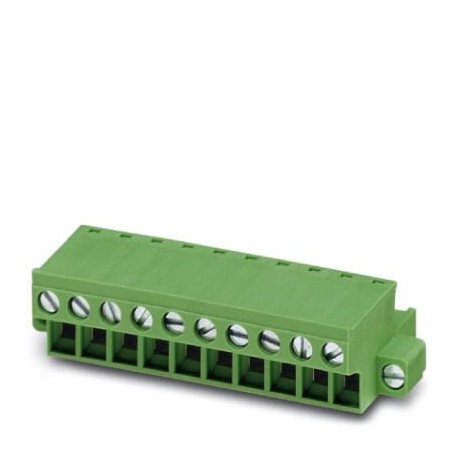

FRONT-MSTB 2,5/ 6-STFS59-5,08A 1862178 PHOENIX CONTACT PCB connector, nominal current: 12 A, rated voltage (..
$0.00USD
3789 қолжетімді
Негізгі сипаттамалар
EAN:Four trillion fifty five billion six hundred twenty six million one hundred thirty eight thousand five hundred ten
Кілт реті:One million eight hundred sixty two thousand one hundred seventy eight
(Сызбалар):
Кілт сату:AAAFAA -
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| EAN | Four trillion fifty five billion six hundred twenty six million one hundred thirty eight thousand five hundred ten |
| Кілт реті | One million eight hundred sixty two thousand one hundred seventy eight |
| (Сызбалар) | |
| Кілт сату | AAAFAA - |
| Қаптау блогы | 50 pcs |
| Қадам (сызбалар) | 5,08 mm |
| (Қабілеттілік конексі.) | Section: 2,5 mm2; Length: 10 mm |
| Шыққан елі | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| БҰҰ СПСК 13.2 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| БҰҰ SPSC 18.0 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| БҰҰ SPSC 19.0 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| БҰҰ SPSC 20.0 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| БҰҰ SPSC 21.0 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| Тарифтік нөмір тарифі | Eighty five million three hundred sixty six thousand nine hundred ninety |
| eCl@ss 4.0 (Бағалаулар) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 4.1 (Бағалаулар) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 5.0 (Бағалаулар) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 5.1 (Бағалаулар) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 6.0 (Бағалаулар) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 7.0 (Бағалаулар) | Twenty seven million four hundred forty thousand three hundred nine |
| eCl@ss 8.0 (Бағалаулар) | Twenty seven million four hundred forty thousand three hundred nine |
| eCl@ss 9.0 (Бағалаулар) | Twenty seven million four hundred forty thousand three hundred nine |
| Нәтиже (созылу сынағы) | Test approved |
| Ең аз тапсырыс саны | 50 pcs |
| Қысқартылған сөз (сызбалар) | Plug-in connector for plate circ. printed |
| Қосылатын жүйе (сызбалар) | CLASSIC COMBICON |
| Тіректер саны (сызбалар) | Six |
| Байланыс түрі (сызбалар) | Female connection |
| (Қоршаған орта жағдайлары) | Test approved |
| Қабат саны (сызбалар) | One |
| Мақалалар жиынтығы (Суреттер) | FRONT-MSTB 2,5/..-STF |
| Қосылым түрі (сызбалар) | Connection by screw front |
| Көрнекі бақылау (созылу сынағы) | Test passed DIN en 60512-1-1:2003-01 |
| Потенциал саны (сызбалар) | Six |
| Қадам (Материалдық деректер - корпус) | 5,08 mm |
| Өлшемдерін тексеру (созылу сынағы) | Test passed DIN en 60512-1-2:2003-01 |
| Циклдер саны (созылу сынағы) | Twenty five |
| Қосылымдар саны (сызбалар) | Six |
| Бірлік салмағы (қаптаманы қоспағанда) | 19,100 g |
| Суық күш (Қарсылықты тексереді (B)) | -40 °C/2 h |
| Оқшаулау (Материалдық деректер - байланыс) | PA |
| Баспалардың кедергісі (созылу сынағы) | Test passed DIN en 60068-2-70:1996-07 |
| Бақылау (ораудың белгілері) | According to the standard DIN en 61984, connectors, COMBICON are connectors no power switching (COC). In the case of a use in accordance with what is prescribed, these should not be plugged or unplugged under voltage or under load. |
| Созылу сынағы арқылы беріктік сынағы | 44 N |
| (Қосылу және қосылу әдісі) | 2.5 mm2 / flexible / > 50 N |
| Поляризация және кодтау (созылу сынағы) | Test passed DIN en 60512-13-5:2006-11 |
| Термиялық кернеу (кедергіні тексереді (B)) | 100 °C/168 h |
| Қаптама түрі (өнім өлшемдері) | packaged in box |
| Түсті корпус (Материалдық деректер - байланыс) | green (6021) |
| Ашаның циклдары (Механикалық сынақ (A)) | Twenty five |
| Қысқышпен қысу ұсынылады (Ability conex.) | 1212034 CRIMPFOX 6 |
| Бақылау (Жаңа бағыттар) | According to WEEE/RoHS, without filaments according to IEC 60068-2-82/JEDEC JESD 201 |
| Сынақтың сипаттамасы (созылу сынағы) | DIN EN 60512-15-1:2009-03 |
| қосылатын модуль (электрлік сипаттамалық деректер) | yes |
| Шаршау коррозиясы (кедергісін тексереді (B)) | 0,2 dmThreeSOTwoin 300 dmThree/40 °C/1 cycle |
| Номиналды ток (мақаланың қасиеттері) | 12 To |
| Номиналды кернеу (мақаланың қасиеттері) | 320 V |
| (Тексерулер және қоршаған ортаға төзімділік (E)) | No dangerous substances above the thresholds |
| Кернеу өлшемі (мақаланың қасиеттері) | 250 V |
| Айнымалы кернеуге төзімді (кедергіні тексереді (B)) | 2,21 kV |
| Айнымалы ток кернеуіне төзімді (Механикалық сынақ (A)) | 2,21 kV |
| Контур өлшемдері (Материалдық деректер - корпус) | |
| Материалмен жанасу (кесу жиегінде көрсетілген нұсқаулар) | Cu alloy |
| Қаптаманың белгіленуі Бірліктер (өнім өлшемдері) | Units |
| Байланысқа төзімділік ROne (Механикалық сынақ (A)) | 1,9 mΩ |
| RTwo жанасу кедергісі (Механикалық сынақ (A)) | 1,9 mΩ |
| Шамамен поло арқылы ашаға күш салу (созылу сынағы) | 12 N |
| Сынақтың сипаттамасы (Керістігін тексереді (B)) | DIN EN ISO 6988:1997-03 |
| Сынақтың сипаттамасы (Климат туралы эсселер (D)) | DIN EN 61984 (VDE 0627):2009-11 |
| Қабыршақтану ұзақтығы (электрлік сипаттамалық деректер) | 10 mm |
| Сынақтың сипаттамасы (Механикалық сынақ (A)) | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Созылу сынағы (Қосылу және қосу әдісі) | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Қатайту моменті (электрлік сипаттамалық деректер) | 0.5 Nm ... 0.6 Nm |
| Топтық оқшаулағыш материал (Материалдық деректер - байланыс) | I |
| Қосылым түрі (электрлік сипаттамалық деректер) | Connection by screw front |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | Six hundred |
| Қытай RoHS (Тексерулер және қоршаған ортаға төзімділік (E)) | Space of time for the intended use: unlimited = FEUP-e |
| Шағын полюске шамамен ажыратқандағы күш (созылу сынағы) | 9 N |
| Кернеу және өлшем (II/2) (Бұйымның қасиеттері) | 630 V |
| Кернеу және өлшем (III/2) (Бұйымның қасиеттері) | 320 V |
| Теңіз деңгейіндегі кернеу соққысына төзімділік (кедергісін тексереді (B)) | To 4.8 kV |
| Теңіз деңгейіндегі кернеу соққысына төзімділік (Механикалық сынақ (A)) | To 4.8 kV |
| Беттің сипаттамалары (кесу жиегіндегі нұсқаулар) | tinning of malleable cast iron |
| Нәтиже - Қорғау дәрежесі IP коды (Климат туралы эсселер (D)) | Protection against contact of fingers with finger proof IP20 |
| Бөлме температурасы (қызмет көрсету) (өнімнің жалпы көрсеткіштері) | -40 °C ... 100 °C (in function of the curve derating) |
| Өткізгіштің қатты бөлігі (электрлік сипаттамалық деректер) | 0,34 mm2 ... 2.5 mm2 |
| Өтпелі кернеу дизайны (II/2) (Мақаланың қасиеттері) | 4 kV |
| Еркек балтаның диаметрін өлшеу құралы (электрлік сипаттамалары) | 2.8 mm x 2.0 mm/2.4 mm |
| Өтпелі кернеу дизайны (III/2) (Мақаланың қасиеттері) | 4 kV |
| Өтпелі кернеу дизайны (III/3) (Мақаланың қасиеттері) | 4 kV |
| Оқшаулау кедергісі Полюс-іргелес (Механикалық сынақ (A)) | > 0.2 TΩ |
| Иілгіш өткізгіштің қимасы (электрлік сипаттамалық деректер) | 0,2 mm2 ... 2.5 mm2 |
| Қоршаған орта температурасы (жинақтау) (өнімнің жалпы көрсеткіштері) | -5 °C ... 100 °C |
| AWG / kcmil өткізгішінің қимасы (электрлік сипаттамалық деректер) | 24 ... 12 |
| UL 94 стандартына сәйкес тұтанғыштық класы (Материалдық деректер - байланыс) | V0 |
| Шамамен поло арқылы ашаға күш салу (ұшу сызықтары және әуе кеңістігі) | 12 N |
| Металл бетінің жанасу ауданы (үстіңгі қабат) (кесу жиегіндегі нұсқаулар) | Tin (4 - 8 ám Sn) |
| Пайдаланылған портативті контактілер >20 Н (Ұшу сызықтары және әуе кеңістігі) талабы | Test approved |
| Әр бағанға шамамен ажыратылған кездегі күш (ұшу сызықтары және ауа кеңістіктері) | 9 N |
| DIN 46228-4 (Ability conex.) стандартына сәйкес, жағасы оқшауланған жетекші. | Section: 0.5 mm2; Length: 8 mm ... 10 mm |
| Сынақтың сипаттамасы (стандарттарға сәйкес механикалық сынақ) | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Қоршаған орта температурасы (сақтау / тасымалдау) (өнімнің жалпы көрсеткіштері) | -40 °C ... 70 °C |
| Көлденең қимасы бірдей, қатты 2 өткізгіш (электрлік сипаттамалары) | 0,2 mm2 ... 1.5 mm2 |
| Өткізгіштердегі зақымдарды тексеру және босаңсыту (қоршаған орта жағдайлары) | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Әуе кеңістігі және ұшу желілері (стандарттарға сәйкес механикалық сынақтар) | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Диаграмма түрі: FRONT-MSTB 2,5/...-STF-5,08 MDSTB 2,5/...-GF-5,08 (Сызбалар) | |
| DIN 46228-1 (Ability conex.) стандартына сәйкес, мойынтірегі жоқ жетек оқшауланған. | Section: 0.5 mm2; Length: 8 mm ... 10 mm |
| Көлденең қимасы бірдей, икемді 2 өткізгіш (электрлік сипаттамалары) | 0,2 mm2 ... 1.5 mm2 |
| Эмборнаже нүктесінің металл беті (үстіңгі қабат) (кесу жиегіндегі нұсқаулар) | Tin (4 - 8 ám Sn) |
| Диаграмма түрі: FRONT-MSTB 2,5/...-STF-5,08 CC 2,5/...-GF-5,08 P26THR бар (Сызбалар) | |
| Диаграмма түрі: FRONT-MSTB 2,5/...-STF-5,08 CCV 2,5/...-GF-5,08 P26THR бар (Сызбалар) | |
| Диаграмма түрі: FRONT-MSTB 2,5/...-STF-5,08 CCV 2,5/...-GF-5,08-LR P...THR бар (Сызбалар) | |
| Ұшу сызығының ең төменгі мәні (II/2) (Стандарттарға сәйкес механикалық сынақ) | 3.2 mm |
| en 60695-2-13 стандартына сәйкес GWIT жіпшелерінің тұтану температурасы (Материалдық деректер - байланыс) | Seven hundred seventy five |
| Ұшу сызығының ең төменгі мәні (III/2) (Стандарттарға сәйкес механикалық сынақ) | 3 mm |
| Ұшу сызығының ең төменгі мәні (III/3) (Стандарттарға сәйкес механикалық сынақ) | 3.2 mm |
| Пластикалық жеңі бар, ұшы бар икемді өткізгіштің қимасы (электрлік сипаттамалары) | 0.25 mm2 ... 2.5 mm2 |
| en 60695-2-12 стандартына сәйкес GWFI жіпшелерінің тұтанғыштық саны (Материалдық деректер - байланыс) | Eight hundred fifty |
| Жүргізушінің қимасы / жүргізуші түрі / тарту күші (Қосылу және қосу әдісі) | 0,34 mm2 / stiff / > 15 N |
| >20 Н (ұшу сызықтары мен әуе кеңістігі) қосылған кезде шатасу мүмкін еместігі талабы | Test approved |
| Пластикалық жеңсіз, ұшы бар икемді өткізгіштің қимасы (электрлік сипаттамалары) | 0.25 mm2 ... 2.5 mm2 |
| en 60695-10-2 стандартына сәйкес шарлардың қаттылығын температуралық тексеру (Материалдық деректер - байланыс) | 125 °C |
| Ауа саңылауының минималды мәні - өрістің біртекті еместігі (II/2) (Стандарттарға сәйкес механикалық сынау) | 3 mm |
| Ауа саңылауының минималды мәні - өрістің біртекті еместігі (III/2) (Стандарттарға сәйкес механикалық сынау) | 3 mm |
| Ауа саңылауының минималды мәні - өрістің біртекті еместігі (III/3) (Стандарттарға сәйкес механикалық сынау) | 3 mm |
| Тең қималы 2 өткізгіш, икемді, ұшының қақпағы бар, пластикалық жеңсіз (электрлік сипаттамалары) | 0.25 mm2 ... 1 mm2 |
| Көлденең қимасы бірдей, икемді ұшы бар 2 өткізгіш, пластикалық жеңі бар TWIN (электрлік сипаттамалары) | 0.5 mm2 ... 1 mm2 |
Өнім сипаттамасы
Connector for printed circuit board, nominal section: 2.5 mm², color: green, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Gold, contact type: Female, number of potentials: 6
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
DiagramType: FRONT-MSTB 2,5/...-STF-5,08 with MDSTB 2,5/...-GF-5,08
Өнім құжаттары
Техникалық сипаттама
Техникалық сипаттамалар және өнімділік деректері
Пайдаланушы нұсқаулығы
Орнату және пайдалану нұсқаулығы
