FRONT 2,5-V/SA 5-18 RZBUBKBD

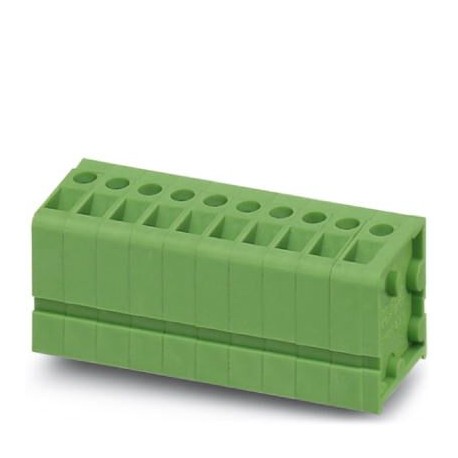

FRONT 2,5-V/SA 5-18 RZBUBKBD 1775042 PHOENIX CONTACT Terminal for printed circuit board
$0.00USD
3603 қолжетімді
Негізгі сипаттамалар
GTIN:4046356497220
Тапсырыс кілті:1775042
(Сызбалар):
Қаптау блогы:1
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4046356497220 |
| Тапсырыс кілті | 1775042 |
| (Сызбалар) | |
| Қаптау блогы | 1 |
| Суреттер (қадам) | 5 mm |
| БҰҰ СПСК 11 (ETIM) | 39121432 |
| ETIM 3.0 (eCl@ss) | EC001121 |
| ETIM 4.0 (eCl@ss) | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| БҰҰ СПСК 13.2 (ETIM) | 39121432 |
| БҰҰ SPSC 19.0 (ETIM) | 39121432 |
| БҰҰ SPSC 6.01 (ETIM) | 30211801 |
| БҰҰ SPSC 12.01 (ETIM) | 39121432 |
| Арнайы тариф нөмірі | 85369010 |
| БҰҰ СПСК 7.0901 (ETIM) | 39121432 |
| (Қоршаған орта жағдайлары) | Test passed |
| Түйреуіштердің орналасуы (сызбалар) | Linear double pinning |
| Бұрандалы бұранда (сызбалар) | M2,5 |
| Орнату түрі (сызбалар) | Wave soldering |
| Ескерту (Қосылу сыйымдылығы) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Деңгейлер саны (сызбалар) | 1 |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Қосылу әдісі (сызбалар) | Front screw connection |
| Мақалалар жиынтығы (сызбалар) | FRONT 2,5-V/SA 5 |
| eCl@ss 4.0 (Жіктеулер) | 27141111 |
| eCl@ss 4.1 (Жіктеулер) | 27141109 |
| eCl@ss 5.0 (Жіктеулер) | 27141190 |
| eCl@ss 5.1 (Жіктеулер) | 27261100 |
| eCl@ss 6.0 (Жіктеулер) | 27261100 |
| eCl@ss 7.0 (Жіктеулер) | 27440401 |
| eCl@ss 8.0 (Жіктеулер) | 27440401 |
| eCl@ss 9.0 (Жіктеулер) | 27440401 |
| Номиналды ток (тарту сынағы) | 24 A |
| Ном. кернеу (Заттың қасиеттері) | 400 V |
| Лауазым саны (сызбалар) | 18 |
| Нәтиже (Температураны көтеру сынағы) | Test passed |
| Айналдыру моменті (электрлік параметрлер) | 0.4 Nm ... 0.5 Nm |
| Потенциалдар саны (сызбалар) | 18 |
| Питч (Материалдық деректер - корпус) | 5 mm |
| Номиналды кернеу (бұйымның қасиеттері) | 250 V |
| Қосылымдар саны (сызбалар) | 18 |
| Техникалық сипаттама (Электрлік сынақтар) | IEC 60664-1:2007-04 |
| Амплитуда (температураның көтерілу сынағы) | 0.35 mm (10 - 60.1 Hz) |
| Жиілік (температураның көтерілу сынағы) | 10 - 150 - 10 Hz |
| Номиналды ток (элементтің қасиеттері) | 24 A |
| қосылатын (Электр параметрлері) | Yes |
| Сыпыру жылдамдығы (температураның көтерілу сынағы) | 1 octave/min |
| (Тоқтату және қосылу әдісі) | 2.5 mm² / solid / > 50 N |
| Мақаланың қысқаша сипаттамасы (сызбалар) | PCB terminal block |
| a өлшемі (Материалдық деректер - корпус) | 85 mm |
| Түйреуіштердің арақашықтығы (Материалдық деректер - корпус) | 5 mm |
| Номиналды кернеу (III/2) (тарту сынағы) | 4 kV |
| Техникалық сипаттама (Температураның көтерілу сынағы) | IEC 60068-2-6:2007-12 |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Байланыс материалы (қосылу сыйымдылығы) | Cu alloy |
| Ұзындығы [l] (Материалдық деректер - корпус) | 18.5 mm |
| Номиналды кернеу (II/2) (Заттың қасиеттері) | 4 kV |
| Өткізгіштің көлденең қимасы (тарту сынағы) | 2.5 mm² |
| Корпус түсі (Материалдық деректер - байланыс) | blue (5015) |
| Номиналды кернеу (III/2) (Заттың қасиеттері) | 4 kV |
| Түйреуіш өлшемдері (Материалдық деректер - корпус) | 0.8 x 0.8 mm |
| Түйреуіштер арасындағы қашықтық (өнімнің өлшемдері) | 5 mm |
| Дәнекерлеу түйреуіші [P] (Материалдық деректер - корпус) | 3.5 mm |
| Жіпті кесу ұзындығы (электрлік параметрлер) | 9 mm |
| Қосылу әдісі (Электр параметрлері) | Front screw connection |
| Тесік диаметрі (өнімнің өлшемдері) | 1.2 mm |
| Өлшемдік сызба (Материалдық деректер - корпус) | |
| Оқшаулағыш материал (Материалдық деректер - байланыс) | PA |
| Номиналды кернеу (III/3) (Заттың қасиеттері) | 4 kV |
| Беттік сипаттамалары (Қосылу сыйымдылығы) | hot-dip tin-plated |
| Қаптама түрі (ПХБ дизайнына арналған өлшемдер) | packed in cardboard |
| Қаптамадағы дана саны (ПХБ дизайнына арналған өлшемдер) | 10 |
| Нәтиже (ауа саңылаулары және саңылаулар арақашықтығы) | Test passed |
| Әр оське сынақ ұзақтығы (температураның көтерілу сынағы) | 2.5 h |
| Стандартқа сәйкес қосылу (Діріл сынағы) | EN-VDE |
| Тарту сынағы (тоқтату және қосу әдісі) | IEC 60999-1:1999-11 |
| Оқшаулағыш материалдар тобы (Материалдық деректер - байланыс) | I |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | 600 |
| Саңылаулар және саңылаулар арасындағы қашықтық (Электрлік сынақтар) | IEC 60664-1:2007-04 |
| Өткізгіштің көлденең қимасы (Электр параметрлері) | 0.2 mm² ... 2.5 mm² |
| Биіктігі (дәнекерлеу түйреуішінсіз) (Материалдық деректер - корпус) | 20 mm |
| Техникалық сипаттамалары (ауа саңылаулары және ағып кету қашықтығы) | IEC 60947-7-4:2013-08 |
| Қоршаған орта температурасы (жинақтау) (Қаптама туралы ақпарат) | -5 °C ... 100 °C |
| Номинациялық орауыштар (ПХБ дизайнына арналған өлшемдер) | Pcs. |
| Қоршаған орта температурасы (жұмыс істеу) (Қаптама туралы ақпарат) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Өткізгіштің көлденең қимасы икемді (Электр параметрлері) | 0.2 mm² ... 2.5 mm² |
| Ең аз ағып кету қашықтығының мәні (II/2) (Электрлік сынақтар) | 3.2 mm |
| Ең аз саңылау қашықтығының мәні (III/2) (Электрлік сынақтар) | 3 mm |
| Ең аз ағып кету қашықтығының мәні (III/3) (Электрлік сынақтар) | 3.2 mm |
| Өткізгіштің көлденең қимасы AWG / kcmil (Электр параметрлері) | 24 ... 14 |
| Өткізгіштің зақымдалуын және босаңсуын тексеру (қоршаған орта жағдайлары) | IEC 60999-1:1999-11 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) (қосылу сыйымдылығы) | Tin (4 - 8 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (4 - 8 µm Sn) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Қаптама туралы ақпарат) | -40 °C ... 70 °C |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Материалдық деректер - байланыс) | V0 |
| Минималды саңылау - біртекті емес өріс (II/2) (Электрлік сынақтар) | 3 mm |
| Минималды саңылау - біртекті емес өріс (III/2) (Электрлік сынақтар) | 3 mm |
| Минималды саңылау - біртекті емес өріс (III/3) (Электрлік сынақтар) | 3 mm |
| Көлденең қимасы бірдей, қатты денелі 2 өткізгіш (Электр параметрлері) | 0.2 mm² ... 0.75 mm² |
| Көлденең қимасы бірдей, икемді 2 өткізгіш (Электр параметрлері) | 0.2 mm² ... 0.75 mm² |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі (Материалдық деректер - байланыс) | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы (Материалдық деректер - байланыс) | 775 |
| Өткізгіштің көлденең қимасы / өткізгіш түрі / созылу күші (тоқтату және қосу әдісі) | 0.2 mm² / solid / > 10 N |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар (Электрлік параметрлер) | 0.25 mm² ... 1.5 mm² |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура (Материалдық деректер - байланыс) | 125 °C |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен (электрлік параметрлер) | 0.25 mm² ... 1.5 mm² |
| Көлденең қимасы бірдей, икемді, пластикалық жеңсіз ферруласы бар 2 өткізгіш (электрлік параметрлер) | 0.25 mm² ... 0.34 mm² |
Өнім сипаттамасы
PCB terminal block, nominal current: 24 A, rated voltage (III/2): 400 V, nominal cross section: 2.5 mm², pitch: 5 mm, number of positions: 18, connection method: Front screw connection, mounting: Wave
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
Техникалық мәліметтер
DiagramType: FRONT 2,5-V/SA 5/..
