FRONT 2,5-H/SA10/ 7 BK 3RZ TS

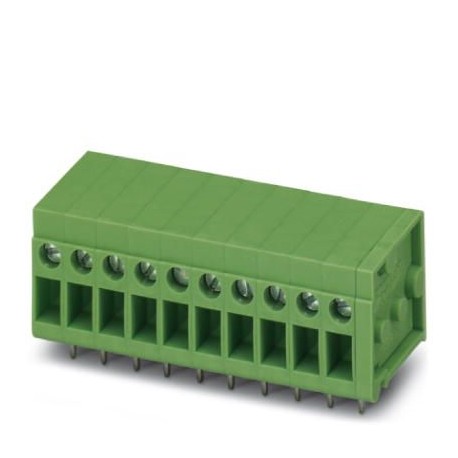

FRONT 2,5-H/SA10/ 7 BK 3RZ TS 1710550 PHOENIX CONTACT PCB terminal block
$0.00USD
4027 қолжетімді
Негізгі сипаттамалар
GTIN:4055626197043
Тапсырыс кілті:1710550
Қаптау блогы:1
Арнайы тариф нөмірі:85369010
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4055626197043 |
| Тапсырыс кілті | 1710550 |
| Қаптау блогы | 1 |
| Арнайы тариф нөмірі | 85369010 |
| (Қоршаған орта жағдайлары) | Test passed |
| Ескерту (Қосылу сыйымдылығы) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Ұсыныс (негізгі коммерциялық деректер) | 5 mm |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Номиналды ток (тарту сынағы) | 24 A |
| Айналдыру моменті (электрлік параметрлер) | 0.4 Nm ... 0.5 Nm |
| Питч (Материалдық деректер - корпус) | 5 mm |
| Номиналды ток (элементтің қасиеттері) | 24 A |
| Pin орналасуы (негізгі коммерциялық деректер) | Linear pinning |
| Тақырып (Материалдық деректер - корпус) | Schematic representation – for additional information, see product range drawing in the Download Center |
| Бұрандалы бұранда (негізгі коммерциялық деректер) | M2,5 |
| Орнату түрі (негізгі коммерциялық деректер) | Wave soldering |
| (Тоқтату және қосылу әдісі) | 2.5 mm² / solid / > 50 N |
| a өлшемі (Материалдық деректер - корпус) | 30 mm |
| Түйреуіштердің арақашықтығы (Материалдық деректер - корпус) | 10 mm |
| Ені [ w ] (Материалдық деректер - корпус) | 37.5 mm |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Байланыс материалы (қосылу сыйымдылығы) | Cu alloy |
| Биіктігі [ сағ ] (Материалдық деректер - корпус) | 22 mm |
| Ұзындығы [l] (Материалдық деректер - корпус) | 18.5 mm |
| Деңгейлер саны (негізгі коммерциялық деректер) | 1 |
| Қосылу әдісі (негізгі коммерциялық деректер) | Front screw connection |
| Мақалалар ауқымы (негізгі коммерциялық деректер) | FRONT 2,5-H/SA10 |
| Түйреуіш өлшемдері (Материалдық деректер - корпус) | 0.8 x 0.8 mm |
| Түйреуіштер арасындағы қашықтық (өнімнің өлшемдері) | 10 mm |
| Дәнекерлеу түйреуіші [P] (Материалдық деректер - корпус) | 3.5 mm |
| Жіпті кесу ұзындығы (электрлік параметрлер) | 9 mm |
| Лауазым саны (негізгі коммерциялық деректер) | 7 |
| Тесік диаметрі (өнімнің өлшемдері) | 1.2 mm |
| Әлеуеттер саны (негізгі коммерциялық деректер) | 7 |
| Қосылымдар саны (негізгі коммерциялық деректер) | 7 |
| Номиналды кернеу (III/2) (тарту сынағы) | 4 kV |
| Оқшаулағыш материалдар тобы (Электрлік сынақтар) | I |
| Өлшемдік сызба (Материалдық деректер - корпус) | |
| Оқшаулағыш материал (Материалдық деректер - байланыс) | PA |
| Номиналды кернеу (II/2) (Электрлік сынақтар) | 4 kV |
| Номиналды кернеу (III/2) (Заттың қасиеттері) | 4 kV |
| Беттік сипаттамалары (Қосылу сыйымдылығы) | hot-dip tin-plated |
| Қаптама түрі (ПХБ дизайнына арналған өлшемдер) | packed in cardboard |
| Қаптамадағы дана саны (ПХБ дизайнына арналған өлшемдер) | 20 |
| Номиналды кернеу (III/2) (Электрлік сынақтар) | 4 kV |
| Номиналды кернеу (III/3) (Электрлік сынақтар) | 4 kV |
| Мақаланың қысқаша сипаттамасы (негізгі коммерциялық деректер) | PCB terminal block |
| Номиналды оқшаулау кернеуі (III/2) (тарту сынағы) | 400 V |
| Тарту сынағы (тоқтату және қосу әдісі) | IEC 60999-1:1999-11 |
| Номиналды оқшаулау кернеуі (II/2) (Электрлік сынақтар) | 630 V |
| Номиналды оқшаулау кернеуі (III/2) (Заттың қасиеттері) | 400 V |
| Оқшаулағыш материалдар тобы (Материалдық деректер - байланыс) | I |
| Номиналды оқшаулау кернеуі (III/2) (Электрлік сынақтар) | 400 V |
| Номиналды оқшаулау кернеуі (III/3) (Электрлік сынақтар) | 250 V |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | 600 |
| Өткізгіштің көлденең қимасы (Электр параметрлері) | 0.2 mm² ... 2.5 mm² |
| Биіктігі (дәнекерлеу түйреуішінсіз) (Материалдық деректер - корпус) | 19 mm |
| Қоршаған орта температурасы (жинақтау) (Қаптама туралы ақпарат) | -5 °C ... 100 °C |
| Номинациялық орауыштар (ПХБ дизайнына арналған өлшемдер) | Pcs. |
| Қоршаған орта температурасы (жұмыс істеу) (Қаптама туралы ақпарат) | -40 °C (Depending on the current carrying capacity/derating curve) |
| Өткізгіштің көлденең қимасы икемді (Электр параметрлері) | 0.2 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы AWG / kcmil (Электр параметрлері) | 24 ... 14 |
| Өткізгіштің зақымдалуын және босаңсуын тексеру (қоршаған орта жағдайлары) | IEC 60999-1:1999-11 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) (қосылу сыйымдылығы) | Tin (5 - 7 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (5 - 7 µm Sn) |
| Қоршаған орта температурасы (сақтау/тасымалдау) (Қаптама туралы ақпарат) | -40 °C ... 70 °C |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Материалдық деректер - байланыс) | V0 |
| Көлденең қимасы бірдей, қатты денелі 2 өткізгіш (Электр параметрлері) | 0.2 mm² ... 0.75 mm² |
| Көлденең қимасы бірдей, икемді 2 өткізгіш (Электр параметрлері) | 0.2 mm² ... 0.75 mm² |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (ауа саңылаулары және ағып кету қашықтығы) | V0 |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі (Материалдық деректер - байланыс) | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы (Материалдық деректер - байланыс) | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура (Материалдық деректер - байланыс) | 125 °C |
| Өткізгіштің көлденең қимасы / өткізгіш түрі / созылу күші (тоқтату және қосу әдісі) | 0.2 mm² / solid / > 10 N |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар (Электрлік параметрлер) | 0.25 mm² ... 1.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен (электрлік параметрлер) | 0.25 mm² ... 1.5 mm² |
| Көлденең қимасы бірдей, көпіршікті, пластикалық жеңсіз феррулалары бар 2 өткізгіш (электрлік параметрлері) | 0.25 mm² ... 0.34 mm² |
Өнім сипаттамасы
Terminal block for printed circuit board, rated current: 24 A, rated voltage (III/2): 400 V, rated cross-section: 2.5 mm², number of potentials: 7, number of rows: 1, number of poles per row: 7, artic
