FRONT 1,5-V-3,81-23 BD:0-22Q

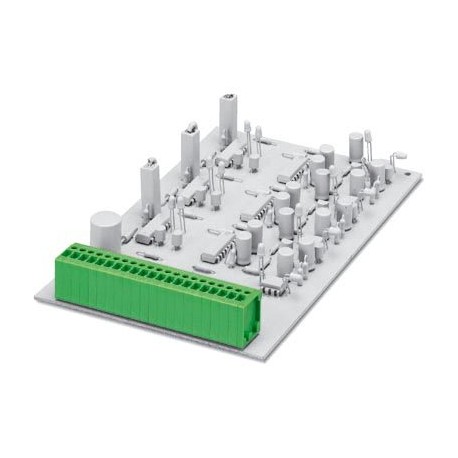

FRONT 1,5-V-3,81-23 BD:0-22Q 1906187 PHOENIX CONTACT PCB terminal block
$0.00USD
3000 қолжетімді
Негізгі сипаттамалар
GTIN:4017918468743
Ескерту:Made to Order (non-returnable)
Тапсырыс кілті:1906187
Қаптау блогы:10 pc
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| GTIN | 4017918468743 |
| Ескерту | Made to Order (non-returnable) |
| Тапсырыс кілті | 1906187 |
| Қаптау блогы | 10 pc |
| Шыққан елі | PL (Poland) |
| Арнайы тариф нөмірі | 85369010 |
| Ең аз тапсырыс саны | 10 pc |
| Кернеу (Электрлік сынақтар) | 200 V |
| Ұсыныс (негізгі коммерциялық деректер) | 3.81 mm |
| (Стандарттар мен ережелер) | No hazardous substances above threshold values |
| Айналдыру моменті (электрлік параметрлер) | 0.22 Nm ... 0.25 Nm |
| Питч (Материалдық деректер - корпус) | 3.81 mm |
| Номиналды ток (элементтің қасиеттері) | 17.5 A |
| Pin орналасуы (негізгі коммерциялық деректер) | Linear double pinning |
| Бұрандалы бұранда (негізгі коммерциялық деректер) | M2 |
| Орнату түрі (негізгі коммерциялық деректер) | Wave soldering |
| Бір дана салмағы (қаптаманы қоспағанда) | 36.070 g |
| a өлшемі (Материалдық деректер - корпус) | 83.82 mm |
| Номиналды ток (Қаптама туралы ақпарат) | 17.5 A |
| Қытай RoHS (стандарттар мен ережелер) | Environmentally friendly use period: unlimited = EFUP-e |
| Байланыс материалы (қосылу сыйымдылығы) | Cu alloy |
| Ұзындығы [l] (Материалдық деректер - корпус) | 15.9 mm |
| Деңгейлер саны (негізгі коммерциялық деректер) | 1 |
| Қосылу әдісі (негізгі коммерциялық деректер) | Front screw connection |
| Мақалалар ауқымы (негізгі коммерциялық деректер) | FRONT 1,5-V |
| (Ауа саңылаулары және ағып кету қашықтығы) | CUL |
| Түйреуіш өлшемдері (Материалдық деректер - корпус) | 0.8 x 0.8 mm |
| Дәнекерлеу түйреуіші [P] (Материалдық деректер - корпус) | 3.5 mm |
| Жіпті кесу ұзындығы (электрлік параметрлер) | 9 mm |
| Лауазым саны (негізгі коммерциялық деректер) | 23 |
| Тесік диаметрі (өнімнің өлшемдері) | 1.2 mm |
| Оқшаулағыш материалдар тобы (Электрлік сынақтар) | I |
| Өлшемдік сызба (Материалдық деректер - корпус) | |
| Оқшаулағыш материал (Материалдық деректер - байланыс) | PA |
| Номиналды кернеу (II/2) (Электрлік сынақтар) | 4 kV |
| Номиналды кернеу (III/2) (Заттың қасиеттері) | 4 kV |
| Беттік сипаттамалары (Қосылу сыйымдылығы) | hot-dip tin-plated |
| Қаптама түрі (ПХБ дизайнына арналған өлшемдер) | packed in cardboard |
| Қаптамадағы дана саны (ПХБ дизайнына арналған өлшемдер) | 10 |
| Номиналды кернеу (III/2) (Электрлік сынақтар) | 4 kV |
| Номиналды кернеу (III/3) (Электрлік сынақтар) | 4 kV |
| Мақаланың қысқаша сипаттамасы (негізгі коммерциялық деректер) | PCB terminal block |
| Номиналды оқшаулау кернеуі (II/2) (Электрлік сынақтар) | 500 V |
| Номиналды оқшаулау кернеуі (III/2) (Заттың қасиеттері) | 320 V |
| Оқшаулағыш материалдар тобы (Материалдық деректер - байланыс) | I |
| Номиналды оқшаулау кернеуі (III/2) (Электрлік сынақтар) | 320 V |
| Номиналды оқшаулау кернеуі (III/3) (Электрлік сынақтар) | 200 V |
| Номиналды кернеу (III/2) (Қаптама туралы ақпарат) | 4 kV |
| IEC 60112 стандартына сәйкес CTI (Материалдық деректер - байланыс) | 600 |
| Өткізгіштің көлденең қимасы (Электр параметрлері) | 0.14 mm² ... 1.5 mm² |
| Биіктігі (дәнекерлеу түйреуішінсіз) (Материалдық деректер - корпус) | 16 mm |
| Номинациялық орауыштар (ПХБ дизайнына арналған өлшемдер) | Pcs. |
| Өткізгіштің көлденең қимасы икемді (Электр параметрлері) | 0.14 mm² ... 1.5 mm² |
| Номиналды оқшаулау кернеуі (III/2) (Қаптама туралы ақпарат) | 320 V |
| Өткізгіштің көлденең қимасы AWG / kcmil (Электр параметрлері) | 26 ... 16 |
| Металл бетінің дәнекерлеу аймағы (үстіңгі қабат) (қосылу сыйымдылығы) | Tin (5 - 7 µm Sn) |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) (Қосылу сыйымдылығы) | Tin (5 - 7 µm Sn) |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (Материалдық деректер - байланыс) | V0 |
| Көлденең қимасы бірдей, қатты денелі 2 өткізгіш (Электр параметрлері) | 0.14 mm² ... 0.75 mm² |
| Көлденең қимасы бірдей, икемді 2 өткізгіш (Электр параметрлері) | 0.14 mm² ... 0.75 mm² |
| Стандартқа сәйкес қосылу (ауа саңылаулары және саңылау арақашықтықтары) | EN-VDE |
| UL 94 стандартына сәйкес тұтанғыштық рейтингі (ауа саңылаулары және ағып кету қашықтығы) | V0 |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі (Материалдық деректер - байланыс) | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы (Материалдық деректер - байланыс) | 775 |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура (Материалдық деректер - байланыс) | 125 °C |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар (Электрлік параметрлер) | 0.25 mm² ... 0.75 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен (электрлік параметрлер) | 0.5 mm² ... 1.5 mm² |
| Көлденең қимасы бірдей, көпіршікті, пластикалық жеңсіз феррулалары бар 2 өткізгіш (электрлік параметрлері) | 0.25 mm² ... 0.34 mm² |
| Көлденең қимасы бірдей, көп қабатты, пластикалық жеңі бар ЕКІ феррулалары бар 2 өткізгіш (электрлік параметрлері) | 0.5 mm² ... 0.5 mm² |
