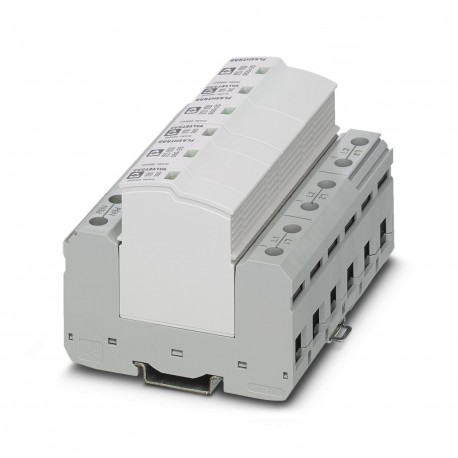

FLT-SEC-T1+T2-3C-350/25-FM
FLT-SEC-T1+T2-3C-350/25-FM 2905469 FLT‐CP‐3C350 2859725 PHOENIX CONTACT Type 1+2 protective device combinati..
$0.00USD
3177 қолжетімді
Негізгі сипаттамалар
:T1 + T2
Ескерту:2011
Түрі:DIN rail module, two-section, divisible
Тереңдік:74.5 mm
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| T1 + T2 | |
| Ескерту | 2011 |
| Түрі | DIN rail module, two-section, divisible |
| Тереңдік | 74.5 mm |
| Ені | 106.8 mm |
| Биіктігі | 95.2 mm |
| Биіктік | ≤ 2000 m (amsl) |
| SPD түрі | 2CA |
| Өнім түрі | Arrester combination |
| Бұрандалы бұранда | M5 |
| Орнату түрі | DIN rail: 35 mm |
| Материалдық топ | I |
| Өнім тобы | SEC Family |
| Қосылым атауы | Remote fault indicator contact |
| Номиналды кернеу | 240 V AC |
| Бүйірлік панельді ашу | No |
| Мақаланы қайта қарау | 14 |
| Көлденең бұрыш | 6 Div. |
| Корпус материалы | PA 6.6-FR 20 % GF |
| Ластану дәрежесі | 2 |
| Жауап беру уақыты tA | ≤ 25 ns |
| Кесу ұзындығы | 18 mm |
| Қосылу әдісі | Screw connection |
| Номиналды жиілік | 50/60 Hz |
| Жұмыс тогы | 10 mA AC ... 1 A AC |
| Жұмыс кернеуі | 12 V AC ... 250 V AC |
| Шок (операция) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Қатайту моменті | 4.5 Nm |
| Қорғаныс режимі | L-PEN |
| Номиналды кернеу БҰ | 240/415 V AC (TN-C) |
| Ауыстыру функциясы | Changeover contact |
| UT-дағы TOV мінез-құлқы | 415 V AC (5 s / withstand mode) |
| Өлшемдік сурет | |
| Іс-әрекет бағыты | 3L-N/PE |
| Оқшаулағыш материал | PA6.6-FR 20% GF |
| Лауазым саны | 3 |
| Айнымалы ток | 1 A AC |
| Color (Base element) | gray (RAL 7042) |
| Қорғау дәрежесі | IP20 (only when all terminal points are used) |
| Номиналды жиілік fN | 50 Hz (60 Hz) |
| Асқын кернеу санаты | III |
| Материалдың CTI мәні | 600 |
| Номиналды жүктеме тогы IL | 125 A (< 55 °C) |
| Қалдық кернеу уретралары | ≤ 1.5 kV (at In) |
| Діріл (жұмыс) | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
| Color (Male connector) | light gray (RAL 7035) |
| IEC қуат көзі жүйесі | TN-C |
| IEC сынақ жіктемесі | I + II |
| Стандарттар/техникалық сипаттамалар | IEC 61643-11 |
| Қуатты тарату жүйесі | Delta |
| AWG өткізгішінің көлденең қимасы | 13 ... 2 |
| Кернеуден қорғау деңгейі жоғары | ≤ 1.5 kV |
| Nominal discharge current In | 20 kA |
| Өткізгіштің көлденең қимасы қатты | 2.5 mm² ... 35 mm² |
| Максималды үздіксіз кернеу UC | 350 V AC |
| Кернеуден қорғау ақаулығы туралы хабарлама | Optical, remote indicator contact |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 80 °C |
| Өткізгіштің көлденең қимасы икемді | 2.5 mm² ... 35 mm² |
| Рұқсат етілген ылғалдылық (жұмыс) | 5 % ... 95 % |
| Қысқа тұйықталу тогының рейтингі ISCCR | 25 kA (264 V AC) |
| Ағымдағы үзіліс рейтингін Ifi арқылы бақылаңыз | 25 kA (264 V AC) |
| Тармақ сымдары бар максималды резервтік сақтандырғыш | 315 A (gG) |
| Short-circuit current rating (SCCR) | 50 kA |
| Voltage protection rating VPR (L-G) | 1200 V |
| Voltage protection rating VPR (L-L) | 2000 V |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V-0 |
| Номиналды разряд тогы In(8/20) мкс | 25 kA |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 80 °C |
| Максималды разряд тогы Imax(8/20) мкс | 100 kA |
| V-типті өткізгіш сымдары бар максималды резервтік сақтандырғыш | 125 A (gG) |
| Импульстік разряд тогы (10/350) мкс, заряд | 12.5 As |
| Ең жоғары үздіксіз жұмыс кернеуі MCOV (LG) | 264 V AC |
| Ең жоғары үздіксіз жұмыс кернеуі MCOV (LL) | 528 V AC |
| 6 кВ (1,2/50) мкс кезіндегі толқын ұшқынының алдыңғы кернеуі | ≤ 1.5 kV |
| Импульстік разряд тогы (10/350) мкс, шың мәні limp | 25 kA |
| Импульстік разряд тогы (10/350) мкс, меншікті энергия | 160 kJ/Ω |
Өнім сипаттамасы
Combination of pluggable lightning and surge arresters, according to type 1+2/class I+II, for three-phase power grids, with combined PE and N routing in one conductor (L1, L2, L3, PEN).
