FLT-MB-T1-264/25-3+0-UT

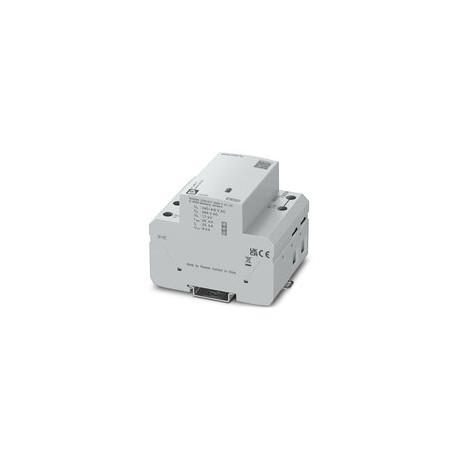

FLT-MB-T1-264/25-3+0-UT 1461301 PHOENIX CONTACT Combined lightning and surge arrester type 1+2+3
$660.59USD
45 қолжетімді
Негізгі сипаттамалар
:I + II + III
Ескерту:2011
Түрі:DIN rail module, one-piece
Тереңдік:76.6 mm (incl. DIN rail 7.5 mm)
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| I + II + III | |
| Ескерту | 2011 |
| Түрі | DIN rail module, one-piece |
| Тереңдік | 76.6 mm (incl. DIN rail 7.5 mm) |
| Ені | 72 mm |
| Биіктігі | 89.8 mm |
| EN түрі | T1 + T2 + T3 |
| Биіктік | ≤ 5000 m |
| Өнім түрі | Combination type |
| Бұрандалы бұранда | M5 |
| Орнату түрі | DIN rail: 35 mm |
| Материалдық топ | I |
| Бүйірлік панельді ашу | No |
| Көлденең бұрыш | 4 Div. |
| Корпус материалы | PBT |
| Ластану дәрежесі | 2 |
| Жауап беру уақыты tA | ≤ 100 ns |
| Кесу ұзындығы | 18 mm |
| Қосылу әдісі | Screw connection |
| AWG көлденең қимасы | (converted acc. to IEC) |
| Шок (операция) | 2g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Қатайту моменті | 3 Nm (2,5 mm² ... 16 mm²) |
| Қорғаныс режимі | L-PEN |
| Номиналды кернеу БҰ | 240/415 V AC (TN-C) |
| UT-дағы TOV мінез-құлқы | 457 V AC (5 s / withstand mode) |
| Өлшемдік сурет | |
| Оқшаулағыш материал | PBT |
| Біріктірілген толқынды UOC | 6 kV |
| Қорғау дәрежесі | IP20 (Installed) |
| Номиналды жиілік fN | 50 Hz (60 Hz) |
| Асқын кернеу санаты | IV |
| Қалдық ток IPE | ≤ 0.01 mA |
| Материалдың CTI мәні | 600 |
| Номиналды жүктеме тогы IL | 80 A (< 55 °C) |
| Қалдық кернеу уретралары | ≤ 1.7 kV (at In) |
| Діріл (жұмыс) | 0,5g (9 … 200 Hz / 2.5 h / X, Y, Z) |
| IEC қуат көзі жүйесі | TN-C |
| IEC сынақ жіктемесі | T1 + T2 + T3 |
| Стандарттар/техникалық сипаттамалар | IEC 61643-11 |
| AWG өткізгішінің көлденең қимасы | 13 ... 2 |
| Кернеуден қорғау деңгейі жоғары | ≤ 1.7 kV |
| Өткізгіштің көлденең қимасы қатты | 2.5 mm² ... 35 mm² |
| Максималды үздіксіз кернеу UC | 264 V AC |
| Кернеуден қорғау ақаулығы туралы хабарлама | optical |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 85 °C |
| Өткізгіштің көлденең қимасы икемді | 2.5 mm² ... 25 mm² |
| Рұқсат етілген ылғалдылық (жұмыс) | 5 % ... 95 % |
| Қысқа тұйықталу тогының рейтингі ISCCR | 25 kA |
| Ағымдағы үзіліс рейтингін Ifi арқылы бақылаңыз | 25 kA |
| Тармақ сымдары бар максималды резервтік сақтандырғыш | 315 A (gG) |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V-0 |
| Номиналды разряд тогы In(8/20) мкс | 25 kA |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 85 °C |
| V-типті өткізгіш сымдары бар максималды резервтік сақтандырғыш | 80 A (gG) |
| Жалпы разряд тогы Iжалпы(10/350) мкс | 75 kA |
| Импульстік разряд тогы (10/350) мкс, заряд | 12.5 As |
| 6 кВ (1,2/50) мкс кезіндегі толқын ұшқынының алдыңғы кернеуі | ≤ 1.7 kV |
| Импульстік разряд тогы (10/350) мкс, шың мәні limp | 25 kA |
| Импульстік разряд тогы (10/350) мкс, меншікті энергия | 156 kJ/Ω |
Өнім сипаттамасы
High-performance, spark gap-based non-pluggable lightning current arrester / surge protective device for 3-phase power supply networks with common N and PE (4-conductor system: L1, L2, L3, PEN), for l
Негізгі ерекшеліктер
- Өнеркәсіптік деңгейдегі сапа
- RoHS талаптарына сәйкес
- CE сертификатталған
- 1 жыл кепілдік
