FKC 2,5/ 8-STF-5,08BKAUBDWHX13

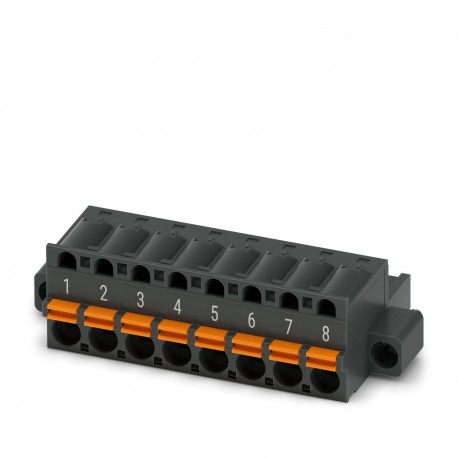

FKC 2,5/ 8-STF-5,08BKAUBDWHX13 1708236 PHOENIX CONTACT PCB connector
$0.00USD
4722 қолжетімді
Негізгі сипаттамалар
:Cross section: 0.75 mm²; Length: 8 mm ... 10 mm
Ескерту:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Ұсыныс:5.08 mm
Нәтиже:Test passed
Жеткізуші туралы ақпарат
Өнімдер: 0
Әдетте 2-3 жұмыс күні ішінде жіберіледі
Сапа кепілдігі
Жылдам жеткізу
Техникалық қолдау
Техникалық сипаттамалар
| Параметр | Құны |
|---|---|
| Cross section: 0.75 mm²; Length: 8 mm ... 10 mm | |
| Ескерту | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Ұсыныс | 5.08 mm |
| Нәтиже | Test passed |
| Амплитуда | 0.35 mm (10 Hz ... 60.1 Hz) |
| Жиілік | 10 - 500 - 10 Hz |
| Ені [ені] | 50.74 mm |
| Биіктігі [сағ] | 15 mm |
| Ұзындығы [л] | 25.73 mm |
| Пульс пішіні | Semi-sinusoidal |
| Сыпыру жылдамдығы | 1 octave/min |
| Үдеу | 5g (60.1 Hz ... 500 Hz) |
| Құлыптау түрі | Screw locking mechanism |
| Өнім желісі | COMBICON Connectors M |
| Өнім түрі | PCB connector |
| Циклдер саны | 100 |
| Техникалық сипаттама | IEC 60999-1:1999-11 |
| Жолдар саны | 1 |
| Өнім тобы | FKC 2,5/..-STF |
| Соққының ұзақтығы | 18 ms |
| Термиялық стресс | 105 °C/168 h |
| Түсі (корпус) | black (9005) |
| Орнату фланеці | Screw flange |
| Сынақ нұсқаулары | X-, Y- and Z-axis |
| Мақаланы қайта қарау | 04 |
| Қосқыш жүйесі | COMBICON MSTB 2,5 |
| Байланыс материалы | Cu alloy |
| Коррозиялық стресс | 1.0 dm3SO2on 300 dm3/40 °C/1 cycle |
| Кесу ұзындығы | 10 mm |
| Қосылу әдісі | Push-in spring connection |
| Қатайту моменті | 0.3 Nm |
| Қаптама түрі | packed in cardboard |
| Байланысқа төзімділік | 2.4 mΩ |
| Номиналды ток IN | 12 A |
| Номиналды кернеу БҰ | 320 V |
| Жұмыс туралы ескертпелер | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Өлшемдік сурет | |
| Оқшаулағыш материал | PA |
| Лауазым саны | 8 |
| Потенциалдар саны | 8 |
| Номиналды кернеу (II/2) | 4 kV |
| Байланыс кедергісі R1 | 2.4 mΩ |
| Байланыс кедергісі R2 | 2.5 mΩ |
| Номиналды көлденең қима | 2.5 mm² |
| Қосылымдар саны | 8 |
| Номиналды кернеу (III/2) | 4 kV |
| Номиналды кернеу (III/3) | 320 V |
| Әр оське сынақ ұзақтығы | 2 h |
| Байланыс қосылымының түрі | Socket |
| Беттік сипаттамалары | partially gold-plated |
| Түс (іске қосушы элемент) | orange (2003) |
| Оқшаулағыш материалдар тобы | I |
| ұсынылған қысу құралы | 1212034 CRIMPFOX 6 |
| IEC 60112 стандартына сәйкес CTI | 600 |
| Тексерілген лауазымдар саны | 16 |
| AWG өткізгішінің көлденең қимасы | 24 ... 12 |
| Енгізу/шығару циклдары | 100 |
| Номиналды асқын кернеу (III/3) | 4 kV |
| Өткізгіштің көлденең қимасы қатты | 0.2 mm² ... 2.5 mm² |
| Қоршаған орта температурасы (жинақтау) | -5 °C ... 100 °C |
| Қоршаған орта температурасы (жұмыс) | -40 °C ... 105 °C (dependent on the derating curve) |
| Номиналды оқшаулау кернеуі (II/2) | 630 V |
| Өткізгіштің көлденең қимасы икемді | 0.2 mm² ... 2.5 mm² |
| Номиналды оқшаулау кернеуі (III/2) | 320 V |
| Номиналды оқшаулау кернеуі (III/3) | 320 V |
| ең аз ағып кету қашықтығы (II/2) | 3.2 mm |
| Қуат жиілігіне төзімді кернеу | 2.21 kV |
| ең аз сырғымалы қашықтық (III/2) | 3 mm |
| ең аз сырғымалы қашықтық (III/3) | 4 mm |
| Өткізгіш/PCB қосылым бағыты | 0 ° |
| Цилиндрлік өлшеуіш axb / диаметрі | 2.8 mm x 2.0 mm / 2.0 mm |
| Әр позаға шамамен беріктік. | 6 N |
| Бір позаға шамамен енгізу беріктігі. | 7 N |
| Салыстырмалы ылғалдылық (сақтау/тасымалдау) | 30 % ... 70 % |
| UL 94 стандарты бойынша тұтанғыштық рейтингі | V0 |
| Теңіз деңгейіндегі импульстік кернеуге төтеп береді | 4.8 kV |
| Металл бетінің жанасу аймағы (үстіңгі қабат) | Gold (0.8 - 1.4 µm Au) |
| Қоршаған орта температурасы (сақтау/тасымалдау) | -40 °C ... 70 °C |
| Салыстырмалы бақылау индексі (IEC 60112) | CTI 600 |
| Металл бетінің терминалдық нүктесі (үстіңгі қабат) | Tin (4 - 8 µm Sn) |
| Металл бетінің жанасу аймағы (ортаңғы қабат) | Nickel (2 - 3 µm Ni) |
| Оқшаулау кедергісі, көршілес позициялар | > 5 MΩ |
| минималды клиренс мәні - біртекті емес өріс (II/2) | 3 mm |
| минималды клиренс мәні - біртекті емес өріс (III/2) | 3 mm |
| минималды клиренс мәні - біртекті емес өріс (III/3) | 3 mm |
| DIN 46228‑4 стандартына сәйкес оқшаулағыш мойынтірегі бар феррулалар | Cross section: 0.5 mm²; Length: 8 mm ... 10 mm |
| EN 60695-2-12 стандартына сәйкес GWFI жарқыраған сымның тұтану индексі | 850 |
| EN 60695-2-13 стандартына сәйкес GWIT жарқыл сымының тұтану температурасы | 775 |
| DIN 46228‑1 стандартына сәйкес оқшаулағыш мойынтірегі жоқ феррулалар | Cross section: 0.5 mm²; Length: 8 mm ... 10 mm |
| EN 60695-10-2 стандартына сәйкес шар қысымын сынауға арналған температура | 125 °C |
| Өткізгіштің көлденең қимасы, икемді, ферруласы бар, пластикалық жеңі бар | 0.25 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы икемді, пластикалық жеңсіз ферруламен | 0.25 mm² ... 2.5 mm² |
| Өткізгіштің көлденең қимасы/өткізгіш түрі/тарту күшінің орнатылған мәні/нақты мәні | 0.2 mm² / solid / > 10 N |
| Көлденең қимасы бірдей, икемді, пластикалық жеңі бар TWIN феррулы бар 2 өткізгіш | 0.5 mm² ... 1 mm² |
